Уход и техническое обслуживание

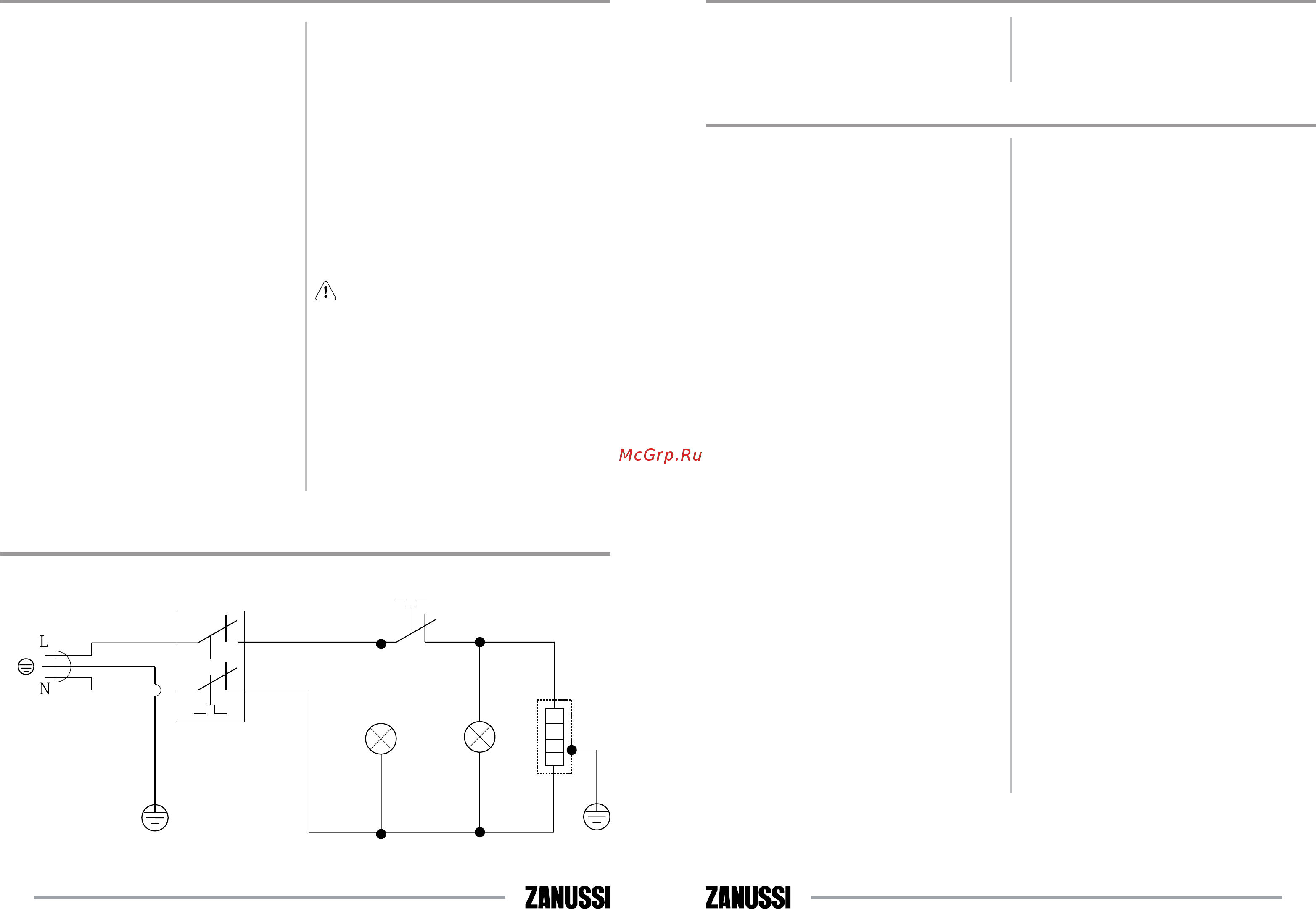

Схема электрических соединений
В случае неисправности термостата и перегрева
водонагревателя срабатывает автоматическая
система отключения, блокирующая нагрев и
подачу электроэнергии.
В запрещенном объеме не разрешается уста-
навливать выключатели, розетки и осветитель-
ные приборы. В защитном объеме установка
выключателей запрещается, однако, можно
устанавливать розетки с заземлением.
Водонагреватель следует устанавливать за пре-
делами запрещенного объема, чтобы на него не
попадали брызги воды.
Подключение прибора к электросети должно
быть осуществлено через многополюсный пере-
ключатель, прерыватель или контактор.
Для обеспечения безопасности работы водо-
нагревателя должен быть установлен автомат
подходящего номинала.
Подключение к электросети должно включать в
себя заземление. Вилку кабеля питания водона-
гревателя со специальным разъемом для зазем-
ления следует вставлять только в розетку, име-
ющую соответствующее заземление.
Регулятор температуры мощности нагрева:
в некоторых моделях предусмотрена воз-
можность переключения мощности нагрева.
Положение HIGH: максимальная мощность
нагрева. Положение LOW: минимальная мощ-
ность нагрева.
Рекомендуется всегда держать водонагрева-
тель включенным в сеть, поскольку термостат
включает нагрев только тогда, когда это тре-
буется для поддержания установленной тем-
пературы.
Слив воды. Из водонагревателя следует полно-
стью слить воду, если он не будет использовать-
ся в течение длительного времени или темпе-
ратура в помещении, где он установлен может
опуститься ниже 0 °С. Слив можно произвести с
помощью предохранительного клапана, при этом
возможно подтекание из-под штока клапана.
Для слива желательно предусмотреть тройник
с вентилем между клапаном и втулкой. Перед
сливом воды из водонагревателя не забудьте:
• отключить водонагреватель от сети;
• закрыть вентиль;
• открыть кран горячей воды.
Внимание:
Ни в коем случае не снимайте крышку
водонагревателя, не отключив его пред-
варительно от электросети.
Гарантийное обслуживание производится в
соответствии с гарантийными обязательствами,
перечисленными в гарантийном талоне.
Изготовитель оставляет за собой право на внесе-
ние изменений в конструкцию и характеристики
прибора, без предварительного уведомления.
Срок службы водонагревателя составляет
8 лет.
Желтый/Зеленый
Синий
Индикатор включения
Индикатор нагрева
Нагревательный элемент
Красный
Переключатель
Термостат
По окончании срока службы водонагреватель
следует утилизировать. Подробную инфор-
мацию по утилизации водонагревателя Вы
можете получить у представителя местного
органа власти.
