водонагрівачі 19

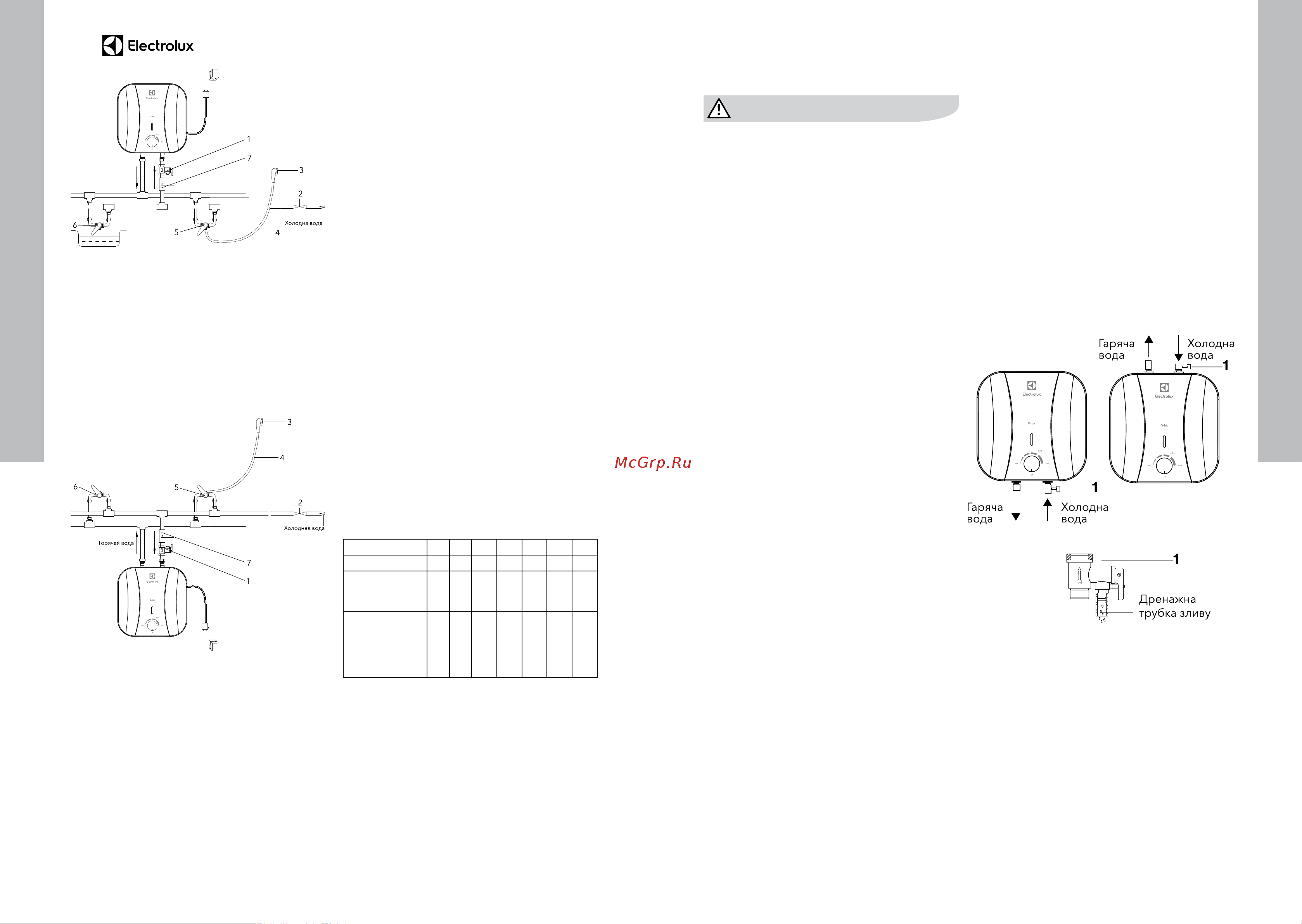

Мал. 4:

Схема підключення до водопроводу моде-

лей Q-bic

1 - Запобіжний зливний клапан

2 - Впускний клапан

3 - Душова насадка

4 - Гнучкий шланг

5 - Змішувач

6 - Додаткова точка водорозбору

7 - Кран на вході холодної води.

Мал. 4a:

Схема підключення до водопроводу моде-

лей Q-bic

1 - Запобіжний зливний клапан

2 - Впускний клапан

3 - Душова насадка

4 - Гнучкий шланг

5 - Змішувач

6 - Додаткова точка водорозбору

7 - Кран на вході холодної води.

Підключення до електричної

мережі

Всі водонагрівачі накопичувального типу

даної серії розраховані на підключення

до електричної мережі з однофазною

напругою 220/230 В. Перед підключенням

переконайтеся, що параметри

електромережі в місці підключення

відповідають параметрам, зазначеним на

табличці з технічними даними приладу.

При установці водонагрівача слід дотри-

муватися діючих правил електробезпеки.

При установці водонагрівача у ванній

кімнаті або туалеті слід брати до уваги

обмеження, пов'язані з існуванням забо-

роненого і захисного обсягів.

Заборонений обсяг — це простір, обме-

жений тангенціальними і вертикальними

площинами по відношенню до зовнішніх

країв ванни, унітазу або душового блоку і

площиною, розташованою над ними або

над підлогою, якщо сантехніка змонтова-

на на підлозі, на висоті 2,25 м.

Захисний обсяг — це простір, обмежуючі

горизонтальні площини якого збігаються

з площинами забороненого обсягу,

а вертикальні площині віддалені від

відповідних площин забороненого обсягу

на 1 м.

Розраховані дані для міді

Вибір перетину кабелю (проводу) за

потужністю і довжині з міді, U = 220 B,

одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Перетин

струмопровідної

жили, мм

1 1 1,5 2,5 2,5 4 6

Максимально

допустима

довжина кабелю

при зазначеному

перерізі, м

34,6 17,3 17,3 24,7 21,6 23 27

Експлуатація

Наповнення водою

Після установки водонагрівача, закрийте

вхід гарячої води в квартиру, відкрийте

вентиль подачі холодної води. Відкрийте

кран гарячої води на змішувачі. Як тільки

водонагрівач наповниться, з нього поте-

че вода, закрийте кран гарячої води на

змішувачі і переконайтеся у відсутності

протікання. У разі невпевненості в тому,

чи є у водонагрівачі вода, приєднувати

його до електромережі.

Підключення до електромережі

Увага!

Вставте вилку водонагрівача в розетку,

індикатор на панелі управління засвітиться

тільки коли ручка регулювання приладу

буде повернута від мітки off і почнеться

нагрів, коли нагрів закінчиться, індикатор

згасне.

Виставте за допомогою регулювання

температури нагріву необхідний рівень

нагріву води від low до high. Мітка

Eco - економічний режим, відповідає

температурі нагріву близько 50 – 55°С.

Нагрівання води відключається автома-

тично при досягненні заданої темпера-

тури і включається для підігріву автома-

тично. Якщо Ви хочете відключити нагрів

води і вимкнути водонагрівач, вийміть

вилку водонагрівача з розетки.

Запобіжні заходи

1. Розетка електроживлення повинна

бути надійно заземлена. Номінальний

струм розетки повинен бути не нижче

10 А. Розетка і вилка повинні завж-

ди бути сухими, щоб не допустити

короткого замикання в електричній

мережі. Періодично перевіряйте,

чи щільно вилка вставлена в розет-

ку. Метод перевірки наступний:

вставте штепсель в розетку, через

півгодини вимкніть водонагрівач і

витягніть вилку з розетки. Зверніть

увагу, чи тепла вилка на дотик. Якщо

відчуваєте рукою, що вона тепла (при

температурі понад 50 °С), будь ласка,

замініть розетку на іншу, куди б вилка

входила щільно. Це допоможе уник-

нути загоряння, пошкоджень вилки

або інших випадковостей в результаті

поганого контакту.

2. Стіна, на яку встановлюється

водонагрівач, повинна бути роз-

рахована на навантаження, що

вдвічі перевищує загальну вагу

водонагрівача, заповненого водою. В

іншому випадку слід вжити додатко-

вих заходів щодо зміцнення виробу

3. Запобіжний клапан слід встановлювати

в місці входу холодної води (див. Мал. 5).

4. При першому використанні

водонагрівача (або при першому

використанні після технічного

обслуговування або чищення) не слід

включати живлення водонагрівача до

повного заповнення водою. Під час

заповнення баку водонагрівача слід

відкрити кран гарячої води для спуску

повітря. Як тільки бак наповниться

водою і з крана потече вода, кран можна

закрити.

5. Під час нагрівання води з отвору випуску

тиску зворотного запобіжного клапана

може надходити вода. Це нормальне

явище. Однак в разі великих витоків

слід зв'язатися з фахівцями з технічного

обслуговування. Отвір випуску тиску

ні за яких обставин не повинен бути

заблокован; в іншому випадку це може

привести до поломки водонагрівача.

Мал. 5.

1 Запобіжний клапан

6. На отвір випуску тиску в запобіжному

клапані потрібно встановити дренажну

трубку і вивести її в каналізацію на

випадок зливу води. Дренажна трубка,

поєднана з отвором випуску тиску,

повинна бути спрямована донизу.

7. Так як температура води всередині

водонагрівача може досягати 75°С,

гаряча вода не повинна потрапляти на

тіло людини. Щоб уникнути опіків ви

можете регулювати температуру води за

допомогою крана змішувача.

8. Злити воду з водонагрівача можна за

допомогою зворотного запобіжного
