водонагрівачі 17

• захист від перегріву;

• захист від перевищуючого норму

гідравлічного тиску.

3. Сталеві внутрішні резервуари із

спеціальним захисним покриттям

виконані по передовому методу електро-

статичного сухого емалювання.

Властивості емалі:

• підвищена адгезивная здатність і

висока пластичність (загартована при

температурі 850 °С);

• розширюється або стискається при

перепадах температур в тій же пропорції,

що і стінки внутрішнього бака, не утворю-

ючи мікротріщин, в яких може виникнути

вогнище корозії.

4. Тепловий нагрівальний елемент (ТЕН),

надійний і безпечний в експлуатації, має

довгий термін служби.

5. Економічний режим (Еco) на панелі

управління забезпечує:

• нагрів води у водонагрівачі до

комфортної температури, близько

50–55°С;

• запобігає утворенню накипу;

• збільшує ресурс роботи

водонагрівача.

6. Внутрішня теплоізоляція дозволяє

ефективно зберігати температуру

нагрітої води, зводить до мінімуму тепло-

втрати і знижує енергоспоживання

водонагрівача.

7. Вбудований температурний регулятор:

забезпечує постійний і надійний контроль

температури води у водонагрівачі.

8. Діапазон регулювання температу-

ри нагріву води від 30 °С до 75 °С.

Температура нагріву регулюється зліва

направо (за годинниковою стрілкою). Від

мінімуму (low) до економічного режиму

(ECO) 50–55 °С до максимуму (high).

9. Проста і зручна експлуатація і обслугову-

вання водонагрівача.

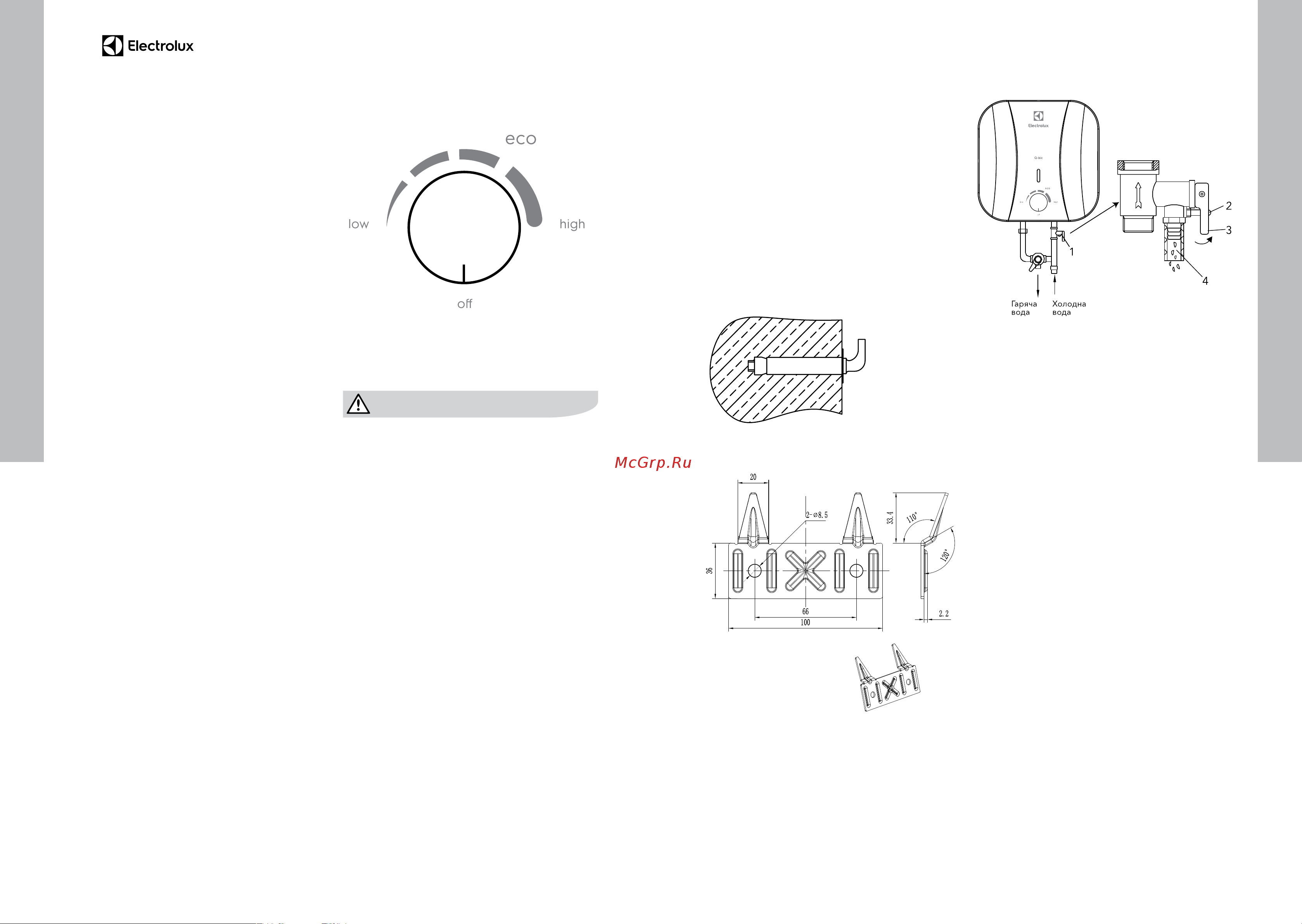

Панель управління

Ручка регулювання температури

OFF — мітка відповідає мінімальній

температурі води у водонагрівачі

(відключення нагріву).

LOW — мітка відповідає мінімальній

температурі нагріву води у

водонагрівачі (включення нагріву).

ECO — мітка економічного режиму

відповідає температурі нагріву

води у водонагрівачі близь-

ко50-55 °С.

HIGH — мітка праворуч відповідає

максимальній температурі нагріву

води у водонагрівачі (75°С).

Мал. 2.

Монтаж водонагрівача

Переконайтеся, що для установки елек-

тричного водонагрівача використовуються

оригінальні деталі, надані виробником, які

можуть витримати вагу наповненого

водою водонагрівача. Не встановлюйте

водонагрівач на кріплення, поки не

переконаєтеся, що кріплення встановлено

надійно. В іншому випадку, електричний

водонагрівач може впасти зі стіни, що при-

зведе до його пошкодження або може

стати причиною серйозних травм. При

виборі місць під отвори для кріпильних

болтів упевніться, що по обидва боки від

стін ванної кімнати або іншого приміщення

до корпусу водонагрівача є зазор не

менше 0,2 м, а з боку підключення труб не

менше 0,5 м, для полегшення доступу при

проведенні технічного обслуговування в

разі потреби.

У разі якщо в водонагрівач надходить вода

безпосередньо зі свердловин, колодязів

або водонапірних веж, для експлуатації

водонагрівача обов'язково потрібно

використовувати фільтр грубої очист-

ки, для холодної води, що надходить у

водонагрівач.

Фільтр грубої очистки можна придбати в

спеціалізованих магазинах.

Якщо фільтр грубої очистки не встановле-

но, гарантія на виріб не поширюється.

Електричний водонагрівач слід встанов-

лювати на тверду вертикальну поверхню

(стіну).

Після вибору місця монтажу визначте

місце під два кріпильні болти з гаками (в

залежності від специфікацій обраного

виробу). Виконайте в стіні два отвори

необхідної глибини, що відповідають

розміру кріпильних болтів, вставте гвинти,

поверніть гак вгору, щільно затягніть гайки,

а потім встановіть на нього електричний

водонагрівач. Якщо в комплекті є монтажна

планка, встановіть її відповідно до вище

викладених вимог, і навісьте водонагрівач

на планку (див. Мал. 2).

Кріпильний анкер для монтажу - неякісне

закріплення монтажної планки, може призве-

сти до падіння водонагрівача, та не вважається

гарантійним випадком.

Монтажна планка розміри, мм

Мал. 3

Якщо ванна кімната занадто мала для уста-

новки водонагрівача, він може бути вста-

новлений в будь-якому іншому приміщенні,

захищеному від попадання прямих

сонячних променів і дощу. Однак для ско-

рочення теплових втрат в трубопроводі

водонагрівач слід встановлювати якомога

ближче до місця використання води.

Підключення до водопроводу

Мал. 3

1. Зливний запобіжний клапан.

2. Ручка зливу.

3. Гвинт фіксації ручки зливу.

4. Отвір для скидання тиску води

(підключення дренажної трубки).

5. Трійник під'єднання холодної води в бак

і змішувальний вузол.

Підключення до водопроводу

Для підключення водонагрівача до водо-

проводу застосовуються труби діаметром

G1/2".

Підключення зворотного запобіжного кла-

пану: клапан слід встановлювати в місці

входу холодної води (упевніться, що гнучка

зливна трубка встановлена, на отвір спуску

тиску і зливу води і спрямована донизу в

спеціальний дренаж для видалення води).

Якщо тиск в системі водопостачання, може

перевищувати 5 Бар, обов'язково встанови-

ти редуктор тиску (встановлюється якомога

далі від водонагрівача). Надлишковий тиск

в системі призводить до сколів ємалевого

покриття, виходу з ладу водонагрівача, що

не являється гарантійним випадком.

Щоб уникнути протікання при підключенні

трубопроводу на кінці різьбових з'єднань

слід встановити комплектні гумові про-

кладки ущільнювачів.

Якщо необхідно реалізувати систему водо-

постачання на кілька водорозбірних точок,

використовуйте спосіб з'єднання (див. Мал.

4 та4 а).
