водонагреватели 7

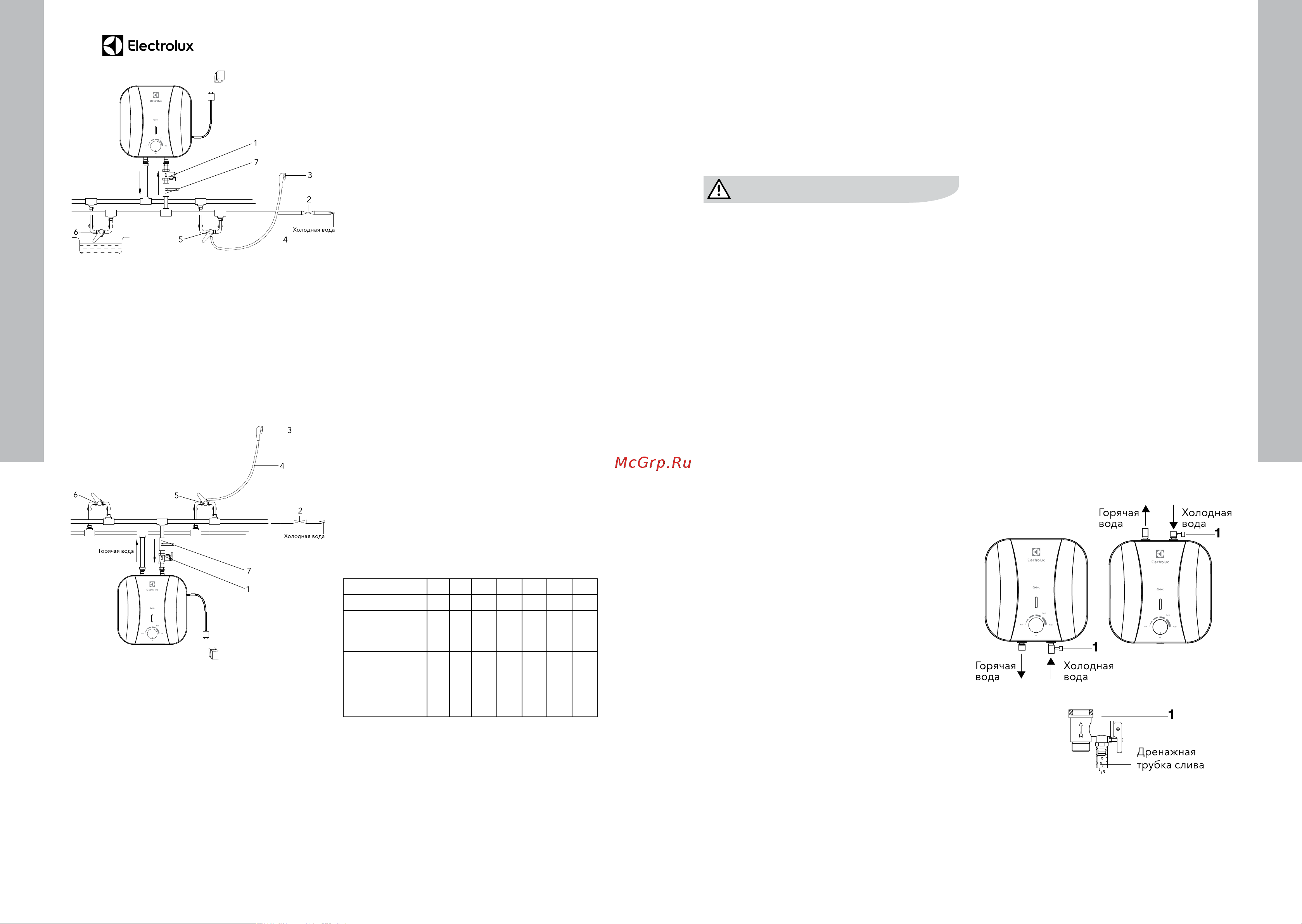

Рис. 4:

Схема подключения к водопроводу моде-

лей Q-bic

1 — Предохранительный сливной клапан

2 — Впускной клапан

3 — Душевая насадка

4 — Гибкий шланг

5 — Смеситель

6 — Дополнительная точка водоразбора

7 — Кран на входе холодной воды.

Рис. 4a:

Схема подключения к водопроводу моде-

лей Q-bic

1 — Предохранительный сливной клапан

2 — Впускной клапан

3 — Душевая насадка

4 — Гибкий шланг

5 — Смеситель

6 — Дополнительная точка водоразбора

7 — Кран на входе холодной воды.

Подключение к электрической

сети

Все водонагреватели накопительного

типа данной серии рассчитаны на под-

ключение к электрической сети с одно-

фазным напряжением 220/230 В. Перед

подключением убедитесь, что параметры

электросети в месте подключения соот-

ветствуют параметрам, указанным на

табличке с техническими данными при-

бора.

При установке водонагревателя следует

соблюдать действующие правила элек-

тробезопасности.

При установке водонагревателя в ванной

комнате или туалете следует принимать

во внимание ограничения, связанные с

существованием запрещенного и защит-

ного объемов.

Запрещенный объем — это пространство,

ограниченное тангенциальными и верти-

кальными плоскостями по отношению к

внешним краям ванны, унитаза или душе-

вого блока и плоскостью, расположенной

над ними или над полом, если сантехника

смонтирована на полу, на высоте 2,25 м.

Защитный объем — это пространство,

ограничивающие горизонтальные плоско-

сти которого совпадают с плоскостями

запрещенного объема, а вертикальные

плоскости отстоят от соответствующих

плоскостей запрещенного объема на 1 м.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощ-

ности и длине из меди, U = 220 B, одна

фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение

токопроводящей

жилы, мм

1 1 1,5 2,5 2,5 4 6

Максимально

допустимая

длина кабеля

при указанном

сечении, м

34,6 17,3 17,3 24,7 21,6 23 27

Эксплуатация

Наполнение водой

После установки водонагревателя,

закройте вход горячей воды в кварти-

ру, откройте вентиль подачи холодной

воды. Откройте кран горячей воды на

смесителе. Как только водонагреватель

наполнится, из него потечет вода, закрой-

те кран горячей воды на смесителе и

убедитесь в отсутствии протечек. В слу-

чае неуверенности в том, есть ли в водо-

нагревателе вода, не подключайте его к

электросети.

Подключение к электросети

Внимание!

Вставьте вилку водонагревателя в розетку,

индика тор на панели управления заго-

рится только когда ручка регулировки

прибора будет повернута от метки off и

начнется нагрев, когда нагрев закончится,

индикатор погаснет.

Выставьте с помощью регулировки тем-

пературы нагрева необходимый уровень

нагрева воды от low до high. Метка Eco

— экономичный режим, соответствует

температуре нагрева около 50 – 55°С.

Нагрев воды отключается автоматически

при достижении заданной температуры

и включается для подогрева автомати-

чески. Если Вы хотите отключить нагрев

воды и выключить водонагреватель,

выньте вилку водонагревателя из розет-

ки.

Меры предосторожности

1. Розетка электропитания должна быть

надежно заземлена. Номинальный ток

розетки должен быть не ниже 10 А.

Розетка и вилка должны всегда быть

сухими, чтобы не допустить коротко-

го замыкания в электрической сети.

Периодически проверяйте, плотно

ли вилка вставлена в розетку. Метод

проверки следующий: вставьте сете-

вую вилку в розетку, через полчаса

выключите водонагреватель и выта-

щите вилку из розетки. Обратите

внимание, теплая ли вилка на ощупь.

Если чувствуете рукой, что она теплая

(при температуре свыше 50°С),

пожалуйста, замените розетку на дру-

гую, куда бы вилка входила плотно.

Это поможет избежать возгорания,

повреждений вилки или других слу-

чайностей в результате плохого кон-

такта.

2. Стена, на которую устанавливает-

ся водонагреватель, должна быть

рассчитана на нагрузку, вдвое

превышающую общий вес водона-

гревателя, заполненного водой. В

противном случае следует предпринять

дополнительные меры по укреплению

изделия.

3. Предохранительный клапан следует

устанавливать в месте входа холодной

воды (см.рис. 5).

4. При первом использовании

водонагревателя (или при первом

использовании после технического

обслуживания или чистки) не следует

включать питание водонагревателя до

полного заполнения водой. Во время

заполнения бака водонагревателя

следует открыть кран горячей воды

для спуска воздуха. Как только бак

наполнится водой и из крана потечет

вода, кран можно закрыть.

5. Во время нагрева воды из отверстия

выпуска давления обратного

предохранительного клапана может

поступать вода. Это нормальное явление.

Однако в случае больших утечек

следует связаться со специалистами

по техническому обслуживанию.

Отверстие выпуска давления ни при

каких обстоятельствах не должно

быть заблокировано; в противном

случае это может привести к поломке

водонагревателя.

Рис. 5.

1 Предохранительный клапан

6. На отверстие выпуска давления в

предохранительном клапане нужно
