TR
1
2
127
Bağlantılar

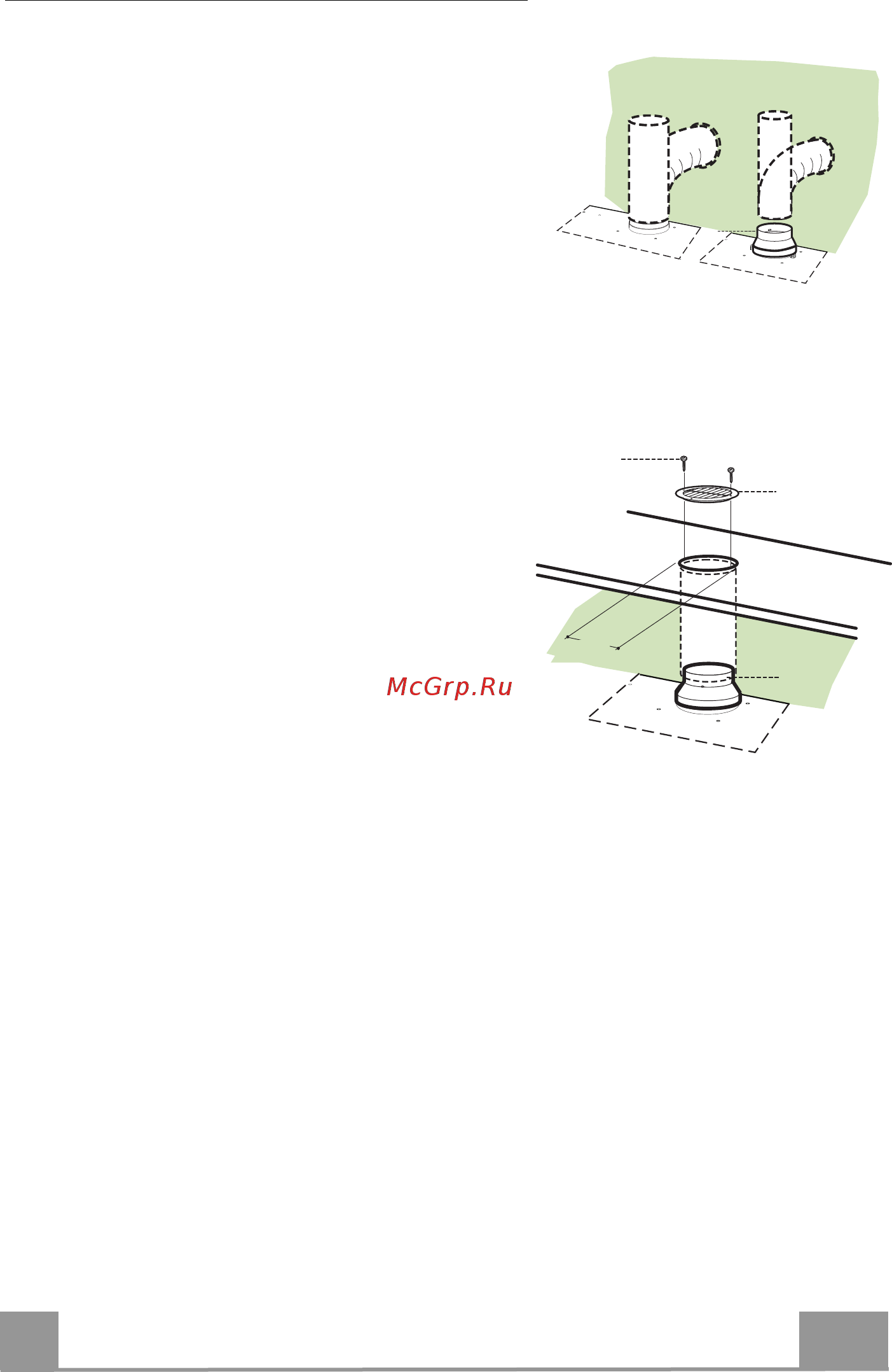

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI
Aspiratörlü modelin montajı için, davlumbaz, montörün
seçeceği 150 yada 120 mm çapında sert veya esnek bir
boru ile çıkış kanalına bağlanmalıdır.
ø120 mm çapında boru ile bağlantı için, redüksiyon
flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu
malzeme davlumbaz donanımıyla birlikte
verilmemiştir.
Varsa aktif karbonlu koku alma filtrelerini çıkarınız.
ø 150
9
ø 120
FİLTRELİ MODEL HAVA ÇIKIŞI
Davlumbazın üzerinde, eğer mevcut ise, yerleşik
bulunan konsola ø 125 mm çapında bir delik açınız.
Redüksiyon flanşını 9 davlumbaz gövdesi çıkışına
takınız.
Flanşı ø 120 mm çapında esnek ya da sert bir boru ile
davlumbaz üzerindeki konsolda bulunan çıkış
deliğine bağlayınız.
Boruyu uygun özellikte kelepçelerle sıkınız. Gereken
malzeme cihaz donanımıyla birlikte verilmemiştir.
Yönlendirmeli ızgarayı 8 donanımdaki 2 adet vida ile
12e (2,9 x 9,5) çıkış noktasına sabitleyiniz.
Aktif karbonlu koku filtrelerinin mevcut
olduklarından emin olunuz.
9
ø 125
8
12e
ELEKTRIK BAĞLANTISI
Davlumbazι, temas noktalarι arasιnda 3 mm açιklιk olan çift kutuplu bir anahtar üzerinden
elektrik şebekesine bağlayιn.
