MONTAGE

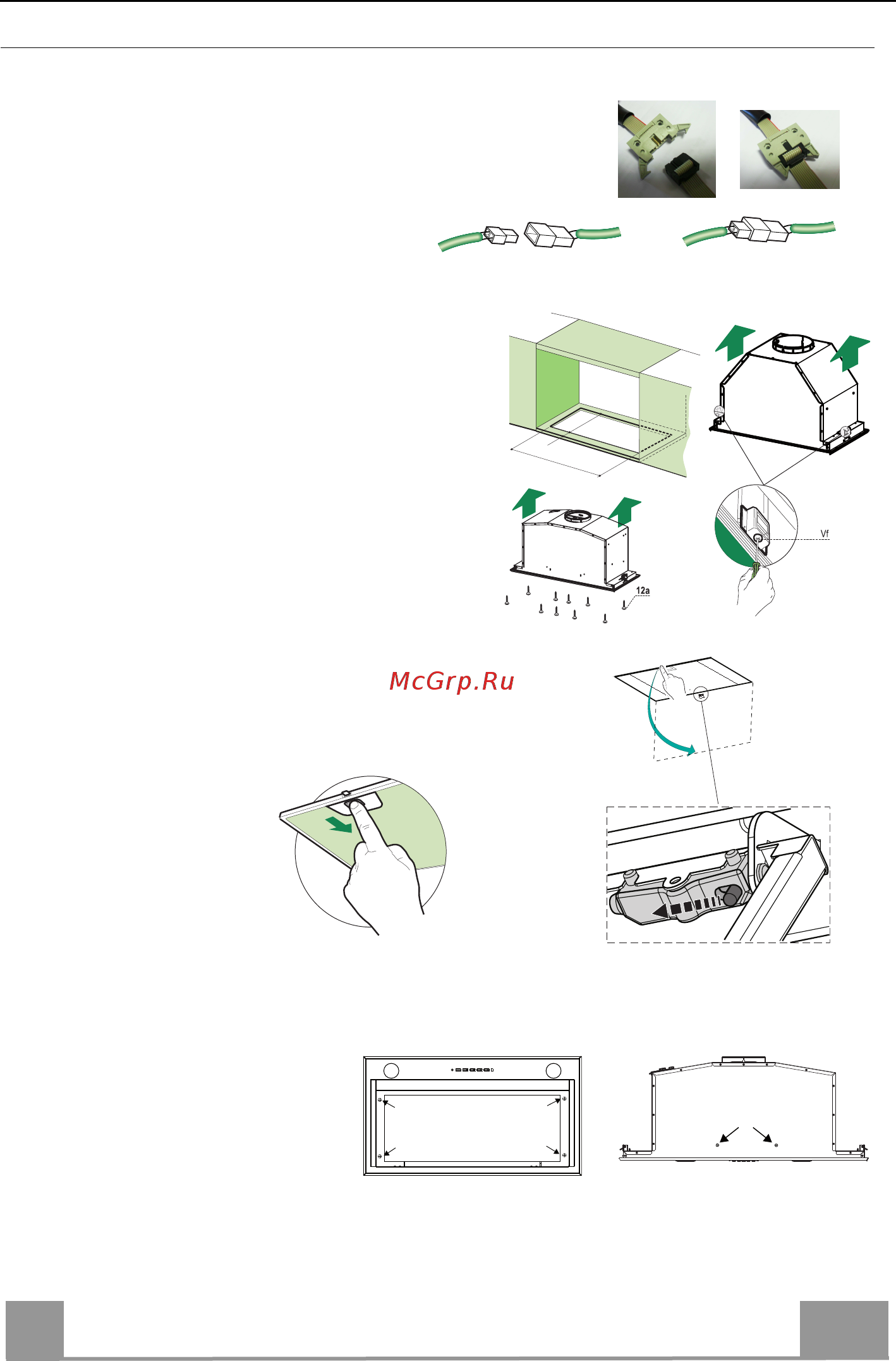

Montage des Haubenkörpers
BEVOR DIE HAUBE AM HÄNGESCHRANK MONTIERT WIRD, WIE FOLGT VORGEHEN:
• Die Drähte der Bedienelemente abhängen, indem
die Verbinder gelöst werden.
• Die Drähte der Beleuchtung abhängen, indem die
Verbinder gelöst werden.
• Die Haube kann direkt an der Unterseite des
Hängeschranks angebracht werden min. (650 mm
von der Kochfläche).
• An der Unterseite des Hängeschranks eine
Aussparung anfertigen, wie abgebildet.
• Die Haube einsetzen und die seitlichen
Halterungen einhaken.
• Mit den 10 mitgelieferten Schrauben 12a
befestigen.
• Durch Festschrauben von unten der Schrauben Vf
definitiv blockieren.
• Das Absaugpaneel herausziehen.
• Das Paneel vom Haubenkörper lösen, in dem der spezielle
Hebel des Befestigungszapfens verschoben wird.
• Die Fettfilter entfernen.
•
Den Rahmen mit den 6
Schrauben 12f wieder befestigen,
die Drähte von Bedienelementen
und Beleuchtung erneut anschließen,
den Fettfilter einbauen und
das Paneel wieder verschließen.
500 - 680
260
13
495 - 675
