INSTALACJA

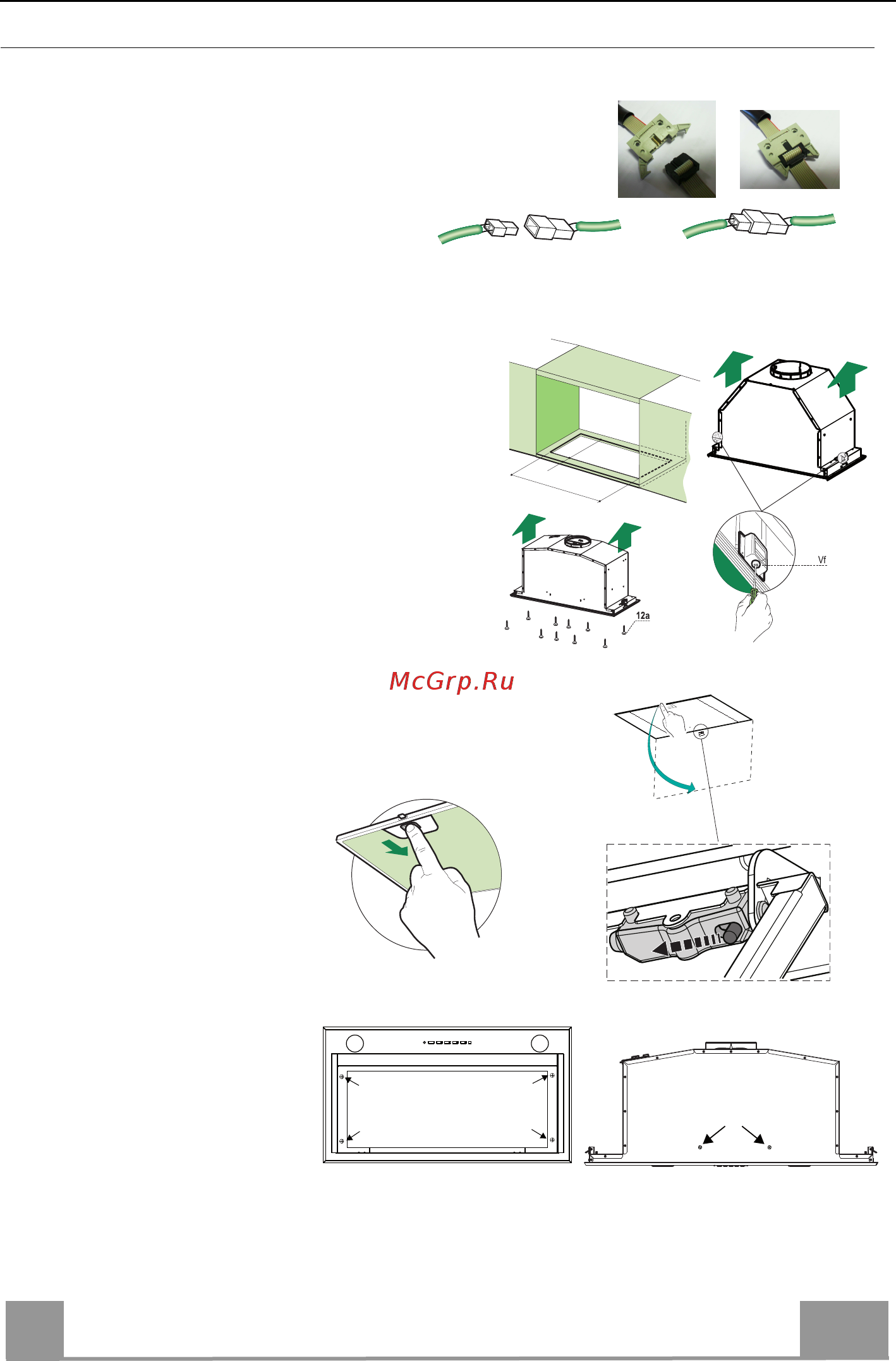

Montaż korpusu okapu
PRZED MONTAŻEM OKAPU NALEŻY:
Odłączyć ze złącza okablowanie sterowania.
Odłączyć ze złącza okablowanie
oświetlenia.
Okap może być zamocowany na powierzchni
dolnej innych mebli wiszących (min 650 mm od
powierzchni kuchenki).
Wykonać mocowanie na dolnej powierzchni
wiszącego mebla, jak pokazano poniżej.
Wsunąć okap aż do zamocowania na zaczepach.
Przykręcić przy pomocy 10 śrub 12a
znajdujących się w zestawie.
Przy pomocy śrub Vf dokładnie zablokować okap
od spodu.
Otworzyć panel wyciągowy, pociągając go.
Odczepić panel od korpusu okapu przesuwając dźwignię
sworznia mocującego.
Wyjąć filtry przeciw-
tłuszczowe.
Przykręcić ramkę z 6 śrub
12f, podłączyć przewody
sterowania i oświetlenia, filtr
tłuszczowy i panel.
500 - 680
260
13
495 - 675
