RU
4
6
46
Соединения

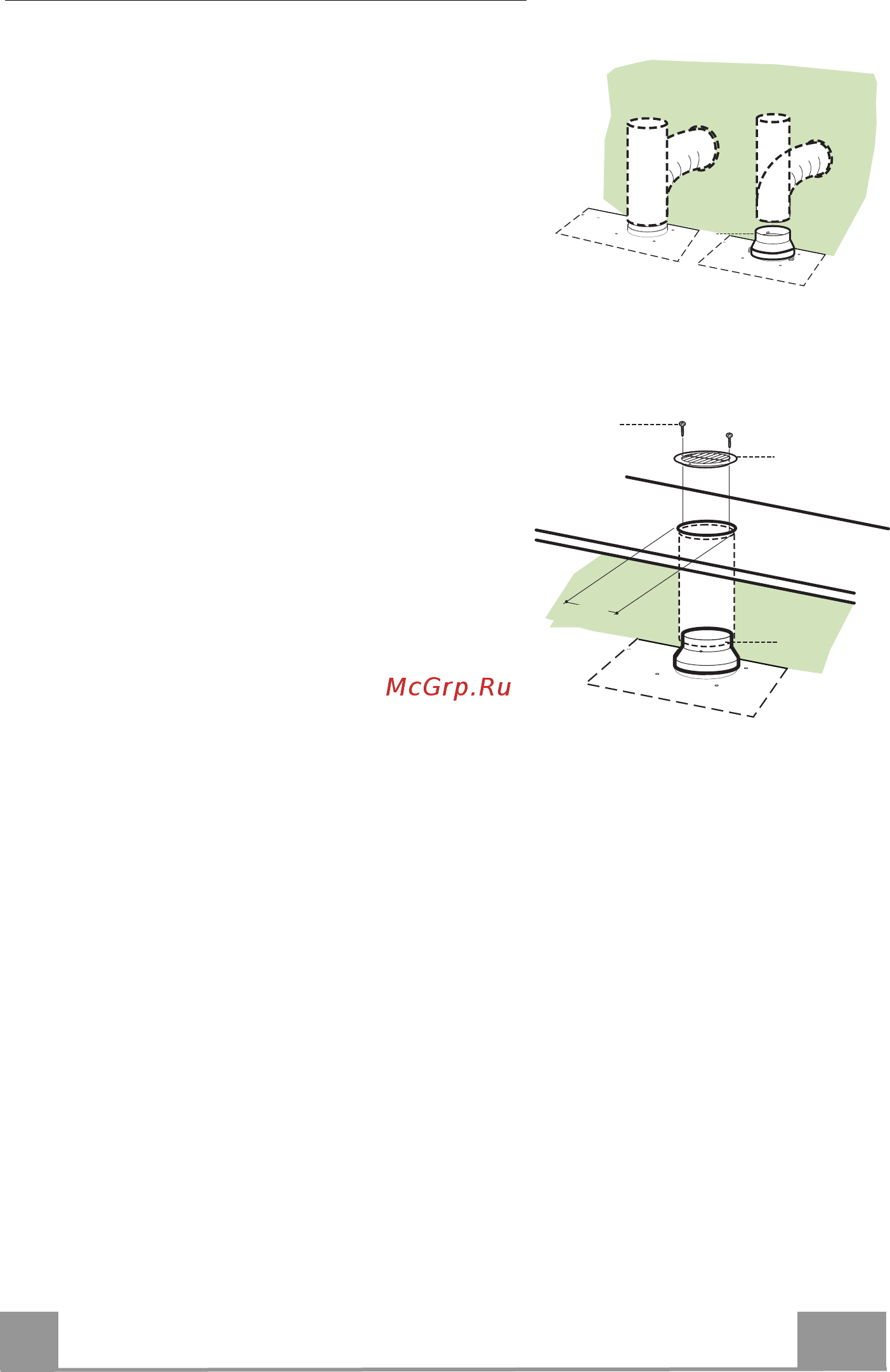

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее
с выпускной трубой жесткой или гибкой трубкой
диаметром 150 или 120 мм, тип которой может
выбрать монтажник.
• Для соединения трубкой Ø 120 мм вставить
переходный фланец 9 в выпускное отверстие
корпуса вытяжки.
• Закрепить трубку соответствующими трубными
зажимами. Необходимый крепежный материал не
входит в комплект.
• Вынуть фильтры от запахов на активном угле.
ø 150
9
ø 120
ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Сделать в полке над вытяжкой отверстие ø
125мм.
• Вставить переходный фланец 9 в выходное
отверстие в корпусе вытяжки.
• Соединить фланец с выпускным отверстием
полки над вытяжкой жесткой или гибкой трубой
ø 120 мм.
• Закрепить трубу соответствующими зажимами.
Необходимый для этого материал не входит в
комплект поставки.
• Закрепить решетку 8 на выпускном отверстии 2
винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие в вытяжке фильтров от
запахов на активном угле.
9
ø 125
8
12e
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
•
Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с
разведением контактов не менее 3 мм.
