Συνδέσεις

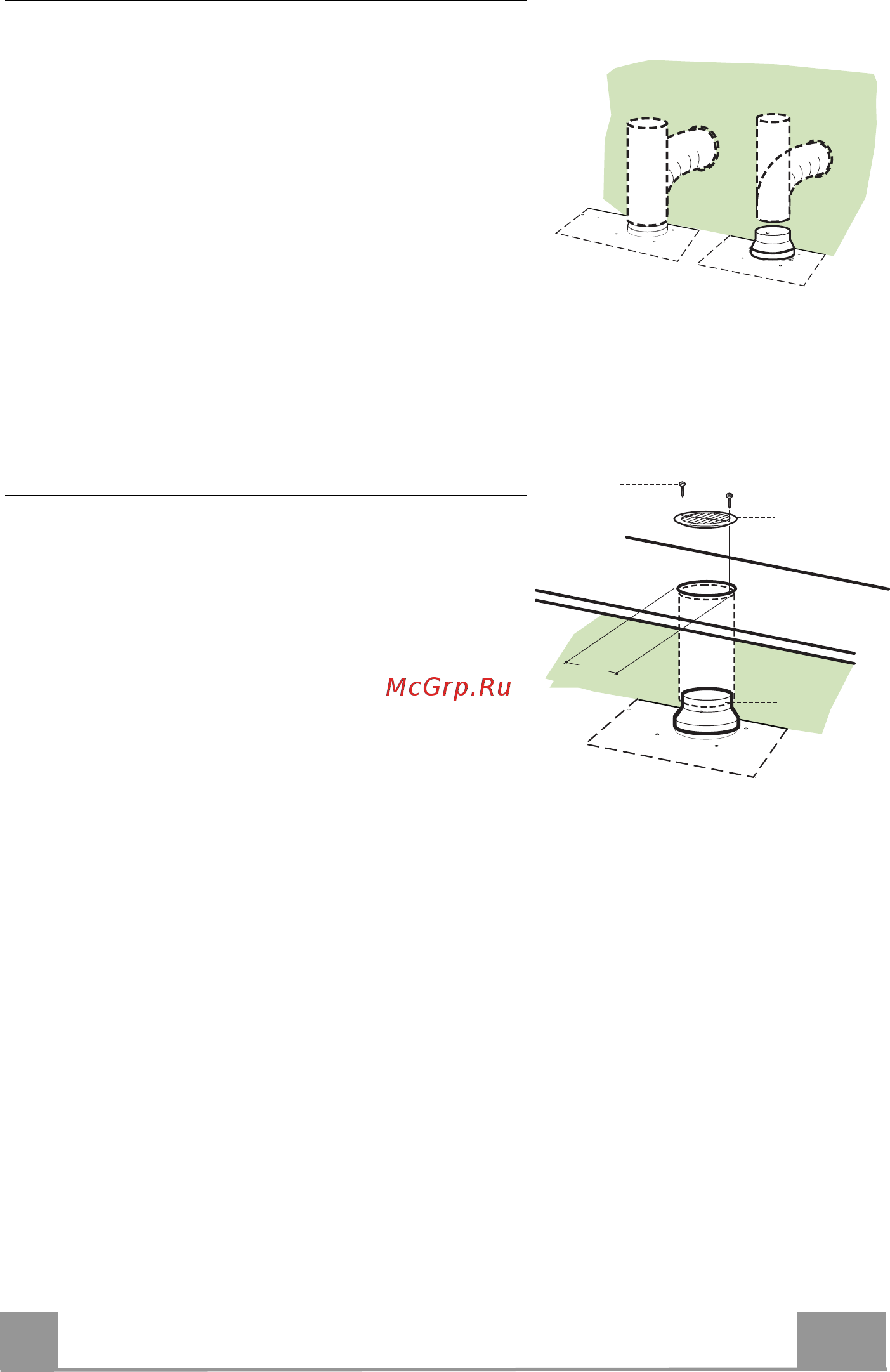

ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ
Για την εγκατάσταση του µοντέλου απαγωγής,
συνδέστε τον απορροφητήρα στο σωλήνα εξόδου µε
έναν άκαµπτο ή εύκαµπτο σωλήνα o150 ή 120 mm, η
επιλογή του οποίου επαφίεται στον εγκαταστάτη.
Για σύνδεση µε σωλήνα o120 mm, τοποθετήστε τη
φλάντζα συστολής 9 στην έξοδο του σώµατος του
απορροφητήρα.
Στερεώστε το σωλήνα µε κατάλληλα κολάρα. Τα
αναγκαίο υλικό δεν διατίθεται µε τον εξοπλισµό.
Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.
ø 150
9
ø 120
Συνδέσεις
ΕΞΟ∆ΟΣ ΑΕΡΑ ΕΚ∆ΟΣΗΣ ΕΠΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΑΕΡΑ
Κόψτε µία τρύπα ø 125 χιλιοστών στη µονάδα του
τοίχου πάνω από τον απορροφητήρα.
Βάλτε τη φλάντζα µείωσης διατοµής 9 στην έξοδο
του σώµατος απορροφητήρα.
Συνδέστε την έξοδο του σώµατος απορροφητήρα στο
πάνω µέρος της µονάδας τοίχου χρησιµοποιώντας ένα
σταθερό ή εύκαµπτο σωλήνα ø 120 χιλιοστών,
επιλεγόµενος από τον εγκαταστάτη.
Στερεώστε το σωλήνα στη θέση του χρησιµοποιώντας
σφιγκτήρα σωλήνων (δεν παρέχεται).
Στερεώστε τις γρίλιες οδηγούς 8 στην έξοδο
επανακυκλο φορίας αέρα χρησιµοποιώντας τις 2 βίδες
12e (2,9 x 9,5) που παρέχονται.
Σιγουρευτείτε ότι φίλτρα ενεργού άνθρακα έχουν
τοποθετηθεί.
9
ø 125
8
12e
ΗΛΕΚΤΡΙΚΗ ΣΥΝ∆ΕΣΗ
Συνδέστε τον απορροφητήρα στο δίκτυο παρεµβάλλοντας διπολικό διακόπτη µε άνοιγµα επαφών
τουλάχιστον 3 mm.
