INSTALLATION

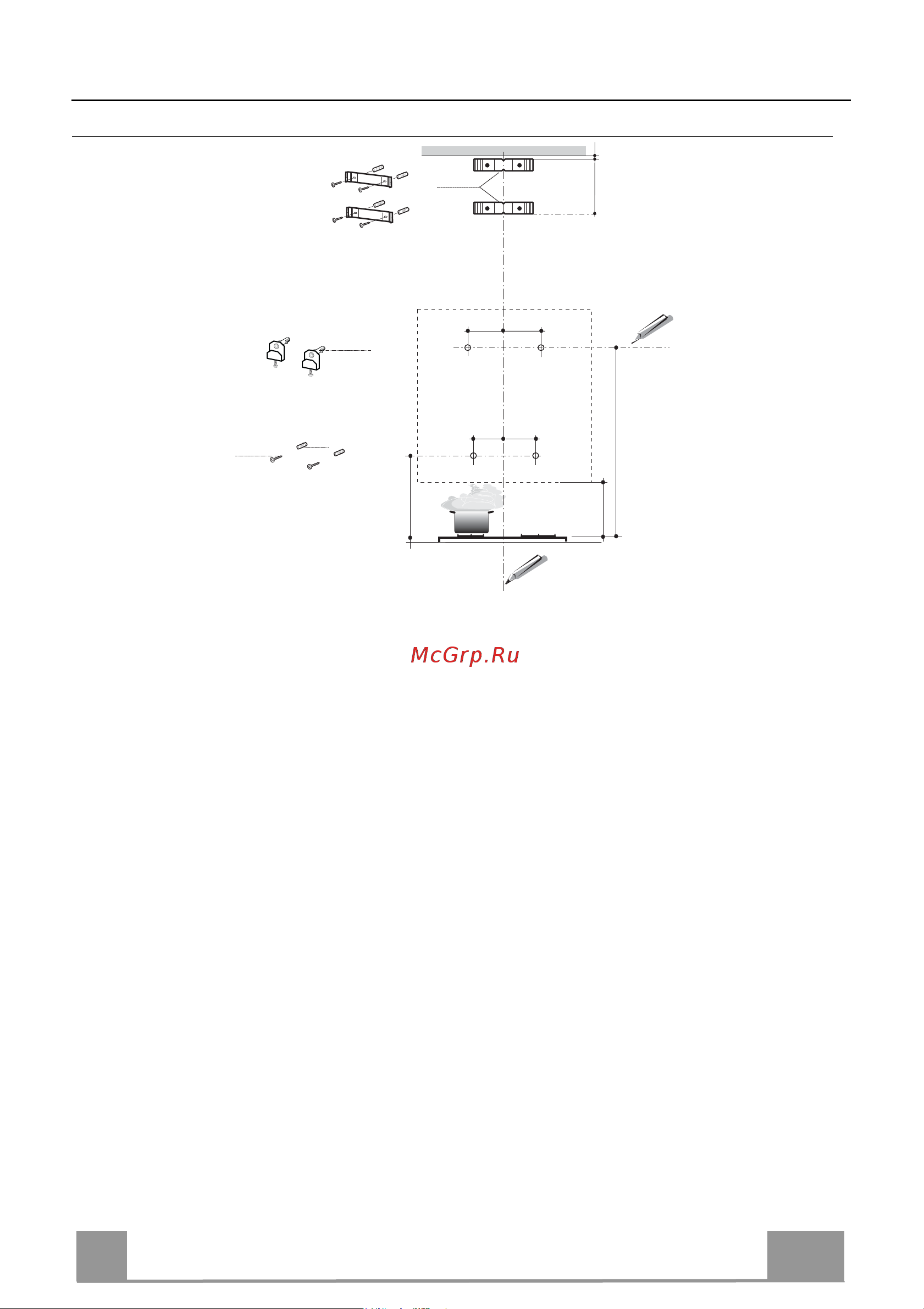

Perçage de la paroi et fixation des supports

11a

140

12a

164 164

788

540

450

140

1÷2

7.2.1

Tracer sur la paroi :

• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue

pour le montage de la hotte ;

• une ligne horizontale à 788 mm au-dessus du plan de cuisson.

• Marquer un point (1) sur la ligne horizontale à 164 mm à droite de la ligne verticale de

référence.

• Répéter cette opération de l’autre côté et vérifier la mise à niveau.

• Marquer comme indiqué, un point de référence (2) à 140 mm de la ligne verticale de

référence et 540 mm au-dessus du plan de cuisson.

• Répéter cette opération de l’autre côté et vérifier la mise à niveau.

• Percer les points marqués (1) avec une mèche de ø 12 mm.

• Percer les points marqués (2) avec une mèche de ø 8 mm.

• Mettre les chevilles avec le support 11a dans les trous (1) et visser.

• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en

alignant le centre (encoches) sur la ligne verticale de référence.

• Marquer les centres des trous du support.

• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X =

hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale

de référence.

• Marquer les centres des trous du support.

• Percer les points marqués avec une mèche de ø 8 mm.

• Insérer les chevilles 11 dans les trous.

• Fixer les supports à l’aide des vis 12a (4,2 x 44,4) fournies.
