MONTAGE

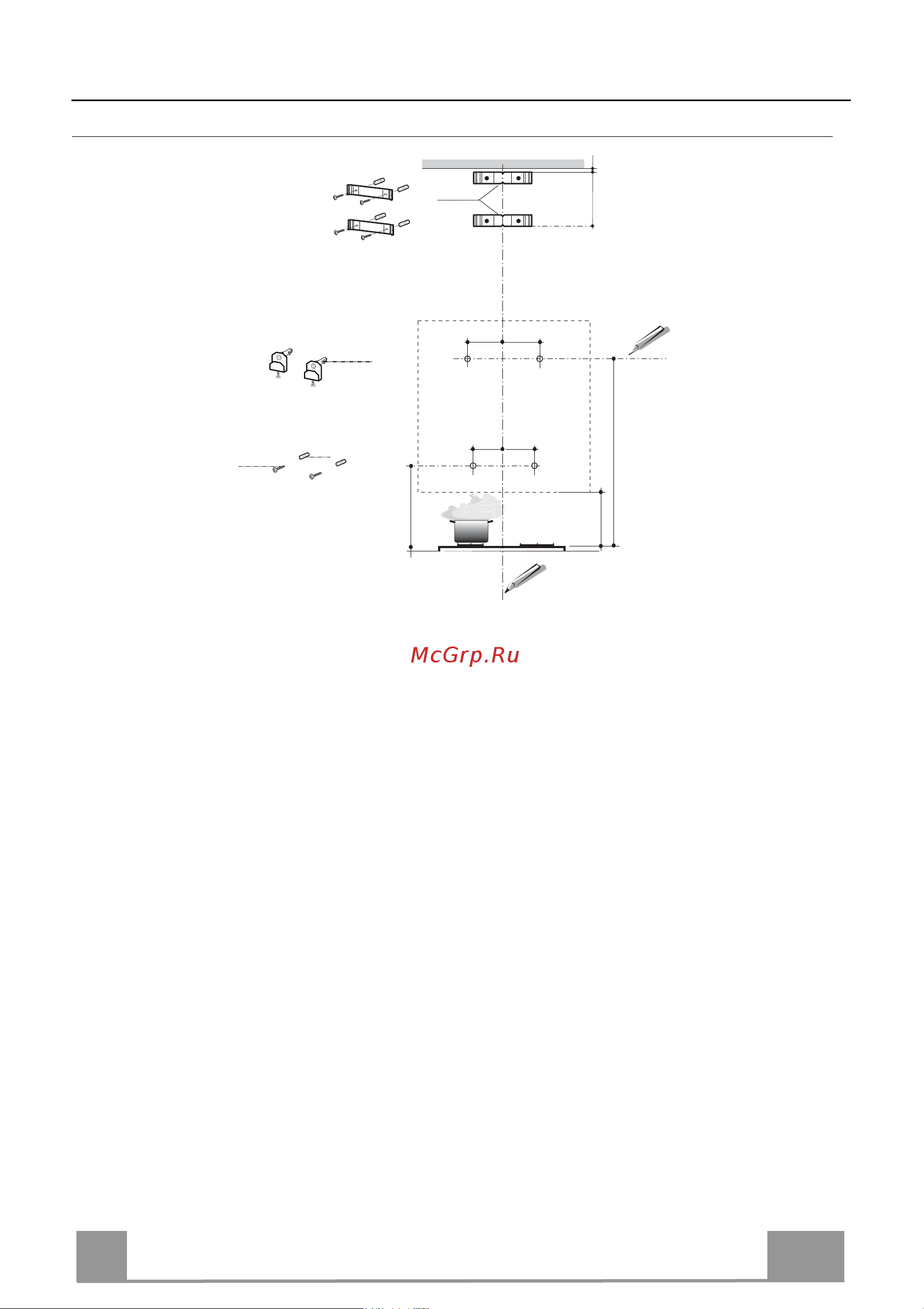

Bohren der Wand und Befestigung der Bügel

11a

140

12a

164 164

788

540

450

140

1÷2

7.2.1

An der Wand anzeichnen:

• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der

Haube,

• eine waagrechte Linie mindestens 788 mm oberhalb der Kochmulde.

• 164 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kenn-

zeichnen.

• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.

• Wie angegeben 140 mm rechts von der senkrechten Bezugslinie und 540 mm oberhalb der Koch-

mulde einen Punkt (2) kennzeichnen.

• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.

• Die gekennzeichneten Punkte (1) mit einem Bohrer ø 12 mm bohren.

• Die gekennzeichneten Punkte (2) mit einem Bohrer ø 8 mm bohren.

• Die Dübel mit dem Bügel 11a in die Bohrungen (1) einfügen und festschrauben.

• Den Dübel 11 in die Bohrungen (2) einfügen.

Zur Montage der haube mit Dekorkamin (option)

• Den Bügel 7.2.1 wie angegeben 1-2 mm unterhalb der Decke oder der oberen Begrenzung anlegen

und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten.

• Die Mitte der Löcher des Bügels kennzeichnen.

• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten

oberen Kaminteils) anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie

ausrichten.

• Die Mitte der Löcher des Bügels kennzeichnen.

• Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
