Инструкция по эксплуатации Страница: 5

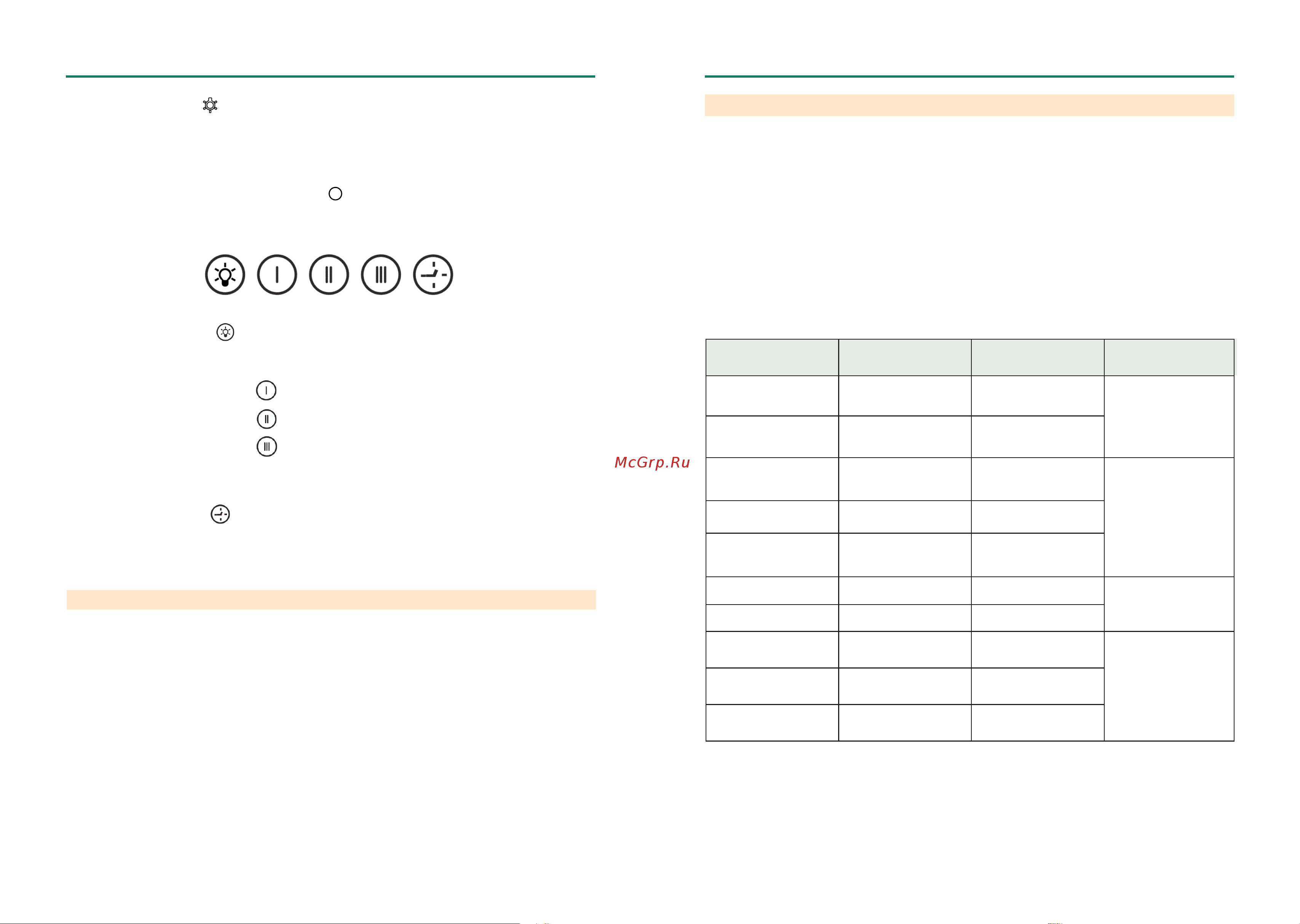

Elikor Кристалл 50Н-430-К3Г [5/8] Технические данные

• 12 • • 5 •

рис. 13

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Воздухопроизводительность вентилятора, куб. м/час, max 430, 650*

2.2 Уровень шума, дБА, не более 60

2.3 Номинальное напряжение, В, частота, Гц 220, 50

2.4 Номинальное напряжение галогенных ламп, В 12

2.5 Потребляемая мощность, Вт, не более 200

в том числе ламп, Вт 2х20

2.6 Класс защиты II по ГОСТ МЭК 335-1

2.7 Степень защиты от влаги обычное исполнение

2.8 Режим работы продолжительный

2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150

* - для вытяжек «Аметист 90», «Алмаз»

ТАБЛИЦА 1

В - высота вытяжки с нижней фальштрубой

(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

Наименование

Габаритные размеры,мм

ШхГхВ (В)

Масса, кг

без упаковки

Тип

угольного фильтра

Аметист 50Н(П)-430-К3Г

496х520х526(1000)

13,4

Не

предусмотрен

Аметист 60Н(П)-430-К3Г

596х520х526(1000)

14,5

Аметист 90Н(П)-650-К3Г

890х520х557(1020)

18,8

Ф-02

Алмаз 60Н-650-Э3Г

590х500х535(1000)

16,0

Алмаз 90Н-650-Э3Г

896х520х535(1000)

19,5

Кристалл 50Н-430-К3Г

500х490х543(1000)

12,1

Не

предусмотрен

Кристалл 60Н-430-К3Г

590х490х543(1000)

12,8

Лазурит 60Н-430-Э3Г

590х490х540(1000)

12,0

Не

предусмотрен

Топаз 50Н-430-К3Г

500х530х543(1000)

11.5

Топаз 60Н-430-К3Г

590х530х543(1000)

12,2

Первым нажатием кнопки вентилятор включается, вторым - выключается. Переход к более высокой или

низкой скорости производится нажатием соответствующей кнопки.

Кнопкой с обозначением включается таймер. Таймер включается только при включенной скорости

вентилятора (любой). При включенном таймере, вентилятор отключается через 15 минут. Если необходимо

отключить таймер раньше, то нужно повторно нажать на любую кнопку включения скорости вентилятора.

При включении освещения, вентилятора или таймера, на соответствующей кнопке включается индикатор

подсветки.

АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ

Кнопка с обозначением управляет лампами освещения.

Утоплена - «вкл.», отжата - «выкл.».

Кнопки с обозначением 1, 2, 3 - управляют вентилятором:

позиция 1 - низкая скорость работы вентилятора;

позиция 2 - средняя скорость работы вентилятора;

позиция 3 - высокая скорость работы вентилятора.

Включение сигнальной лампочки с обозначением информирует о работе вентилятора.

7.2.3 Электронный переключатель ККВ (рис. 13) имеет пять кнопок.

Кнопка с обозначением управляет лампами освещения.

Первым нажатием кнопки лампы включаются, вторым - выключаются.

Вентилятор имеет три режима работы:

кнопкой с обозначением включается низкая скорость вентилятора;

кнопкой с обозначением включается средняя скорость вентилятора;

кнопкой с обозначением включается высокая скорость вентилятора.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 При проведении технического обслуживания необходимо строго руководствоваться требованиями бе-

зопасности (раздел 4).

8.2 Очистку загрязненных поверхностей производите мягкой салфеткой, смоченной водой с нейтраль

ным моющим средством, используемым для мытья посуды.

Для чистки поверхностей из нержавеющей стали не используйте средства, содержащие песок, соду,

кислоты, хлориды и губки, которые могут поцарапать эти поверхности.

Вытяжки из нержавеющей стали требуют специальных средств по уходу за нержавеющей сталью

8.3 Для очистки алюминиевого фильтра извлеките его из вытяжки (рис. 4) и произведите его очистку с по-

мощью щетки горячим водным раствором нейтрального моющего средства вручную или в посудомоечной ма-

шине (при 60°С). Сильно загрязненный фильтр не следует мыть в посудомоечной машине вместе с посудой.

Старайтесь не сгибать фильтр при мойке.

Возможное изменение цвета фильтра, с течением времени, не приводит к снижению эффективности его

действия. .
