Инструкция по эксплуатации Страница: 7

Elikor Кристалл 50Н-430-К3Г [7/8] Устройство

Elikor Аметист 90П-650-К3Г [7/8] Устройство

• 10 •

• 7 •

ТАБЛИЦА 3

рис. 5

рис. 6

рис. 7

При креплении стекла на вытяжку винты не перетягивать!

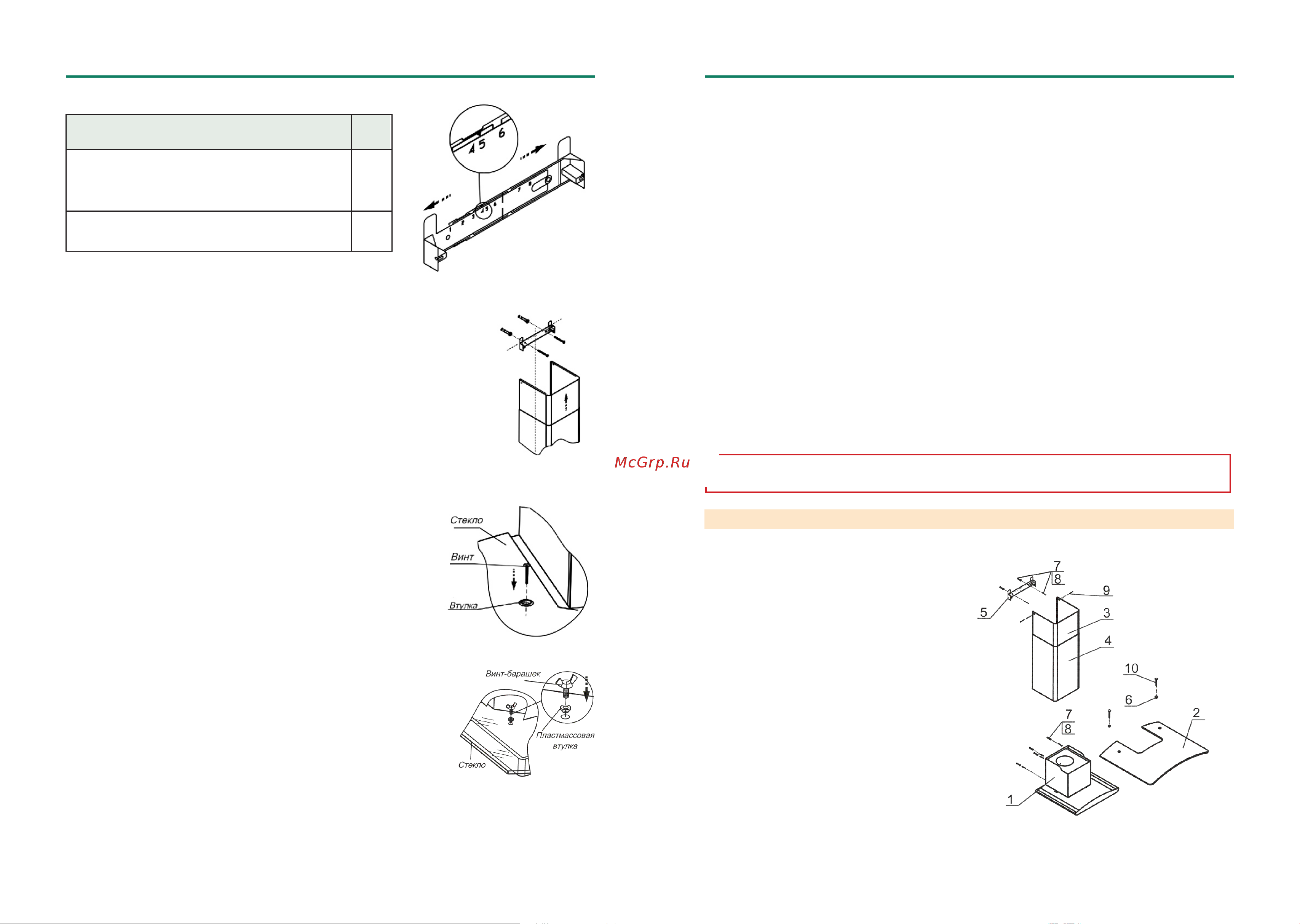

5 УСТРОЙСТВО

ДЛЯ КВ «АМЕТИСТ», «АЛМАЗ»

рис. 2

Наименование

Аметист 50/60Н(П)-430-К3Г )

Кристалл 50Н-430-К3Г, Кристалл 60Н-430-К3Г

Лазурит 60Н-430-Э3Г

Топаз 50Н-430-К3Г, Топаз 60Н-430-К3Г

Алмаз 60/90Н-650-Э3Г, Аметист 90Н(П)-650-К3Г

Для вытяжек «Аметист», (рис.7):

«Алмаз»

6.3 Крепление стекла.

4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.7 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.8 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура его замену про-

изводит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной

вытяжки.

4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое

используется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, рабо-

тающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточ-

ном для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления га-

зообразными продуктами сгорания, которые всасываются обратно в помещение.

4.11 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-

рые только направляют воздух обратно в комнату).

4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-

зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

4.13 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную

линию, снимите фальтшрубы;

- приложите кронштейн к стене, как показано на рисунке 6 ;

- осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,

а верхний край с ранее проведенной горизонтальной линией;

- обозначьте центры отверстий, для крепления кронштейна, просверлите два

отверстия Ø8 мм и забейте дюбели.

Прикрепите кронштейн к стене винтами.

АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ

1 Корпус вытяжки в комплекте с

вентилятором, устройством управления и

освещения, фильтром.

2 Стекло

3 Верхняя фальштруба.

4 Нижняя фальштруба

5 Кронштейн для крепления верхней

фальштрубы.

6 Втулки для крепления стекла.

7, 8 Дюбели Ø8х40 мм и винты

самонарезающие 4х41 мм для крепления

вытяжки к стене и для крепления

кронштейна к стене.

9 Винты самонарезающие 3,5х11 мм для

крепления верхней фальштрубы к крон-

штейну.

10 Винты М 6х30 мм для крепления стекла к

корпусу вытяжки

- установите на вытяжку стекло.

- в отверстия на стекле вставьте втулки.

- прикрепите стекло к корпусу винтами М6х30мм.

Для вытяжек «Кристалл 50/60 , «Лазурит 60 , «Топаз 50/60 (рис. 8):» » »

- снимите фильтр (рис.4), отверните винты-барашки;

- установите стекло и закрепите его винтами-барашками через пластмассо-

вые втулки. Установите фильтр на место.

6.4 В зависимости от режима эксплуатации кухонной вытяжки соедините

вентилятор с вентиляционной решеткой полужестким гофрированным возду-

ховодом (рис. 9) или установите на вентилятор угольные фильтры*.

Угольные фильтры устанавливаютcя на защитные решетки корпуса вентилято-

ра (рис. 10, 10А).

рис. 8

Проверьте свободный ход антивозвратного клапана при монтаже вытяжки.

*- если они предусмотрены см табл. 1.
