Руководство по эксплуатации

•

SDD-T4200

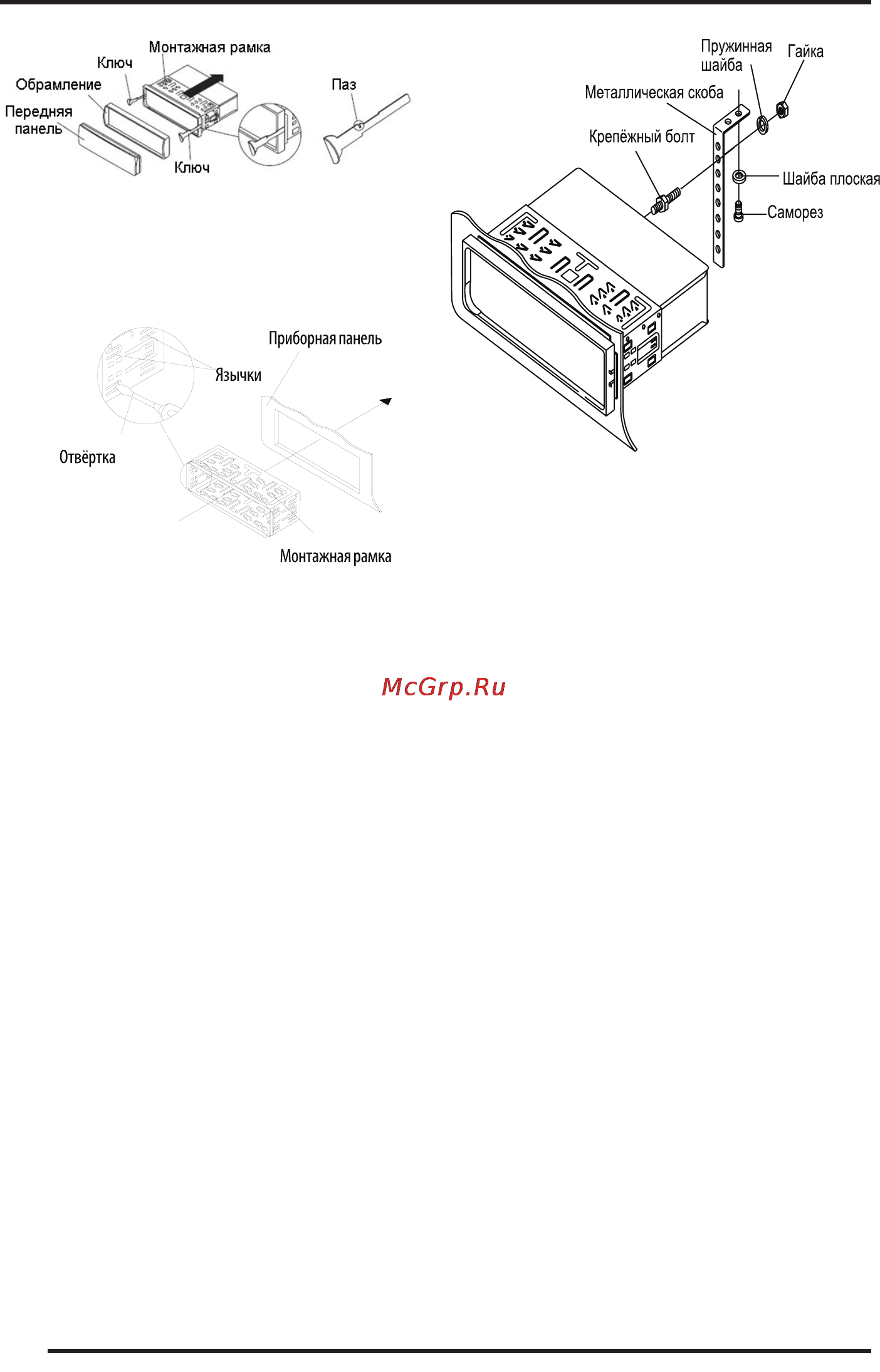

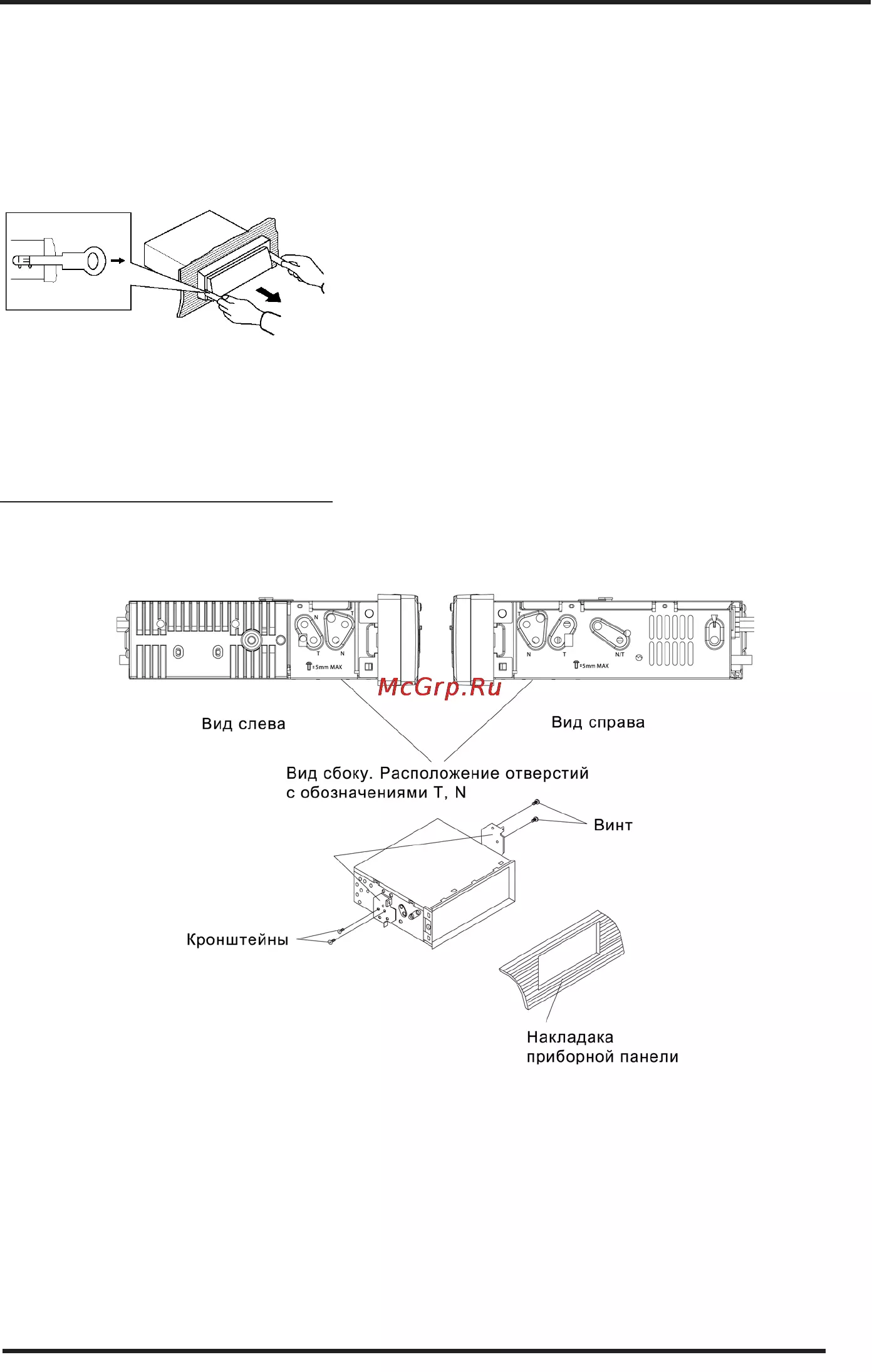

Вставьте монтажную раму (без ресивера) в отсек 1.

приборной панели и отогните «язычки» при по-

мощи отвертки. Не все «язычки» подходят под

конструкцию приборной панели конкретного ав-

томобиля, выберите наиболее подходящие.

Подсоедините к проигрывателю разъемы пи-2.

тания и динамиков, другие провода и кабели,

разъем антенны. Убедитесь, что провода нигде

не пережаты.

Аккуратно вставьте проигрыватель в монтаж-3.

ную раму до щелчка фиксаторов, следя при

этом за положением подключенных проводов,

чтобы случайно не повредить их.

Закрепите тыловую часть ресивера при помо-4.

щи монтажного болта, металлической скобы,

гайки 5 мм и пружинной шайбы, другую часть

монтажной скобы закрепите с помощью винта

5х25 мм, как показано на рисунке. При необхо-

димости изогните скобу. Обратите внимание,

что короткий конец крепежного болта должен

быть направлен к ресиверу, а длинный – к при-

борной панели.

Подсоедините провод к «-» клемме автомо-5.

бильного аккумулятора.

Установите обрамление и переднюю панель 6.

(см. раздел «Установка и снятие передней пане-

ли»).
