РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
•
SDD-T4200
ПОДсОеДинениЯ
Многие автомобили оборудованы ISO разъемами, которые находятся за приборной панелью автомобиля,
что делает выполнение подсоединений проще. Другие точки подсоединения находятся также в прибор-
ной панели. Если в вашем автомобиле отсутствует ISO разъем, рекомендуется приобрести и установить
его в автомобиль дополнительно, для этого проконсультируйтесь с дилером Вашей марки автомобиля.
ВНИМАНИЕ:
Если подсоединения выполнены неправильно, это может вызвать повреждение изделия, в
таком случае прибор не подлежит ремонту по гарантии.
Выполняйте присоединения в точном соответствии со схемой присоединений. В случае воз-
никновения сомнений в правильности присоединения – обратитесь за консультацией в сер-
висный центр производителя.
Тщательно изолируйте все неиспользованные провода.
Провода (и «+» и «-»), идущие на громкоговорители должны быть изолированы как от корпу-
са автомобиля, так и от источника +12В.
Не соединяйте между собой провода, идущие на громкоговорители разных каналов.
Соблюдайте полярность присоединения к громкоговорителям.
Суммарное сопротивление громкоговорителей, подключенных к одному каналу должно
быть не менее 4 Ом.
Не присоединяйте несколько громкоговорителей к выходу одного канала.
Провод питания радиоантенны (Синий) нельзя подключать к цепям с суммарным током по-
требления более 100мА (0.1А). Не соединяйте этот провод с корпусом автомобиля.
8

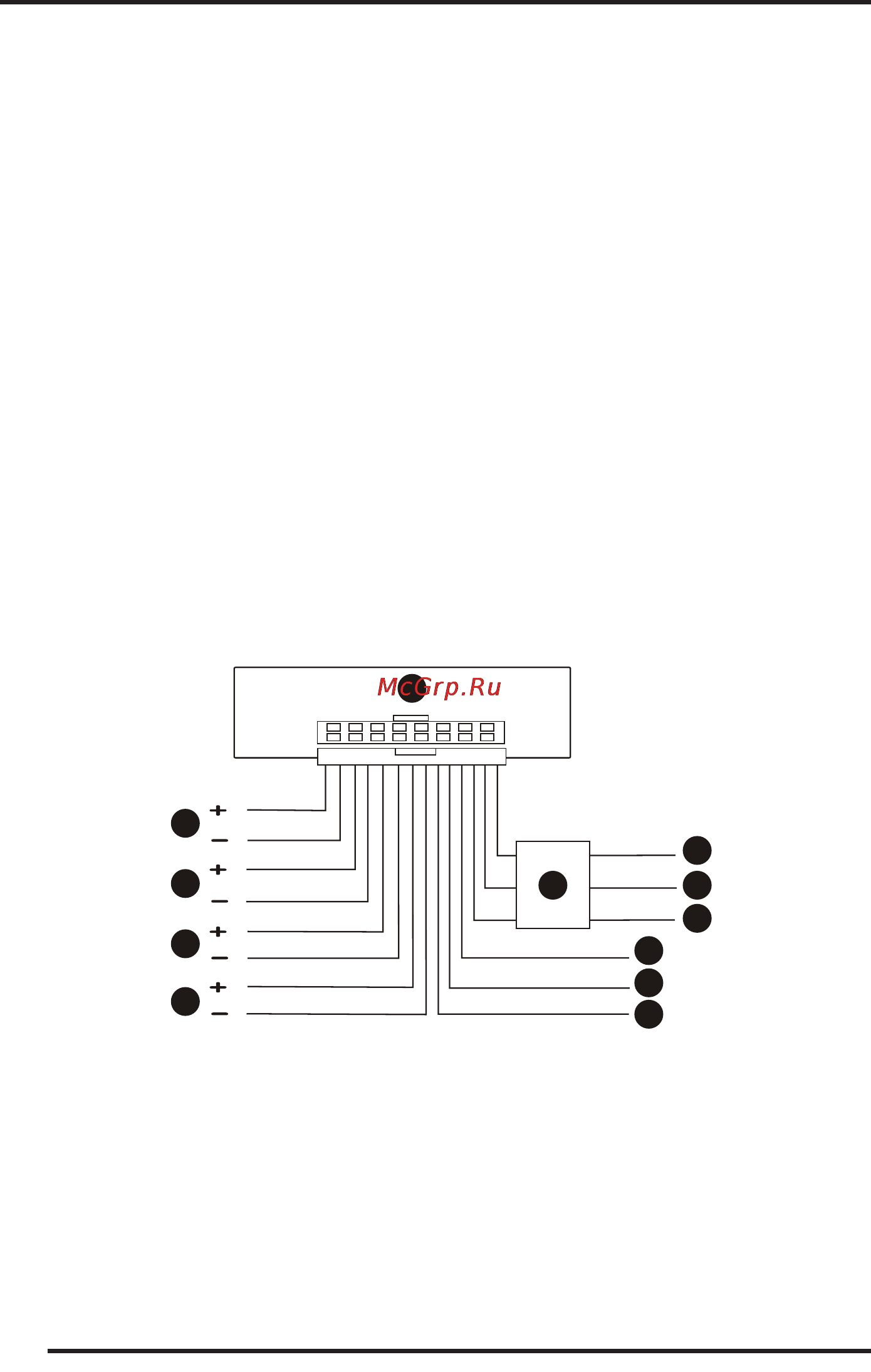

Схема основных присоединений
1
6
2
7
8
9
10
11
12
3
4
5
Головное устройство1.
Тыловой левый громкоговоритель (зеленый 2.
(+) и зеленый/черный (-))
Тыловой правый громкоговоритель (пурпур-3.
ный (+) и пурпурный/черный (-))
Фронтальный правый громкоговоритель (се-4.
рый (+) и серый/черный (-))
Фронтальный левый громкоговоритель (бе-5.
лый (+) и белый/черный (-))
Коробка фильтра/предохранителя6.
Питание +12В постоянно /Память настроек (+) 7.
(Желтый)
Питание /Масса (-) (Черный)8.
Питание +12 при включенном зажигании (+) 9.
(Красный)
Питание радиоантенны (+ при включенном 10.
приёмнике, выход 100мА), (Синий)
Провод включения просмотра изображения с 11.
камеры заднего вида (+) (Розовый)
Провод к выключателю лампы стояночного 12.
тормоза (-) (Коричневый)
