РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

•

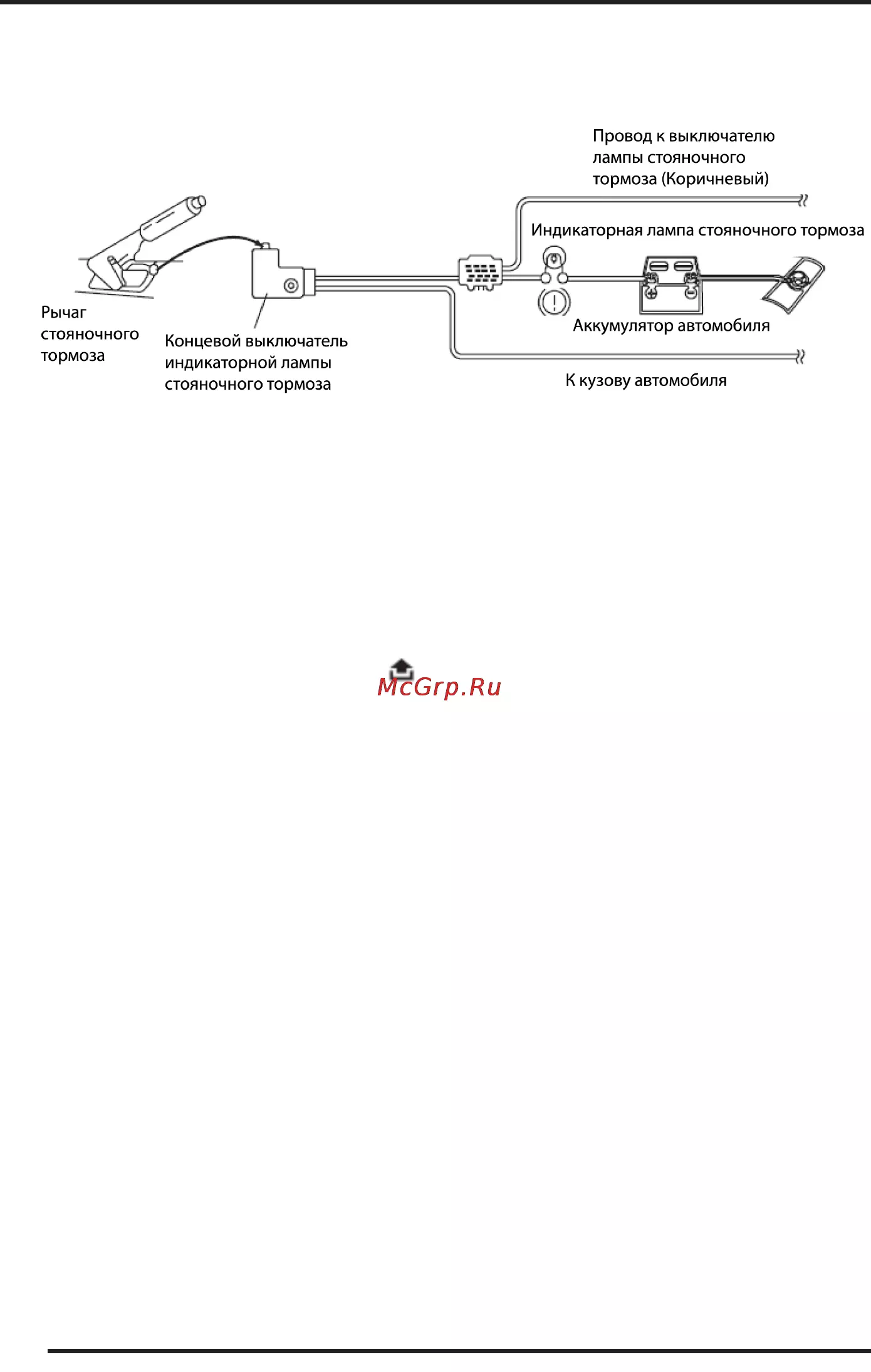

SDD-T4200

Схема аудио и видео присоединений

RCA разъёмы1.

Видео вход с камеры заднего вида (желтый/2.

черный)

Аудио вход с внешнего источника (правый ка-3.

нал) (серый/красный)

Видео выход 1 (желтый/черный)4.

Видео выход 2 (желтый/черный)5.

Аудио вход с внешнего источника (левый ка-6.

нал) (серый/белый)

Фронтальный правый аудио выход (красный/7.

коричневый)

Фронтальный левый аудио выход (коричне-8.

вый/белый)

Тыловой правый аудио выход (красный/черный)9.

Тыловой левый аудио выход (черный/белый)10.

Видео вход с внешнего источника (серый/желтый)11.

Аудио выход на сабвуфер (черный/черный)12.
