Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 7 (32)

, пробку

Fig. 7 (33)

прижимные пластины*

Fig. 7 (34)

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.4 Монтаж двери

Установите дверцу сверху на нижний опорный палец

Fig. 5 (22)

Закройте дверцу.

Установите верхний опорный кронштейн

Fig. 4 (12)

на

новой стороне шарнира и защелкните в дверце.

Прикрутите верхний опорный кронштейн

Fig. 4 (12)

(с

моментом 4 Нм)(2 шт. Torx® 25)

Fig. 4 (13)

. При необ-

ходимости проделайте отверстия или используйте

аккумуляторную отвертку.

Защёлкните крышку

Fig. 4 (10)

и крышку

Fig. 4 (11)

на

противоположной стороне.

4.3.5 Выравнивание дверцы

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 5 (25)

параллельно корпусу устройства. Для этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Прикрутите опорные подставки 4 Нм.

Проверить все болты и при необходимости подтянуть.

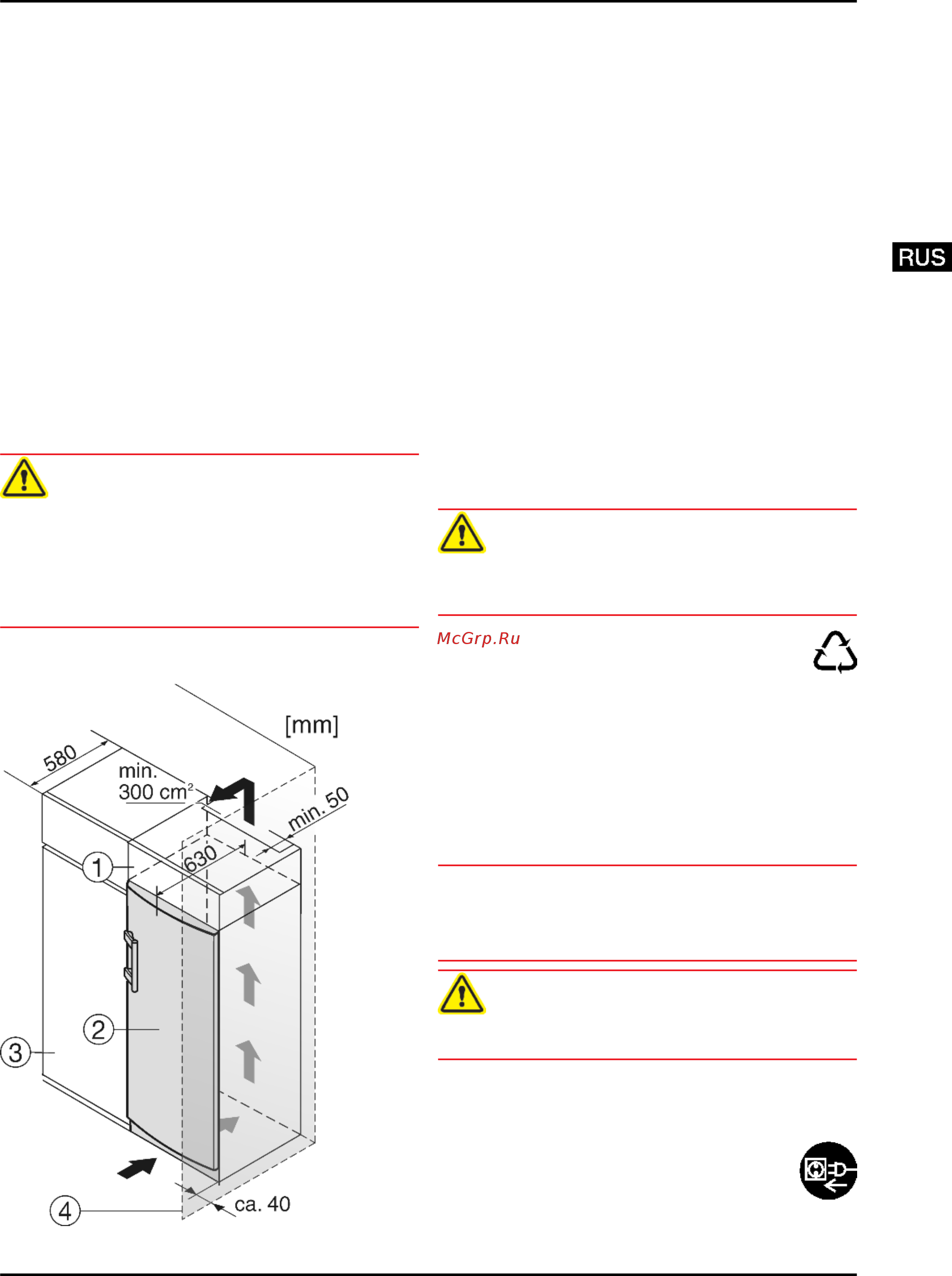

4.4 Установка в кухонную стенку

Fig. 8

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство (4) Стенка

При комбинировании с обычными кухонными шкафами

(глубина макс. 580 мм) устройство можно установить

непосредственно рядом с кухонным шкафом

Fig. 8 (3)

Дверь устройства выступает по сторонам на 34 мм и по

центру устройства на 50 мм относительно передней

стенки кухонного шкафа. Поэтому ее можно свободно

открывать и закрывать.

Важно для вентиляции:

На задней стенке шкафчика должен быть вентиля-

ционный канал глубиной не менее 50 мм по всей

ширине этого шкафчика.

Поперечное сечение вентиляционного отверстия под

нижней панелью должно составлять не менее 300 см

Чем больше площадь вентиляционного отверстия, тем

меньше электроэнергии потребляет устройство при

работе.

Если устройство установлено на шарнирах у стены

Fig. 8 (4)

, то расстояние между устройством и стеной

должно быть не менее 40 мм. Настолько выступает ручка

при открытой дверце.

4.5 Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

Не разрешайте детям играть с упаковочным мате-

риалом.

Упаковка изготовлена из материалов, пригодных

для вторичного использования:

Гофрированный картон / картон

Детали из вспененного полистирола

Пленки и мешки из полиэтилена

Обвязочные ленты из полипропилена

сбитая гвоздями деревянная рама со вставкой

из полиэтилена*

Упаковочный материал отнесите в официальное место

сбора вторсырья.

4.6 Подключение устройства

ВНИМАНИЕ

Опасность повреждения электронного оборудования!

Не используйте автономные инверторы (преобразова-

тели постоянного тока в переменный или трехфазный

ток), либо энергосберегающие разъемы.

ПРЕДУПРЕЖДЕНИЕ

Опасность пожара и перегрева!

Не используйте удлинители или распределители.

Вид тока (переменный ток) и напряжение на месте уста-

новки должны соответствовать данным, приведенным на

заводской табличке (см. Основные отличительные

особенности устройства).

Подключайте устройство только через надле-

жащим образом заземленную розетку с

защитным контактом. Розетка должна быть

защищена предохранителем 10 A или выше.

Ввод в работу
