Liebherr SBS 7212 [4/29] Монтаж бок о бок

Вдавите длинную планку из высококачественной стали

Fig. 7 (12)

в вертикальную щель на передней стороне:

Обратите внимание, что планка опирается на крепежный

уголок

Fig. 7 (6)

Снимите защитную пленку с планки из нержавеющей

стали.

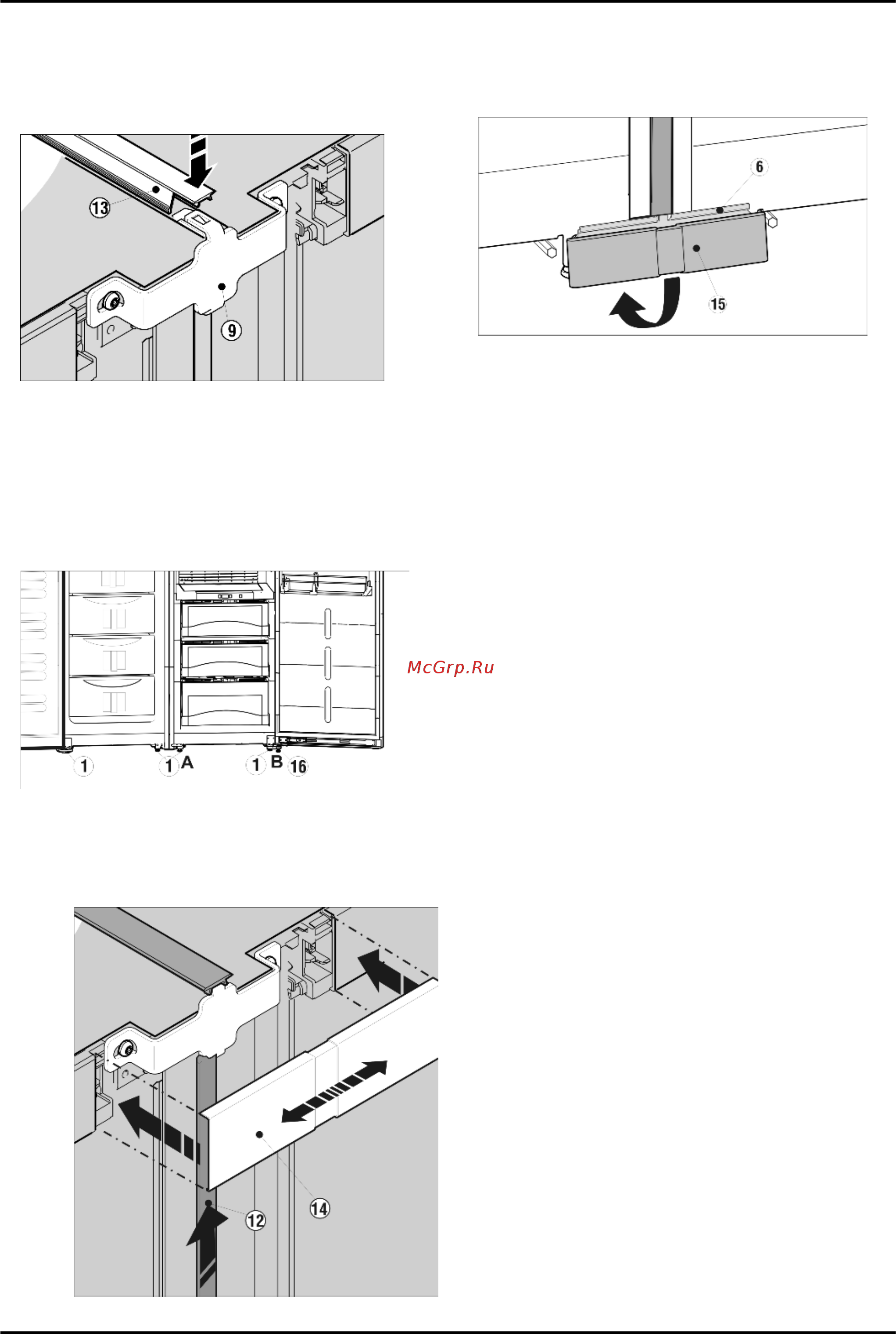

Fig. 8

На верхней стороне вдавите в щель короткую планку

Fig. 8 (13)

. Обратите внимание, чтобы вырез планки был

направлен к передней стороне устройства. Планка дол-

жна быть заподлицо с крышкой устройства на передней

кромке.

Подключите комбинацию к электросети в соответствии

с руководством по обслуживанию.

Устройства с модулем IceMaker:

Подсоедините устройство к водопроводной сети в соот-

ветствии с руководством по обслуживанию

Fig. 9

Поверните вверх регулировочные опоры, находящиеся с

внутренней стороны A, чтобы было легче перемещать

комбинацию.

Осторожно переместите комбинацию устройств в пред-

усмотренное для неё место.

Защелкните крышку

Fig. 9 (14)

на еще открытом проме-

жутке обеих заглушек участков обслуживания. Следите

за тем, чтобы наружные стороны крышки заканчивались

вровень с заглушками участков обслуживания. Для этой

цели крышка сделана выдвижной.

Fig. 10

Нижнюю крышку

Fig. 10 (15)

из комплекта установите

сверху на крепежный уголок

Fig. 10 (6)

и зафиксируйте

снизу.

Проверьте комбинацию в положении окончательной ус-

тановки и при необходимости еще раз выровняйте с по-

мощью уровня.

Снова выкрутите средние установочные опоры (А) до

контакта с полом.

При необходимости выкрутите установочную опору

Fig. 9 (16)

на опорном кронштейне (B), чтобы подпереть

дверцу.*

Монтаж "бок о бок"
