Liebherr SBS 7212 [3/29] Монтаж бок о бок

Насадка на 5

Снимите всю защитную пленку с внешней стороны ус-

тройства.

Полностью вкрутите регулируе-

мую опору B* спереди на обоих

устройствах.

Каждое устройство по-отдель-

ности выровняйте с помощью

уровня.

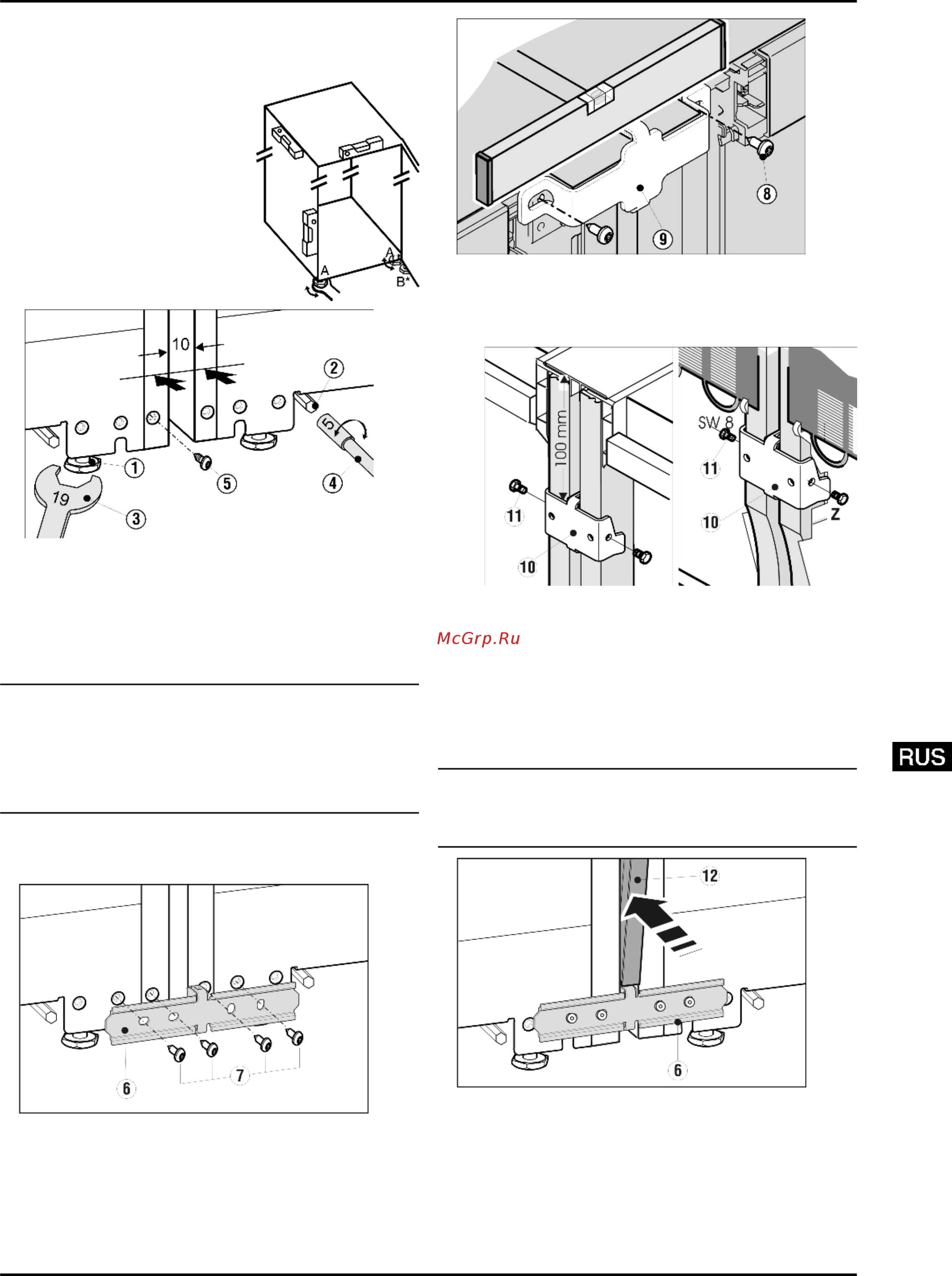

Fig. 3

Сдвиньте оба устройства так, чтобы они находились на

расстоянии 10 мм друг от друга, а передние их части на-

ходились на одной линии.

Выровняйте устройства с помощью передних регулиро-

вочных опор

Fig. 3 (1)

(гаечный ключ на 19

Fig. 3 (3)

), а

также юстировочных осей

Fig. 3 (2)

задних регулировоч-

ных опор (насадка на 5

Fig. 3 (4)

). Для точного выравни-

вания используйте уровень.

Указание

Верхние поверхности устройств должны находиться на

одинаковой высоте и в одинаковом положении. Только в

этом случае можно обеспечить безукоризненную посад-

ку крышек.

Комбинацию устройств разрешается перемещать лишь

после прочной установки всех крепёжных уголков.

Если ваше устройство оснащено предварительно смон-

тированным винтом

Fig. 3 (5)

: перед началом монтажа

SBS выкрутите винт.

Fig. 4

Сведите устройства вместе или повторно выровняйте их

и при помощи винтов

Fig. 4 (7)

из комплекта прочно при-

крутите крепежный уголок

Fig. 10 (6)

Fig. 5

Сведите устройства вместе или повторно выровняйте их

и в это время с передней стороны, сверху прикрутите

винтами

Fig. 5 (8)

большой крепежный уголок

Fig. 5 (9)

При необходимости проделайте отверстия или исполь-

зуйте аккумуляторную отвертку.

Fig. 6

С обратной стороны сверху и снизу следует установить

широкие крепежные уголки

Fig. 6 (10)

Сместите верхний крепежный уголок вверх на расстоя-

ние до 100 мм от верхнего края.

Нижний крепежный уголок вставьте в соответствующий

вырез (Z).

Затем оба крепежных уголка

Fig. 6 (10)

прочно затяните

с боков с помощью винтов с шестигранными головками

Fig. 6 (11)

Указание

Во избежание вибрационного шума не допускайте кон-

такта уголков или винтов с расположенными сзади труб-

ками!

Fig. 7

Перед установкой сведите обе перемычки планки из не-

ржавеющей стали

Fig. 7 (12)

вместе по всей длине. Так

планка легче войдет в зазор. Для вдавливания планки ис-

пользуйте мягкую ткань, чтобы не допустить образования

вмятин на ее поверхности. Планку следует вдавливать ак-

куратно и прямо, чтобы получить оптимальное соединение.

Монтаж "бок о бок"
