- 11 - Инсталляция аппаратного обеспечения
DDR3 DIMM
Чтобыисключитьрискповрежденияоборудования,доначалаустановкимодулейОЗУ
выключитеПКи отсоедините силовой кабель отблока питания. Модули ОЗУ DDR3 и
DDR2несовместимыдругсдругом,равнокакисмодулямиDDRSDRAM.Передтемкак
приступитькинсталляциимодулейубедитесьвтом,чтоподготовленнаядляэтихцелей
памятьсоответствуетспецификациинамодулиDDR3SDRAM.

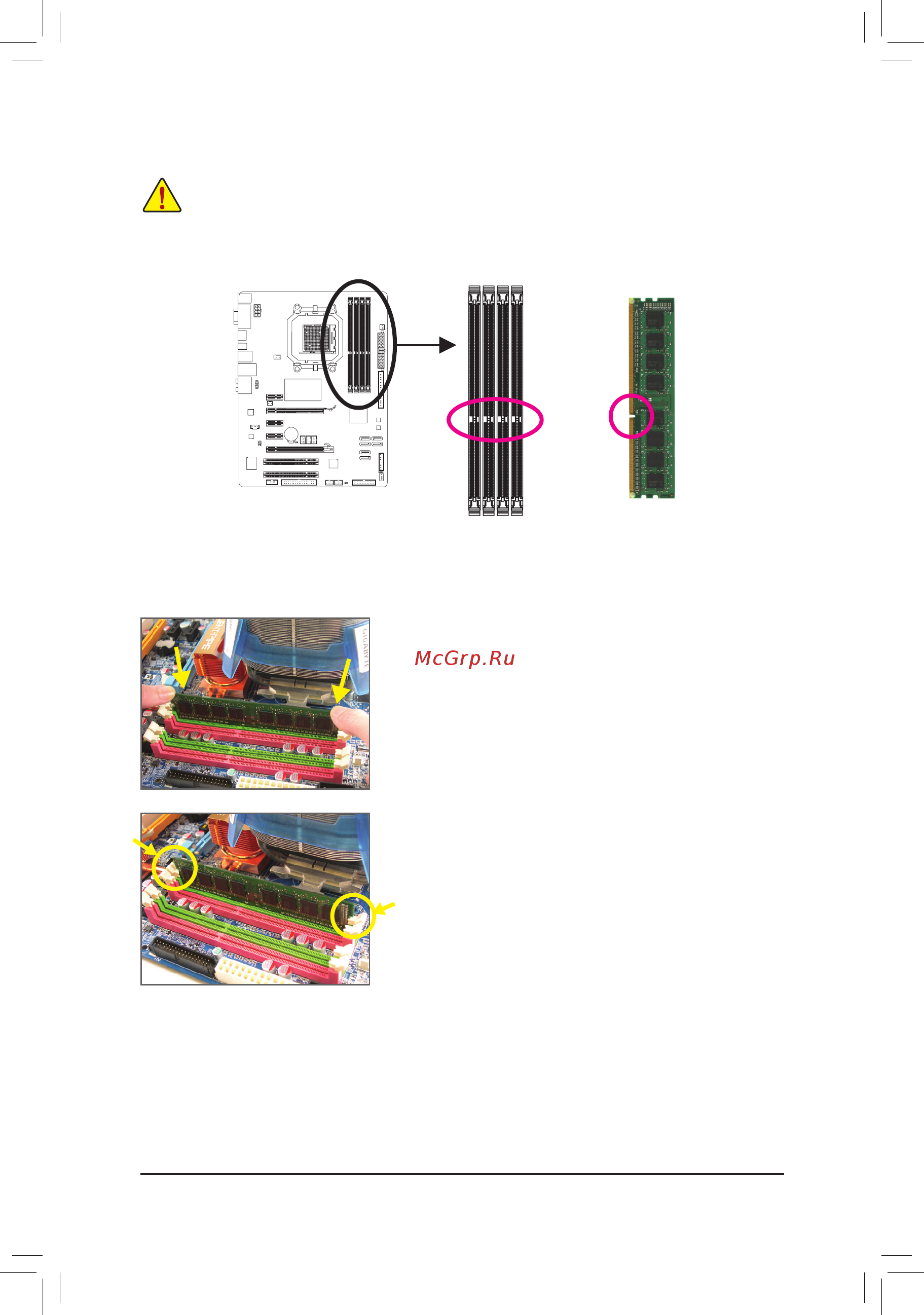

1-4-2 УстановкамодулейОЗУ
На печатной плате любого модуля ОЗУ DDR3 присутствует специальная выемка, которая облегчает
процедуру инсталляции. Приведенное далее пошаговое руководство поможет корректно установить
модули в соответствующие DIMM-разъемы на системной плате.
Шаг 1:
Приведите защелки-фиксаторы, расположенные по обе
стороны DIMM-разъема, в открытое состояние. Сориентируйте
модуль памяти по отношению к DIMM-разъему должным
образом. Установите модуль в разъем. Слегка нажимая
пальцами рук, как это показано на изображении, на верхний
край модуля, приложите равномерное вертикальное усилие в
направлении разъема до характерного щелчка.
Шаг 2:
Характерный звук и фиксация защелок в пазах по краям
печатной платы модуля свидетельствуют о корректном
выполнении процедуры установки модуля ОЗУ.
Выемка
