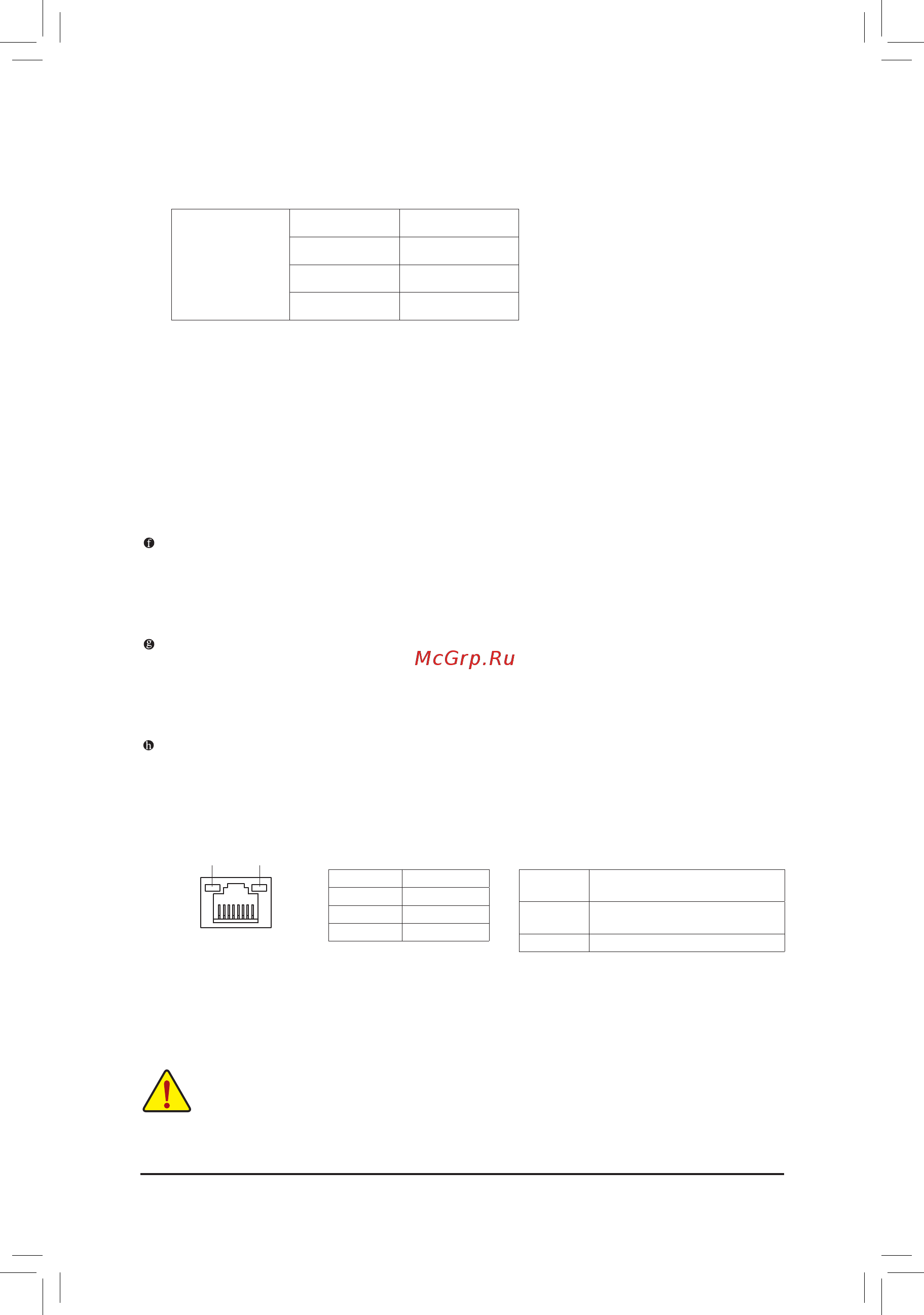

- 15 - Инсталляция аппаратного обеспечения
ОптическийвыходS/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
ПортIEEE1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность
подключать к ПК высокоскоростные устройства в режиме hotplug (т.н. "горячая замена" -
подключение/отключение устройства к системе без необходимости отключения ПК). Используйте
этот порт для подключения периферийных устройств с интерфейсом IEEE 1394a.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на разъеме.
A.Двухмониторнаяконфигурация:
Системная плата оснащена тремя портами для вывода видеосигнала: DVI-D, HDMI и D-Sub. В
приведенной ниже таблице указаны возможные комбинации применения портов.
• Прежде чем извлечь кабель из сетевой розетки RJ-45 на задней панели системной платы,
отключите кабель от сетевого устройства/розетки на другом конце кабеля, а уже затем
отключите его от разъема на системной плате.
• Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно, в направлении,
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
Режим Dual
Display
Вариант Применимо
DVI-D + D-Sub Да
DVI-D + HDMI Нет
HDMI + D-Sub Да
Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Пояснения
Мигает Осуществляется прием и передача
данных
Выключен Прием и передача данных отсутствуют
B.ВоспроизведениеHDDVDиBlu-ray:
Для полноценного воспроизведения HD DVD и Blu-Ray дисков рекомендуется соблюдать
минимальные системные требования, приведенные ниже.
• ОЗУ: Два 1-Гбайт модуля DDR3 1066 МГц (двухканальный режим работы).
• Настройки BIOS: Минимум 256 Мбайт для UMA Frame Buffer Size (подробная информация
изложена в Главе 2, BIOS Setup раздел "Advanced BIOS Features").
• Прикладное ПО: CyberLink PowerDVD 8.0 и последующие версии (опция Hardware Acceleration/
Аппаратное ускорение видео должна быть активирована).
• Монитор(ы), совместимые с технологией HDCP.
