- 9 - Инсталляция аппаратного обеспечения

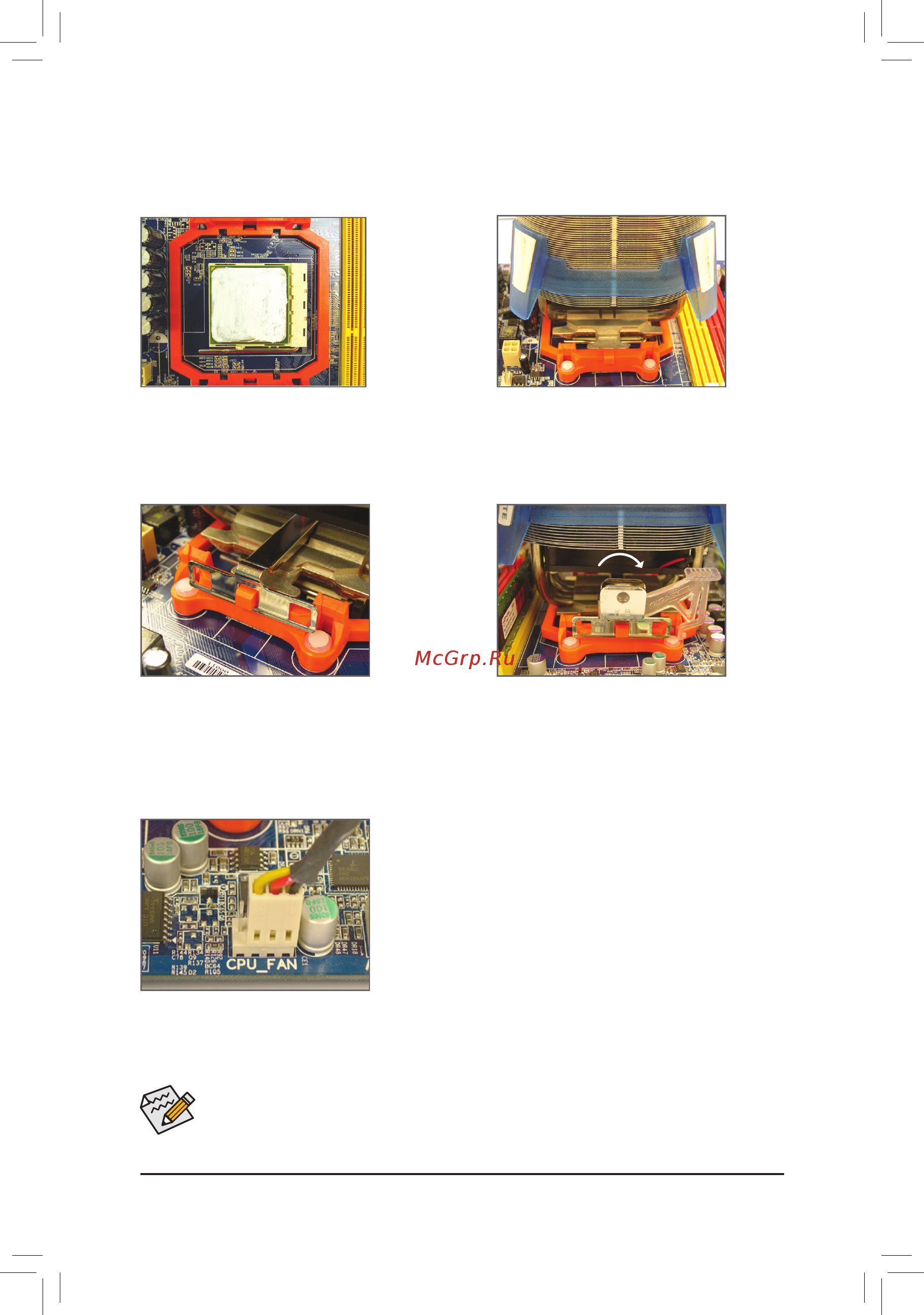

1-3-2 Установкасистемыохлаждения
Пошаговая инструкция для корректной установки системы охлаждения ЦП (на примере оригинальной
системы охлаждения компании GIGABYTE).
Шаг 1:
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорное гнездо
системной платы.
Шаг 2:
Установите на процессор систему
охлаждения.
Шаг 3:
Зафиксируйте скобу, удерживающую систему
охлаждения, как показано на изображении.
Шаг 4:
Поверните кулачковый зажим по часовой
стрелке, как показано на изображении,
чтобы заблокировать скобу крепления.
Если система охлаждения отличается от
оригинальной, обратитесь к Руководству по
установке из комплекта поставки.
Шаг 5:
Подключите кабель питания вентилятора системы охлаждения
к соответствующему разъему (CPU_FAN) на системной плате.
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения
от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне
контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.
Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
