DSL-2540U ADSL/Ethernet-маршрутизатор cо
встроенным коммутатором
Руководство пользователя
Обзор маршрутизатора
Задняя панель

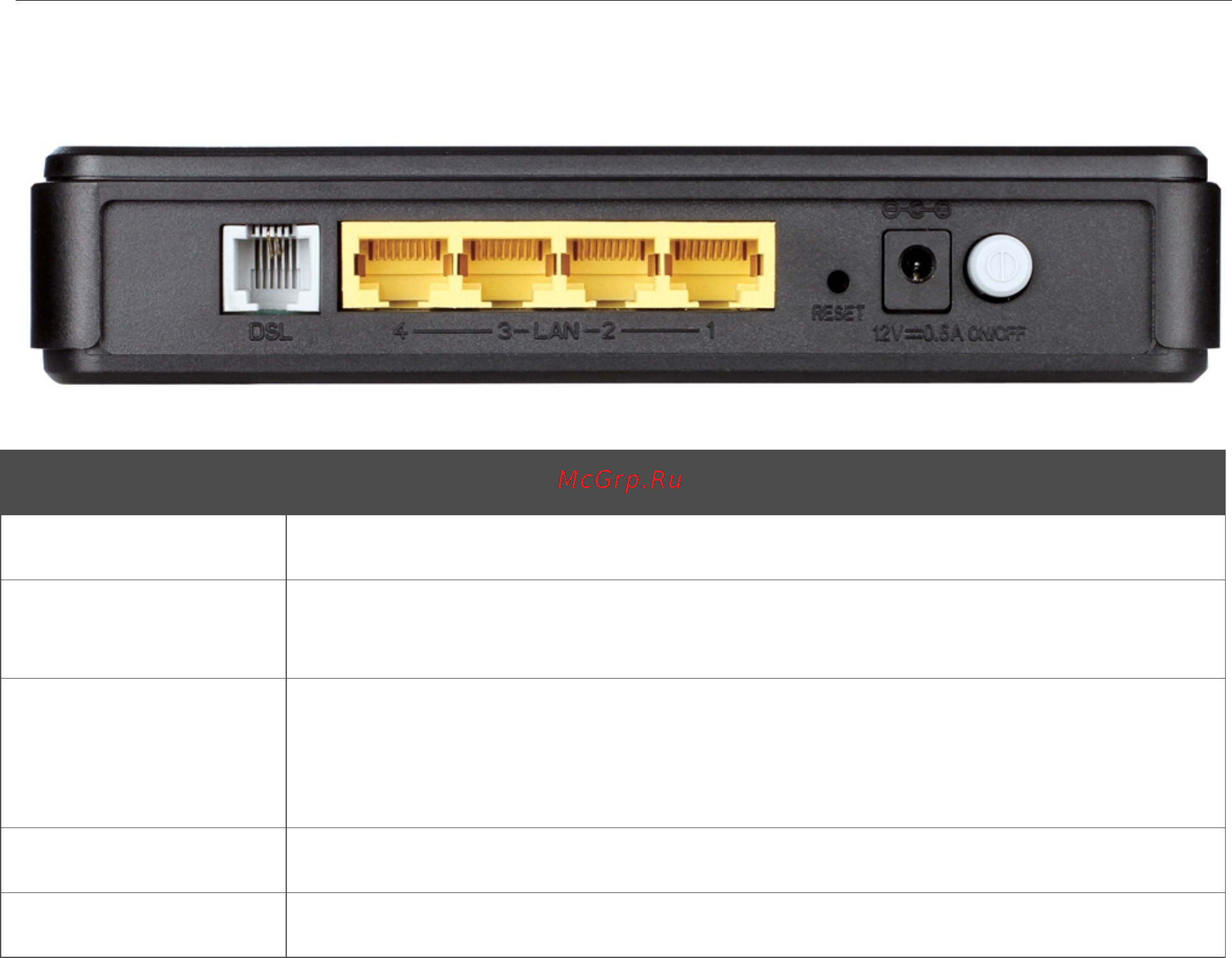

Рисунок 2. Вид задней панели DSL-2540U.
Порт Описание
DSL
DSL-порт для подключения маршрутизатора к телефонной линии.
LAN 1-4
4 Ethernet-порта для подключения Ethernet-устройств. Один порт может быть
использован для подключения к выделенной Ethernet-линии.
RESET
Кнопка для сброса настроек к заводским установкам.
Для восстановления заводских установок необходимо нажать и удерживать
7-10 секунд (при включенном устройстве).
12V=0.5A
Разъём питания.
ON/OFF
Кнопка для включения/выключения маршрутизатора.
Страница 10 из 77
