DSL-2540U ADSL/Ethernet-маршрутизатор cо
встроенным коммутатором
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель

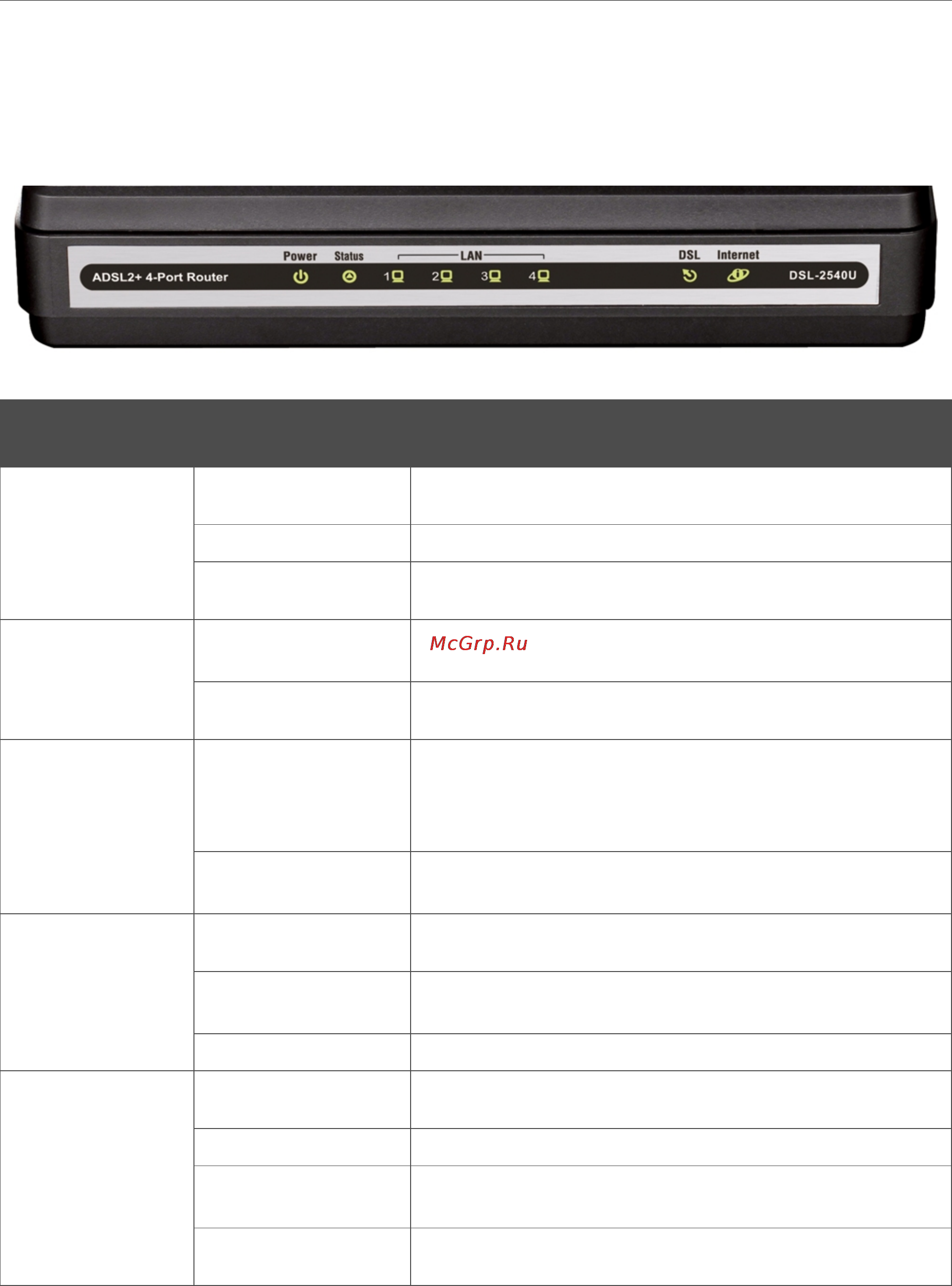

Рисунок 1. Вид передней панели DSL-2540U.
Светодиодный
индикатор
Режим Значение
Power
Горит постоянно
(зелёный)
Питание включено
Не горит
Питание отключено
Горит постоянно
(красный)
Маршрутизатор в режиме аварийного восстановления
Status
Мигает (зеленый)
Через маршрутизатор проходит трафик (Интернет-
трафик)
Не горит или горит
постоянно (зеленый)
Ошибка системы
LAN 1-4
Горит постоянно
(зеленый)
Устройство подключено к соответствующему порту
маршрутизатора (для LAN-порта, настроенного как
WAN-порт, – маршрутизатор подключен к Ethernet-
линии)
Мигает (зеленый)
Соответствующий LAN-порт активен (трафик в одном
из направлений)
DSL
Горит постоянно
(зеленый)
Синхронизация DSL прошла успешно
Мигает (зеленый)
Попытка обнаружить несущий сигнал и
синхронизировать DSL
Не горит
Нет несущего сигнала
Internet
Горит постоянно
(зеленый)
WAN-соединение (Ethernet и (или) ADSL) установлено
Мигает (зеленый)
Авторизация прошла успешно
Не горит
Маршрутизатор работает в режиме моста или нет WAN-
соединения (ни Ethernet, ни ADSL)
Горит постоянно
(красный)
Ошибка при выполнении авторизации
Страница 9 из 77
