Magner 35-2003 Серый (SYS-005183) [4/12] Состав и описание компонентов
![Magner 35-2003 Серый (SYS-005183) [4/12] Состав и описание компонентов](/views2/1383008/page4/bg4.png)
5
MAGNER 352003
Счетчик банкнот
Рис. 2. Вид спереди
Рис. 3. Датчики счета Рис. 4. Рычаг освобожде
ния замятой банкноты
Рис. 5. Вид сзади
4
www.magner.ru www.systema.biz

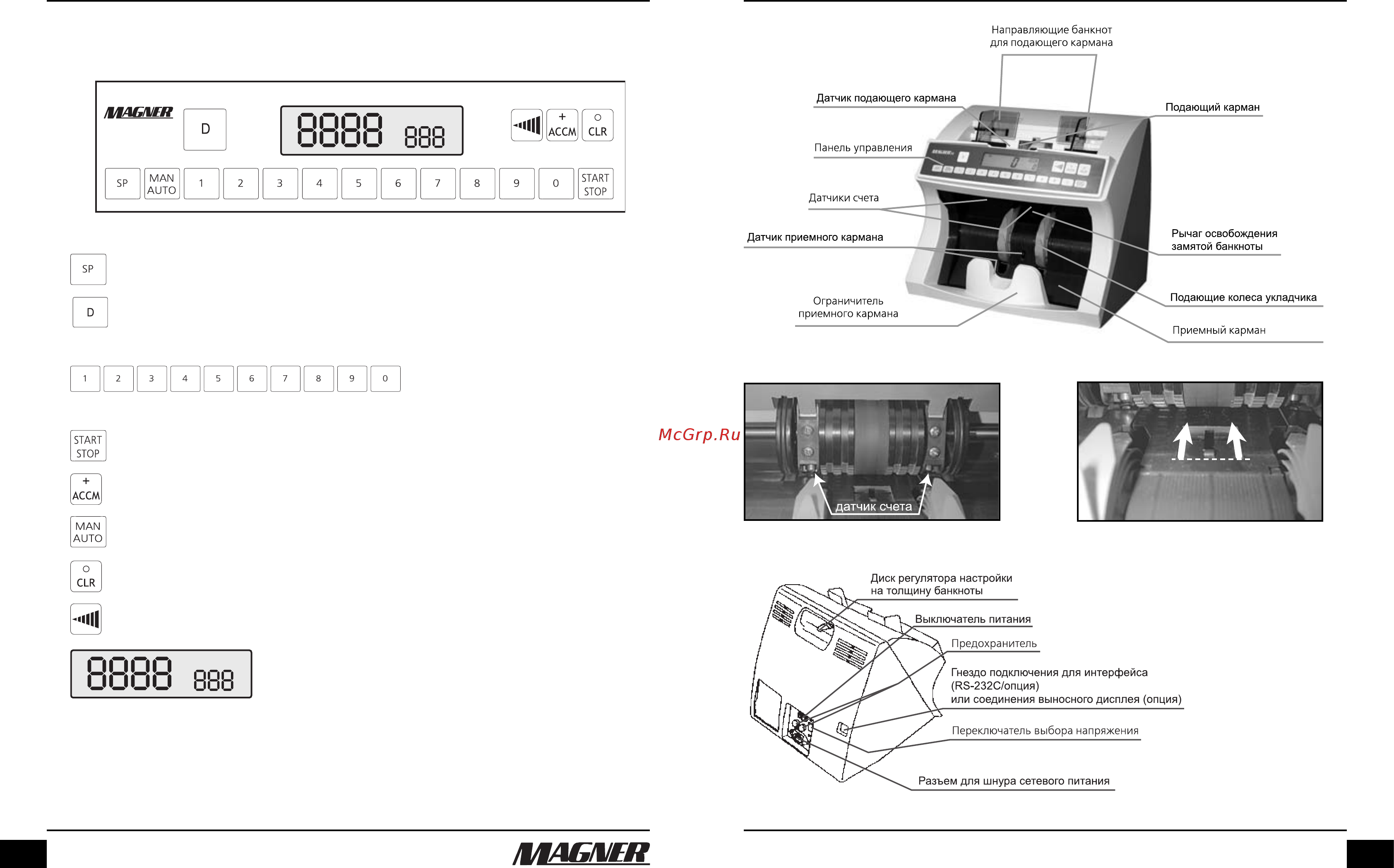

СОСТАВ И ОПИСАНИЕ КОМПОНЕНТОВ
Рис. 1. Панель управления
клавиша выбора скорости
клавиша включения контроля длины банкноты
числовые клавиши
установки количества
банкнот в пачке
клавиша включения режимов старт/стоп
клавиша включения режима накопления
клавиша включения режимов ручной/автостарт
клавиша cброс
клавиша установки уровня плотности
ЖКдисплей (4х разрядный дисплей,
+ 3х разрядный дисплей)
Содержание
- Счетчик банкнот 1
- Введение 2
- Содержание 2
- Требования по эксплуатации и технике безопасности 3
- Установка 3
- Состав и описание компонентов 4
- Назначение компонентов 5
- Банкноты другого номинала 7
- Для избежания проблем пожалуйста следуйте следующим рекомендациям инструкции 1 подготовьте банкноты а удалите из пачки банкнот скрепки резинки бирки и другие посторонние предметы б перед началом счета подготовьте пачку банкнот как это показано на рис 6 и удалите из нее 7
- Другие посторонние предметы прикрепленные или вложенные в пачку в отложите банкноты в сторону не кладите банкноты в подающий карман счетчика пока не установите необходимые настройки извлеките банкноты если таковые есть из подающего и приемного карманов 7
- Используйте предохранители только рекомендованного типа и номиналом 2 а 7
- Оборванные влажные жирные или грязные банкноты 7
- Перед началом работы убедитесь что счетчик подсоединен к ис точнику питания 7
- Переключатель выбора напряжения 7
- Пожалуйста убедитесь что напряжение установленное переклю чателем соответствует напряжению сети 7
- Порядок работы 7
- Предохранитель 7
- Предупреждение счетчик валюты начнет работать сразу же как только вы его включите 7
- Разъем для подключения дополнительных устройств 7
- Разъем для шнура сетевого питания 7
- Рис 6 подготовка к работе 7
- Счетчик имеет возможность опция подключения компьютера интерфейс rs 232c и выносного дисплея 7
- Magner 35 2003 8
- Www magner ru www systema biz 8
- В случае возникновения ошибки счетчик автоматически прекращает ра боту и подает звуковой сигнал на 4 х разрядном дисплее появляются и ми гают попеременно код ошибки и количество просчитанных банкнот при возникновении ошибки результат подсчета банкнот может быть не точным 8
- Для определения возможной причины ошибки или отказа и действий по их устранению используйте информацию представленную в нижеприве денной таблице 8
- Если при эксплуатации счетчика банкнот вы столкнулись с ошибкой сле дующий раздел поможет вам устранить проблему в некоторых случаях в процессе работы происходит сбой но код ошибки не высвечивается в таблице на стр 14 указаны необходимые действия для устранения этого сбоя 8
- Коды ошибок 8
- Нажмите клавишу d рис на дисплее появится буква d при обнаружении отличающейся по длине банкноты счетчик остановится и на дисплее отобразится код ошибки ds1 последней в приемном кармане окажется банкнота длина которой не соответствует первой банкноте удалите последнюю банкноту из приемного кармана и продолжите счет нажав клавишу clr удаленная банкнота в счет не идет для устранения многократно возникающей ошибки обратитесь к разделу коды ошибок 8
- Неисправности 8
- Примечание после устранения причин ошибки необходимо обнулить показания 4 х разрядного дисплея клавишей clr и произвести повторный пересчет пачки банкнот 8
- Счетчик банкнот 8
- Magner 35 2003 9
- Www magner ru www systema biz 9
- Если предложенные выше рекомендации по устранению неполадок не решили вашу проблему обратитесь в севисную службу 9
- Замечание выключение счетчика приводит к потере итоговых данных 9
- Неисправности 9
- Очистка замятия заторов вручную 9
- Рис 7 рычаг освобождения рис 8 блокировка рычага зажатой банкноты освобождения зажатой банкноты 9
- Счетчик банкнот 9
- Удалите все банкноты из подающего и приемного карманов удалите банкноты находящиеся внутри счетчика используя рычаг освобождения зажатой банкноты 9
- Технические характеристики 10
- Уход за счетчиком банкнот 10
