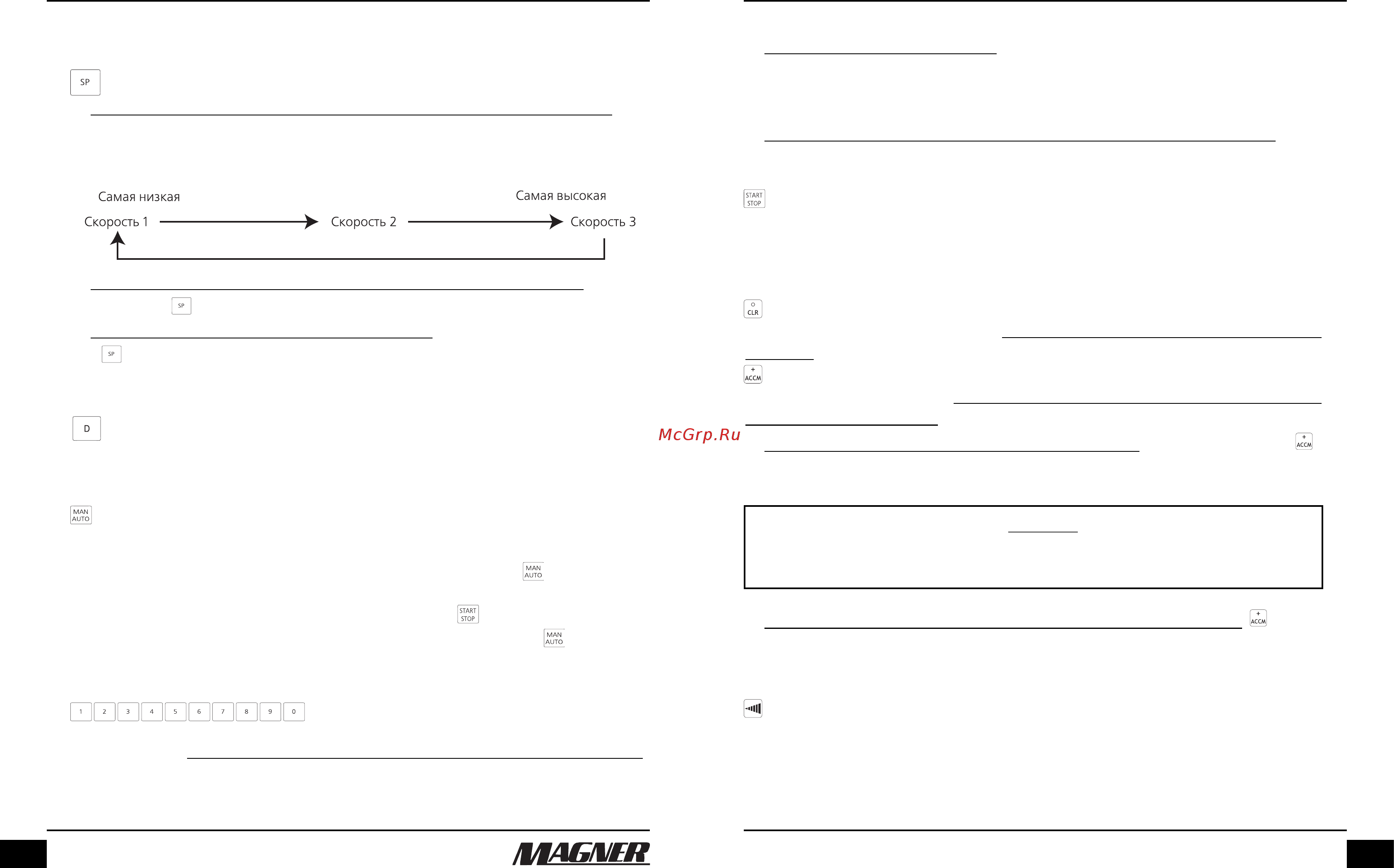

Magner 35-2003 Серый (SYS-005183) [5/12] Назначение компонентов
![Magner 35-2003 Серый (SYS-005183) [5/12] Назначение компонентов](/views2/1383008/page5/bg5.png)
7
MAGNER 352003
Счетчик банкнот
Для задания размера пачки наберите требуемое число, используя
функциональные клавиши от "0" до "9". 3*х разрядный дисплей по*
кажет установленное количество банкнот в пачке.
Машина готова к подсчету заданного количества банкнот.
Для очистки установки текущего количества банкнот в пачке
наж*
мите несколько раз клавишу "0", пока 3*х разрядный дисплей не по*
кажет 0.
Клавиша «СТАРТСТОП»
z Эта клавиша активна, когда включен ручной режим «MAN».
z Машина начинает счет после нажатия этой клавиши
z При нажатии клавиши «START/STOP» машина прекратит счет
(в этом случае результат счета банкнот может быть неточен).
Клавиша "Сброс"
Нажатие на клавишу «CLR» обнуляет показания на 4*х разрядном
дисплее.
Клавиша накопления
Эта функция помогает подсчитать общее количество банкнот, про
*
шедших через счетчик.
Для запуска режима суммирования банкнот нажмите клавишу ,
появившаяся на дисплее надпись "ACCM" будет означать, что дан*
ная функция включена.
ВАЖНО
Любую пачку, счет которой был прерван ошибкой,
необходимо пересчитать заново.
Для выключения этой функции нажмите снова клавишу . Над*
пись на дисплее «ACCM» исчезнет. Когда снова начнется пересчет,
дисплей начнется с нуля.
Клавиша установки регулировки уровня плотности
Можно установить пять различных уровней плотности.
Банкноты более темного или более светлого цвета можно считать
с меньшим количеством ошибок, используя этот режим.
6
НАЗНАЧЕНИЕ КОМПОНЕНТОВ
Клавиша выбора скорости
На данной модели можно установить три скорости счета банкнот:
SP1 * 600 банкнот в минуту
SP2 * 1200 банкнот в минуту
SP3 * 1500 банкнот в минуту
Для того чтобы посмотреть установленную скорость счета,
нажми*
те клавишу
Для того чтобы изменить скорость счета,
нажмите повторно клави*
шу , пока на экране не отобразится нужная вам скорость. Устано*
вленная вами скорость сохранится после выключения счетчика банк*
нот.
Клавиша включения контроля длины банкноты
Режим включает сравнение банкнот по длине и отбраковку
банкнот несоответствующей длины (заводская установка
несоответствия длин банкнот составляет 10 мм).
Клавиша запуска в ручном или автоматическом режиме
Эта клавиша устананавливает на машине ручной либо автома*
тический режим запуска счета.
Для включения ручного режима, нажмите клавишу . На дисплее
высветится "Мan". При укладке банкнот в подающий карман маши*
на запустится только после нажатия клавиши .
Для выключения ручного режима, нажмите клавишу . Надпись
"Мan" на дисплее исчезнет. Машина запустится сразу после укладки
банкнот в подающий карман.
Клавиши установки количества
банкнот в пачке
Вы можете установить произвольное количество банкнот в пачке
,
от 0 до 999. Для того чтобы оператор мог извлечь пересчитанные
банкноты из приемного кармана счетчика, после подсчета банкнот
машина прекращает работу (значение по умолчанию 200).
