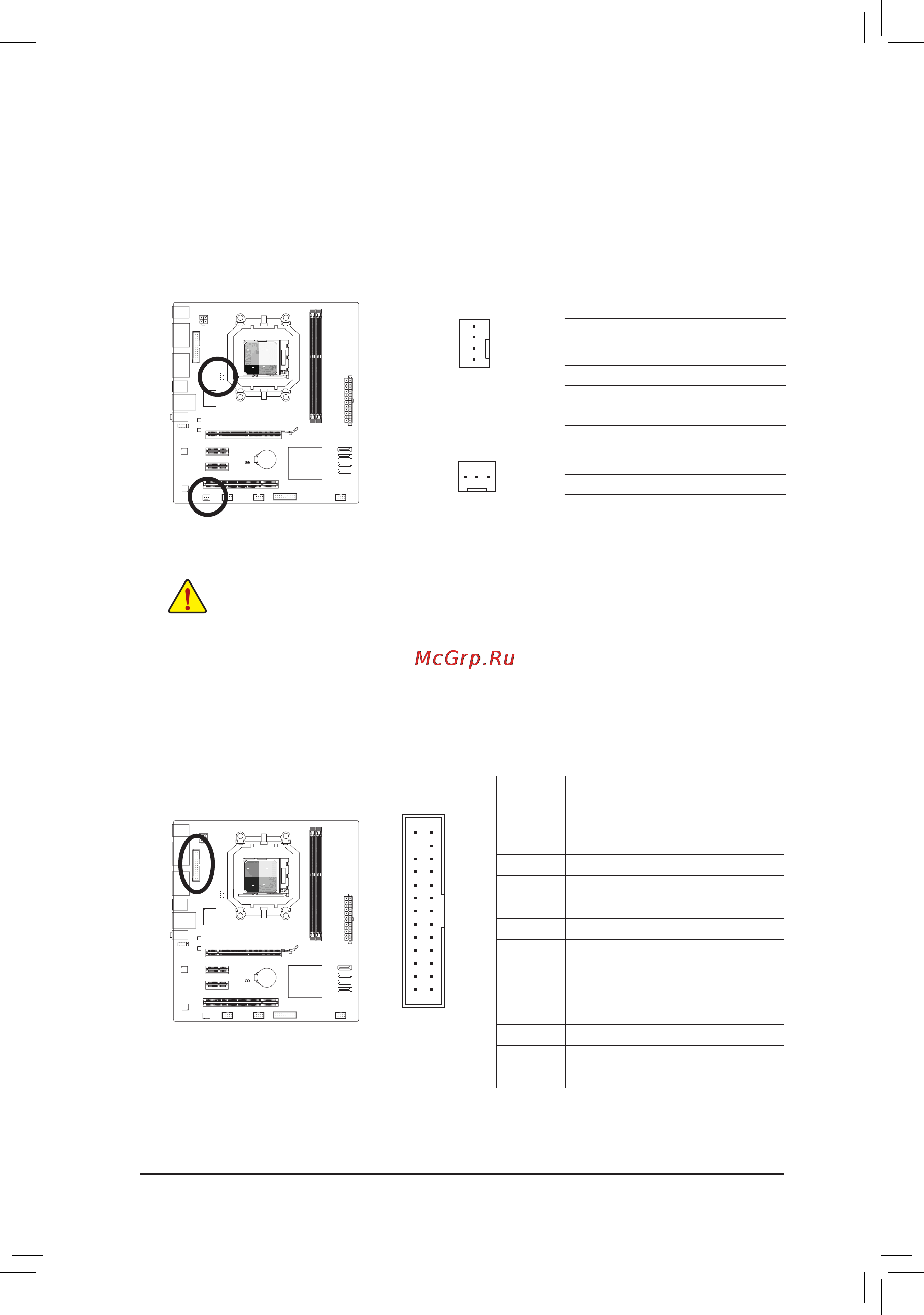

- 11 - Инсталляция аппаратного обеспечения
3/4) Разъемы CPU_FAN/SYS_FAN для подключения вентиляторов
На системной плате установлены 4-контактные разъемы (CPU_FAN), а также 3-контактные
разъем (SYS_FAN) для подключения системного вентилятора. Подключая вентиляторы к этим
разъемам, соблюдайте полярность (черный провод кабеля соответствует контакту "Земля").
Системная плата поддерживает возможность регулировки скорости вращения вентилятора ЦП.
Для обеспечения необходимого теплорассеивания рекомендуется задействовать системный
вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.
CPU_FAN
DEBUG
PORT
G.QBOFM
1
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может
вывести эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
5) LPT (Разъем параллельного порта)
Этот разъем может быть выведен на заднюю панель корпуса с помощью специальной планки не
входящей в комплект поставки. Для приобретения этой планки обратитесь к локальному дилеру.
SYS_FAN
1
DEBUG
PORT
G.QBOFM
26 25
1
2
CPU_FAN:
Нумерация
контактов
Пояснения
1 GND
2 +12 В/Контроль скорости
3 Контакт датчика
4 Контроль скорости вращения
SYS_FAN:
Нумерация
контактов
Пояснения
1 GND (контакт Земля)
2 +12 В
3 Контакт датчика
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1 STB- 14 GND
2 AFD- 15 PD6
3 PD0 16 GND
4 ERR- 17 PD7
5 PD1 18 GND
6 INIT- 19 ACK-
7 PD2 20 GND
8 SLIN- 21 BUSY
9 PD3 22 GND
10 GND 23 PE
11 PD4 24 No Pin
12 GND 25 SLCT
13 PD5 26 GND
