Инсталляция аппаратного обеспечения - 6 -
1-3 Установка ЦП и системы охлаждения
1-3-1 Установка центрального процессора
Осмотрите системную плату и процессор. Найдите на процессорном разъеме и корпусе ЦП
специальную треугольную метку.
Прежде чем приступать к установке ЦП внимательно прочтите следующие рекомендации:
Убедитесь в том, что процессор совместим с системной платой
•
(Перечень ЦП, совместимых с системной платой, размещен на сайте GIGABYTE.)
Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и
•
отсоедините силовой кабель от блока питания.
Осмотрите процессор со стороны контактной группы и визуально определите местонахождения
•
первого контакта. Конструктив ЦП спроектирован таким образом, чтобы исключить возможность
некорректной установки устройства в процессорный разъем (CPU Socket). Идентифицировать
первый контакт поможет специальная метка на корпусе, предназначенная для ориентации ЦП
перед его установкой в процессорный разъем.
Нанесите тонкий слой термопасты на металлическую поверхность корпуса ЦП.
•
Не включайте ПК, прежде чем система охлаждения ЦП не будет установлена. В противном
•
случае, вероятен риск выхода из строя процессора в результате перегрева.
Установите частоту ЦП согласно данным указанным в спецификации. Не рекомендуется
•
устанавливать частоту системной шины вне рабочего диапазона, предусмотренного
спецификацией. Если возникла необходимость установить повышенную частоту, пожалуйста,
согласуйте все взаимосвязанные параметры, сверившись с характеристиками ключевых
компонентов системы (процессор, графическая плата, модули ОЗУ, жесткий диск и др.).

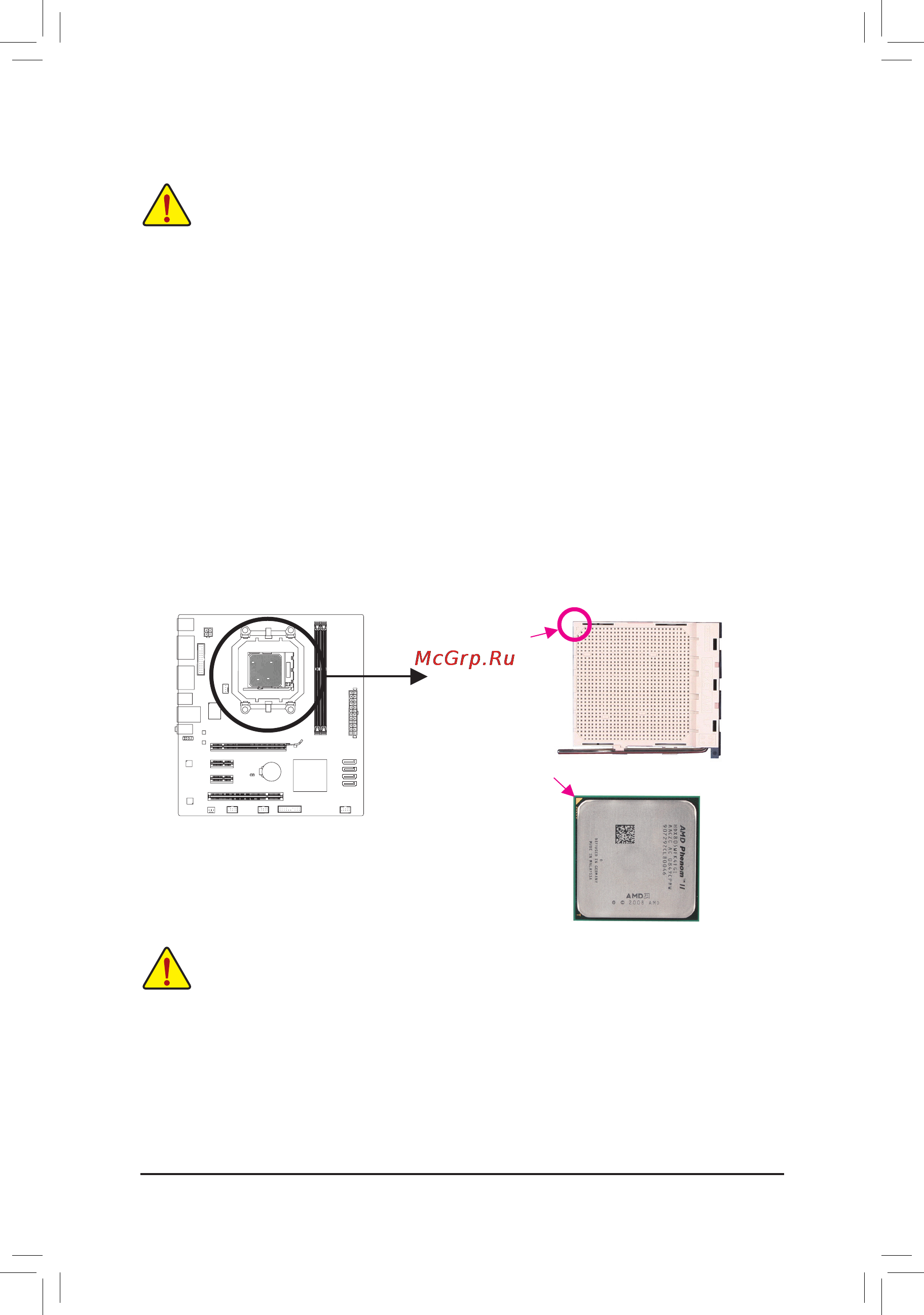

Процессор для гнезда AM3
Процессорный разъем
(гнездо Socket AM3)
Треугольная метка-маркер
первого контакта ЦП
Треугольная метка
п ер в о г о ко н т а к та
гнезда Socket AM3
1-4 Установка системной памяти
Прежде чем приступить к инсталляции системной памяти внимательно прочтите рекомендации:
Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с системной платой.
•
Эти рекомендации касаются марки изготовителя модулей ОЗУ, их идентичной емкости, рабочей
частоты, а также производителя микросхем памяти
(Перечень модулей ОЗУ, совместимых с системной платой, размещен на сайте GIGABYTE.)
Чтобы исключить риск повреждения оборудования, до начала установки модулей ОЗУ выключите
•
ПК и отсоедините силовой кабель от блока питания.
Конструктив модулей памяти спроектирован таким образом, чтобы исключить возможность
•
некорректной установки ОЗУ в соответствующие DIMM-разъемы на системной плате. Однозначная
ориентация модулей по отношению к разъему существенно упрощает процедуру монтажа.
Разверните модуль таким образом, чтобы специальная выемка на печатной плате совпала с
позиционным ключом DIMM-разъема.
