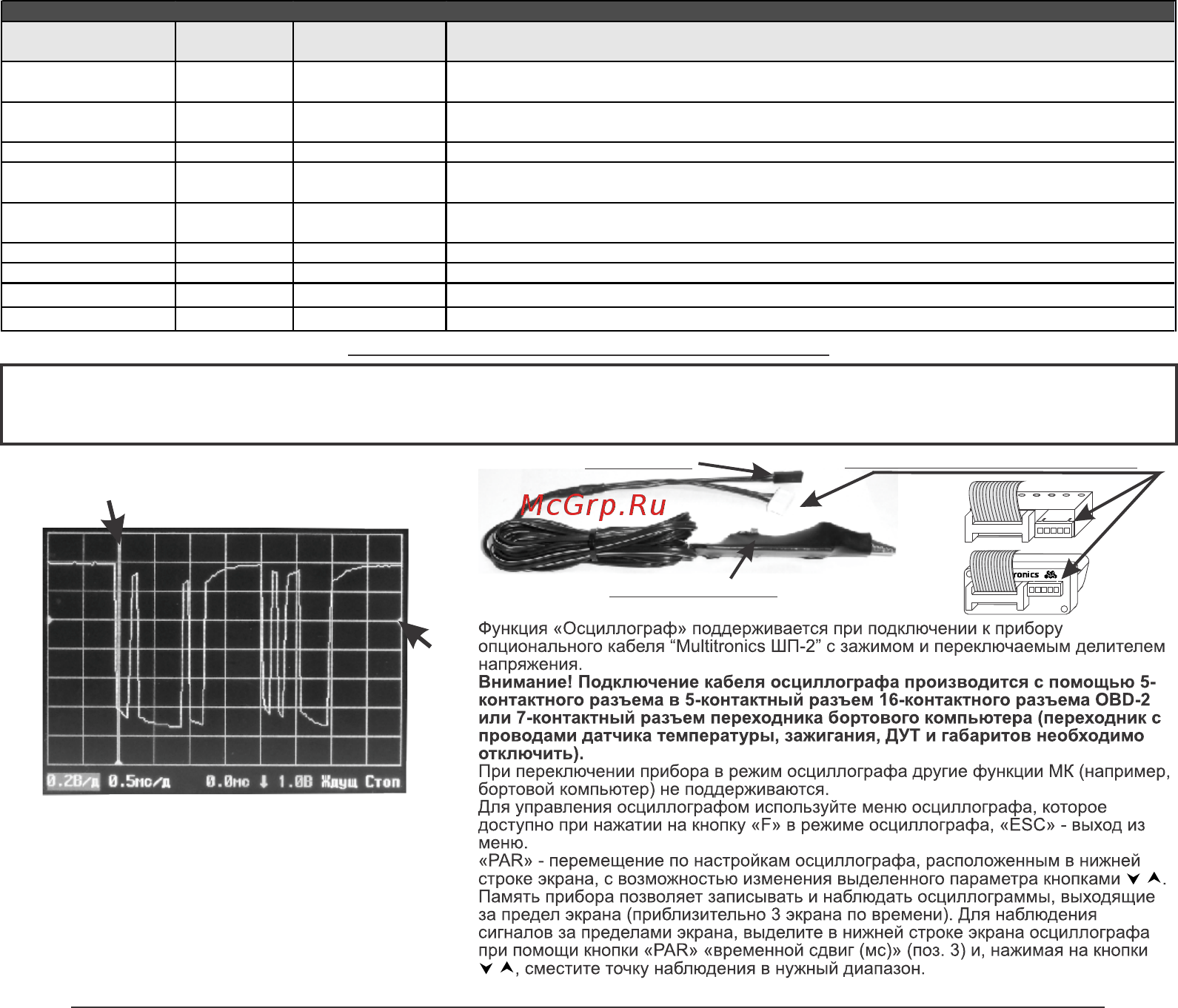

Multitronics C-900 [54/58] Дисплей осцилографа
![Multitronics C-900 [54/58] Дисплей осцилографа](/views2/1454756/page54/bg36.png)
1 - цена деления по оси напряжения
2 - цена деления по оси времени
3 - временной сдвиг (мс)
4 - фронт запуска
5 - уровень запуска
6 - режим запуска осциллографа
7 - режим работы развертки
Ось напряжения
Ось времени
1 2 3 4 5 6 7
Маркер временного старта
Маркер уровня синхронизации
Опциональный кабель Multitronics ШП-2
Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.
Дисплей осцилографа
Внимание! Запрещено подключать кабель к источнику напряжения свыше 20В (от пика до пика) при положении переключателя
делителя 1:1, свыше 100В - при делителе 1:10, свыше 400В - при делителе 1:100.
Внимание! Запрещено подключать непосредственно вход габаритов к источнику напряжения свыше 20В (от пика до пика) без
использования “Multitronics ШП-2”
-54-
1:1
1:10
1:100
не используется
Переключатель делителя
5-контактный разъем для подключения к МК
Пункт в меню Значение
Горячая
кнопка
Описание функции
Сохранить
данные
Данные сохраняются в памяти МК для дальнейшего наблюдения на персональном
компьютере из программы «Params32.exe».
Запуск
Стоп
Один; Пуск
«SER»
«Пуск» - автоматический запуск
«Один» - однократный запуск при нажатии на кнопку «Set»
Режим Ждущ.; Авто «TRIP» Запуск в зависимости от уровня запуска или без зависимости от него.
Время/дел, мс 0.5...500
Цена деления шкалы осциллографа по оси времени в миллисекундах на клетку.
Доступные значения: 0.5; 1; 2; 5; 10; 20; 50; 100; 200; 500
Вх. делитель 1:1...1:100
В зависимости от положения переключателя на опциональном кабеле выберите
соответствующую установку: 1:1 — 0...8 В; 1:10 — 0...80 В; 1:100 — 0...400 В
Вольт/дел 0,2...100 Цена деления шкалы осциллографа по оси напряжения в вольтах.
Ур. запуска, В 0...400 Уровень запуска в зависимости от установки входного делителя.
Запуск фронт
↑ ↓
«ESC» Запуск восходящим или нисходящим фронтом.
Закончить работу Выход из режима осциллографа и переход в режим бортового компьютера.
10.13. Осциллограф (меню доступно при нажатии на кнопку F)
