4 Монтаж
10 Руководство по установке и техническому обслуживанию LYNX condens 0020223018_01
3.6 Правила упаковки, транспортировки и
хранения
Приборы поставляются в упаковке предприятия-изгото-
вителя.
Приборы транспортируются автомобильным, водным и
железнодорожным транспортом в соответствии с пра-
вилами перевозки грузов, действующими на конкретном
виде транспорта. При транспортировке необходимо пре-
дусмотреть надежное закрепление изделий от горизон-
тальных и вертикальных перемещений.
Неустановленные приборы хранятся в упаковке пред-
приятия-изготовителя. Хранить приборы необходимо в
закрытых помещениях с естественной циркуляцией воз-
духа в стандартных условиях (неагрессивная и беспы-
левая среда, перепад температуры от –10 °C до +37 °C,
влажность воздуха до 80%, без ударов и вибраций).
3.7 Срок хранения
– Срок хранения: 2 года с даты поставки
3.8 Срок службы
При условии соблюдения предписаний относительно
транспортировки, хранения, монтажа и эксплуатации,
ожидаемый срок службы изделия составляет 10 лет с
момента установки.
3.9 Дата производства
Дата производства (неделя, год) указаны в серийном
номере на маркировочной табличке:
– третий и четвертый знак серийного номера указы-
вают год производства (двухзначный).
– пятый и шестой знак серийного номера указывают
неделю производства (от 01 до 52).
4 Монтаж
4.1 Извлечение изделия из упаковки
1. Извлеките изделие из картонной упаковки.
2. Снимите защитные пленки со всех элементов изде-
лия.
4.2 Проверка комплектности
▶ Проверьте комплект поставки на комплектность и
отсутствие повреждений.
Количе-
ство
Название
1
Теплогенератор
1
Держатель аппарата
1 гибкая линия отвода конденсата
1 гибкая линия для предохранительного
клапана
1 Монтажный шаблон
1 Дополнительный пакет с документацией

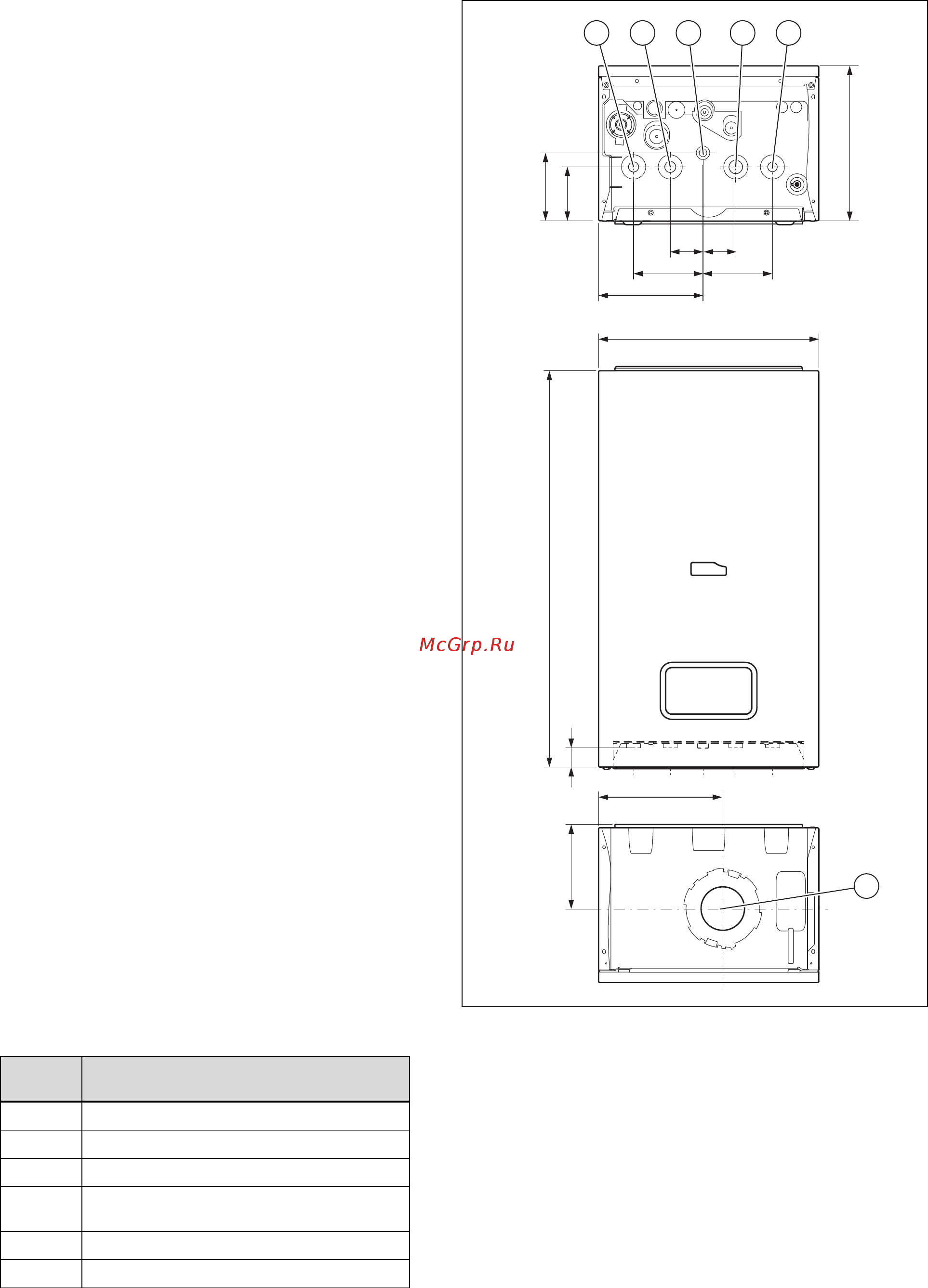

4.3 Размеры
96
121
34
123
185
390
123
58 58
170
702
150
280
1 2 3 4 5
6
1 Подающая линия
системы отопления
2 Подключение горячей
воды или подающая
линия накопителя
3 Подключение газа
4 Подключение холод-
ной воды или обрат-
ная линия накопителя
5 Обратная линия си-
стемы отопления
6 Подключение си-
стемы воздухово-
дов/дымоходов
