5 Установка
12 Руководство по установке и техническому обслуживанию LYNX condens 0020223018_01
4.9 Демонтаж/монтаж боковой части
4.9.1 Демонтаж боковой части
Осторожно!
Вероятность материального ущерба в
результате механической деформации!
Если вы демонтировали обе боковые ча-
сти, то может произойти механическая де-
формация изделия, что, в свою очередь,
может привести к повреждениям, напри-
мер, трубной обвязки, что может повлечь
за собой возникновение негерметично-
стей.
▶ Всегда демонтируйте только одну бо-
ковую часть, и никогда - обе части од-
новременно.
Указание
При достаточном расстоянии (минимум 70 мм)
для облегчения работ по техническому обслу-
живанию и ремонту вы можете демонтировать
боковую часть.
2x
1
A
B
C
D

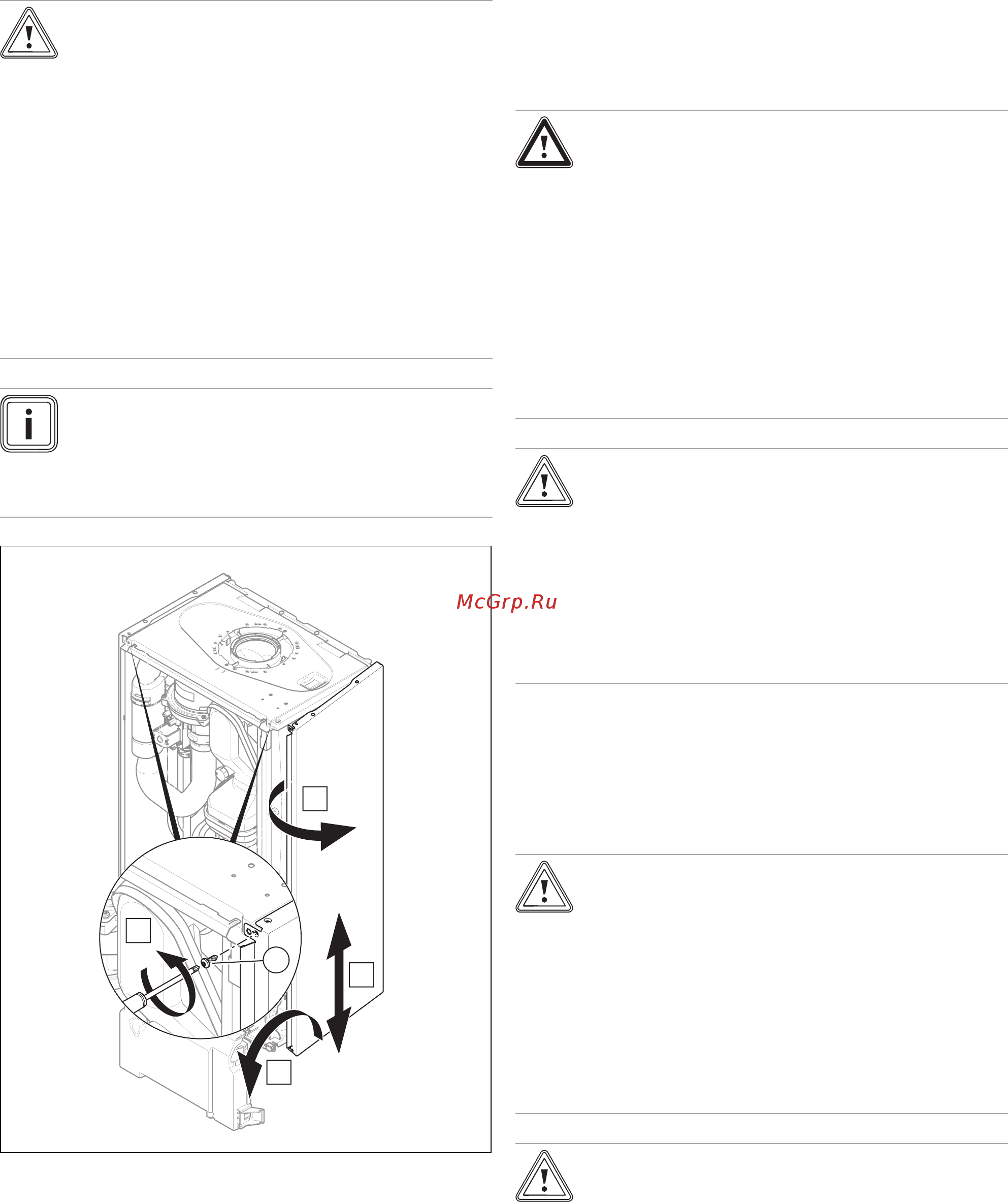

1. Откройте блок электроники в направлении на себя.
2. Удерживая боковую часть, чтобы она не могла
упасть, выкрутите оба винта (1) сверху и снизу.
3. Поверните боковую часть наружу и снимите ее вниз.
4.9.2 Монтаж боковой части
▶ Выполните установку компонентов в обратной после-
довательности.
5 Установка
Опасность!
Опасность ошпаривания и/или риск по-
вреждение изделия из-за ненадлежащей
установки и вытекания вследствие этого
воды!
Механические напряжения на трубной об-
вязке могут стать причиной негерметично-
сти.
▶ Обеспечьте монтаж присоединитель-
ных патрубков без механических напря-
жений.
Осторожно!
Риск повреждения изделия осадком в
воздуховоде!
Остатки шлака от сварки, уплотнителя,
грязь или другие осадки в системе отопле-
ния могут повредить изделие.
▶ Перед монтажом котла тщательно про-
мойте систему отопления.
5.1 Проверка счетчика газа
▶ Убедитесь, что счетчик газа рассчитан на необходи-
мый расход газа.
5.2 Подключения газа и воды
Осторожно!
Опасность повреждения из-за ненадле-
жащего подключения газа!
Превышение испытательного или рабо-
чего давления может стать причиной по-
вреждения газовой арматуры!
▶ Герметичность газовой арматуры про-
веряйте при давлении не выше 11 кПа
(110 мбар).
Осторожно!
Риск повреждения оборудования из-за
коррозии
Через не диффузионно-плотные пласт-
массовые трубы в системе отопления в
греющую воду проникает воздух. Воздух в
греющей воде вызывает коррозию в кон-
туре теплогенератора и в изделии.
▶ Если вы используете в системе отопле-
ния пластмассовые трубы, которые не
