Oleo-Mac 753TS [10/28] I star
![Oleo-Mac 753TS [10/28] I star](/views2/1457337/page10/bga.png)
10
35
36

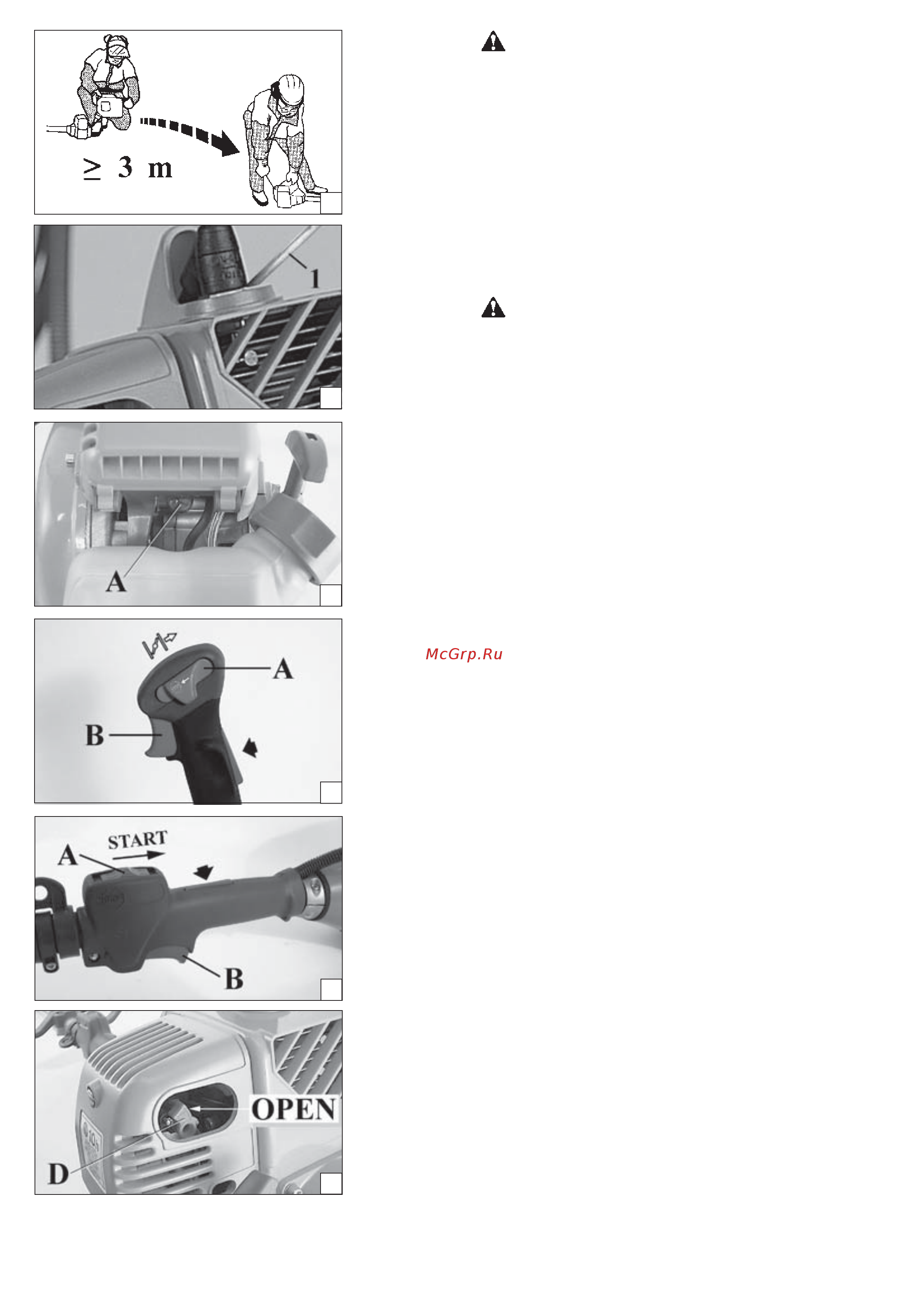

ВНИМАНИЕ! При обращении с топливом соблюдайте
установленные правила техники безопасности. Перед
заправкой выключайте двигатель. Никогда не выполняйте
заправку бака машины при еще горячем или работающем
двигателе. Перед тем как запускать двигатель, отойдите не менее,
чем на 3 м от места выполнения заправки (Рис.35). НЕ КУРИТЕ!
1. Во избежание засорений прочистите поверхность вокруг
заливочной горловины.
2. Медленно отвинтите крышку заливочной горловины.
3. Осторожно залейте в бак бензино-масляную смесь. Не
допускайте проливания топлива.
4. Перед тем как устанавливать на место крышку заливочной
горловины, прочистите прокладку и проверьте ее состояние.
5. Сразу же после заправки установите на место крышку
заливочной горловины и закрутите ее вручную. В случае пролива
топлива вытрите его.
ВНИМАНИЕ! Проверяйте, нет ли утечек топлива из
машины, и в случае обнаружения таковых устраняйте их
перед тем, как приступать к работе. При необходимости
обращайтесь в авторизованный сервисный центр.
Двигатель залит топливом
- Установите переключатель в положение СТОП (STOP).
- Подденьте подходящий инструмент под колпак свечи
зажигания (1, Рис. 36).
- Снимите колпак свечи.
- Отвинтите и снимите свечу зажигания.
- Широко откройте дроссельную заслонку.
- Несколько раз дерните за шнур стартера, чтобы очистить
камеру сгорания.
- Установите на место свечу зажигания, установите колпак
и сильно нажмите на него – затем установите на место
остальные детали.
- Установите выключатель в
I/START- положение пуска.
- Установите рычаг воздушной заслонки в положение
“Открыто” (OPEN), даже если двигатель еще не прогрет.
- Теперь запустите двигатель.
39
40
41
42
