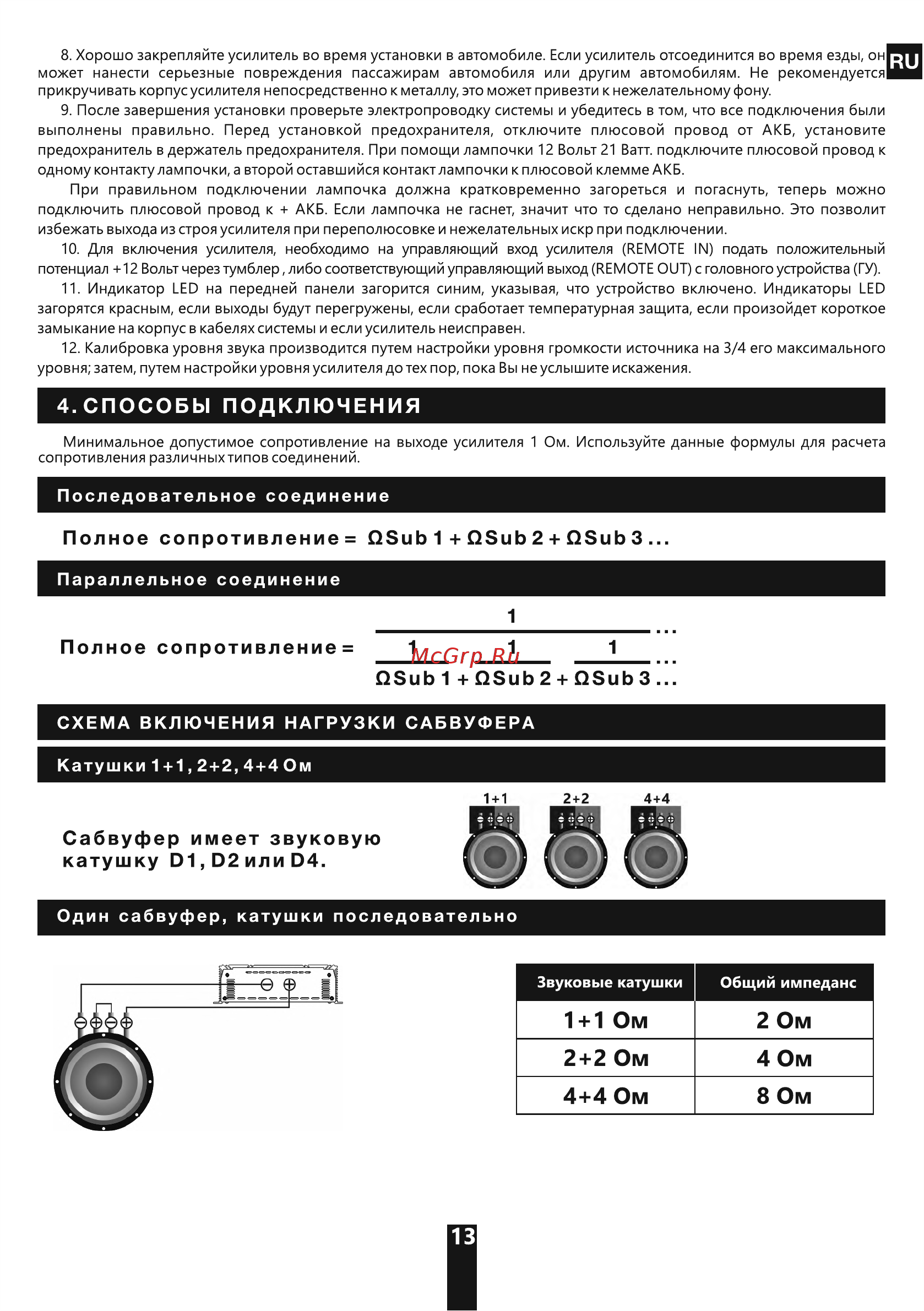

8 Хорошо закрепляйте усилитель во время установки в автомобиле Если усилитель отсоединится во время езды он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям Не рекомендуется прикручивать корпус усилителя непосредственно к металлу это может привезти к нежелательному фону 9 После завершения установки проверьте электропроводку системы и убедитесь в том что все подключения были выполнены правильно Перед установкой предохранителя отключите плюсовой провод от АКБ установите предохранитель в держатель предохранителя При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой провод к одному контакту лампочки а второй оставшийся контакт лампочки к плюсовой клемме АКБ При правильном подключении лампочка должна кратковременно загореться и погаснуть теперь можно подключить плюсовой провод к АКБ Если лампочка не гаснет значит что то сделано неправильно Это позволит избежать выхода из строя усилителя при переполюсовке и нежелательных искр при подключении 10 Для включения усилителя необходимо на управляющий вход усилителя REMOTE IN подать положительный потенциал 12 Вольт через тумблер либо соответствующий управляющий выход REMOTEOUT c головного устройства ГУ 11 Индикатор LED на передней панели загорится синим указывая что устройство включено Индикаторы LED загорятся красным если выходы будут перегружены если сработает температурная защита если произойдет короткое замыкание на корпус в кабелях системы и если усилитель неисправен 12 Калибровка уровня звука производится путем настройки уровня громкости источника на 3 4 его максимального уровня затем путем настройки уровня усилителя до тех пор пока Вы неуслышите искажения 4 СПОСОБЫ ПОДКЛЮЧЕНИЯ Минимальное допустимое сопротивление на выходе усилителя 1 Ом Используйте данные формулы для расчета сопротивления различных типов соединений Последовательное соединение Полное сопротивление QSub 1 QSub 2 QSub 3 Параллельное соединение ____________ 1____________ Полное сопротивление 111 QSub 1 QSub2 QSub3 СХЕМА ВКЛЮЧЕНИЯ НАГРУЗКИ САБВУФЕРА Катушки 1 1 2 2 4 4 Ом 1 1 2 2 4 4 Сабвуфер имеет звуковую катушку D1 D2HHHD4 Один сабвуфер катушки последовательно 131 Звуковые катушки Общий импеданс 1 1 Ом 2 Ом 2 2 Ом 4 Ом 4 4 Ом 8 0м RU
