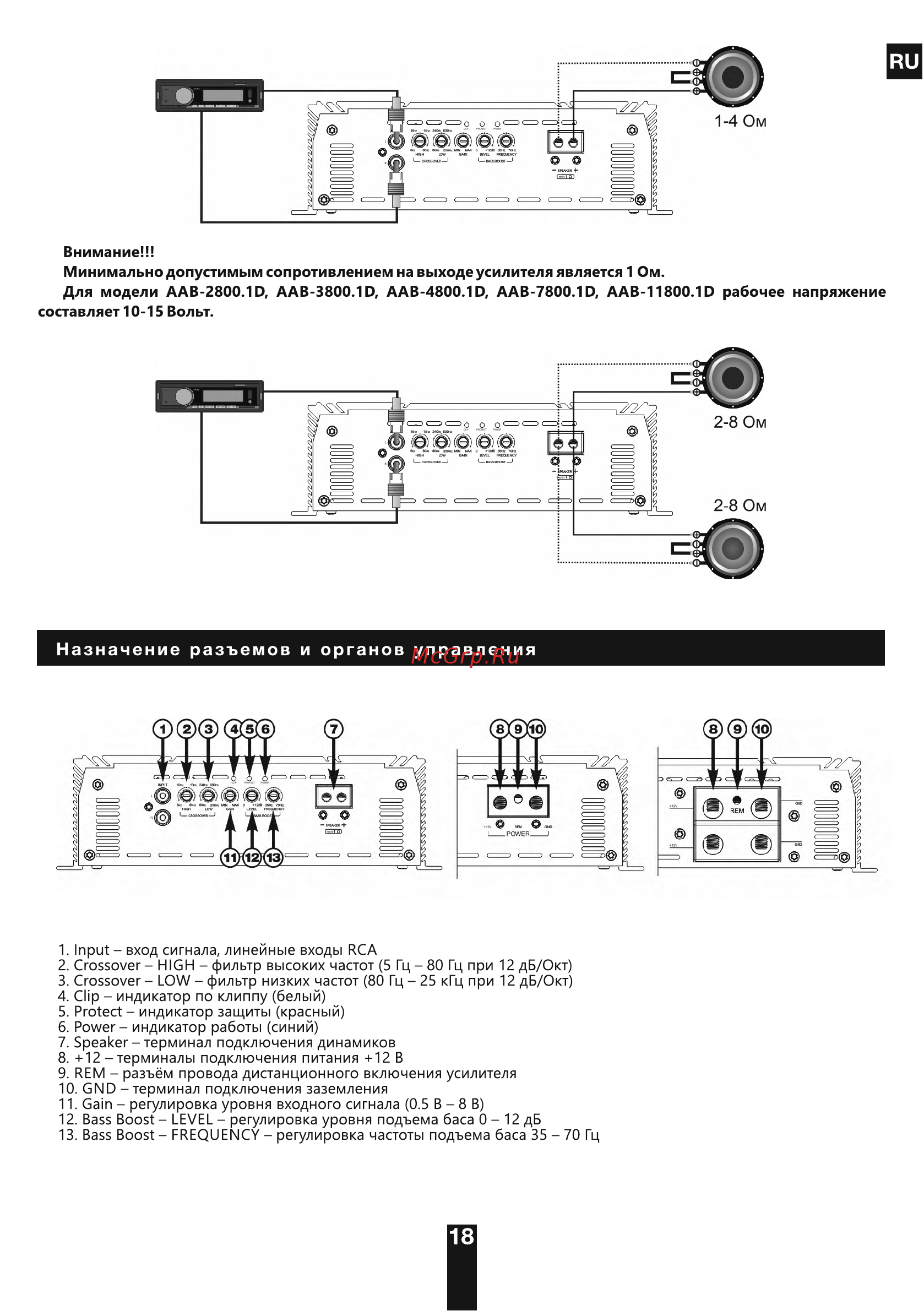

Внимание Минимально допустимым сопротивлением на выходе усилителя является 1 Ом Для модели ААВ 2800 Ю ААВ 3800 1О ААВ 4800 Ю ААВ 7800 1О ААВ 11800 Ю рабочее напряжение составляет 10 15 Вольт Назначение разъемов и органов управления 1 Input вход сигнала линейные входы RCA 2 Crossover HIGH фильтр высоких частот 5 Гц 80 Гц при 12 дБ Окт 3 Crossover LOW фильтр низких частот 80 Гц 25 кГц при 12 дБ Окт 4 Clip индикатор по клиппу белый 5 Protect индикатор защиты красный 6 Power индикатор работы синий 7 Speaker терминал подключения динамиков 8 12 терминалы подключения питания 12 В 9 REM разъём провода дистанционного включения усилителя 10 GND терминал подключения заземления 11 Gain регулировка уровня входного сигнала 0 5 В 8 В 12 Bass Boost LEVEL регулировка уровня подъема баса 0 12 дБ 13 Bass Boost FREQUENCY регулировка частоты подъема баса 35 70 Гц 18
