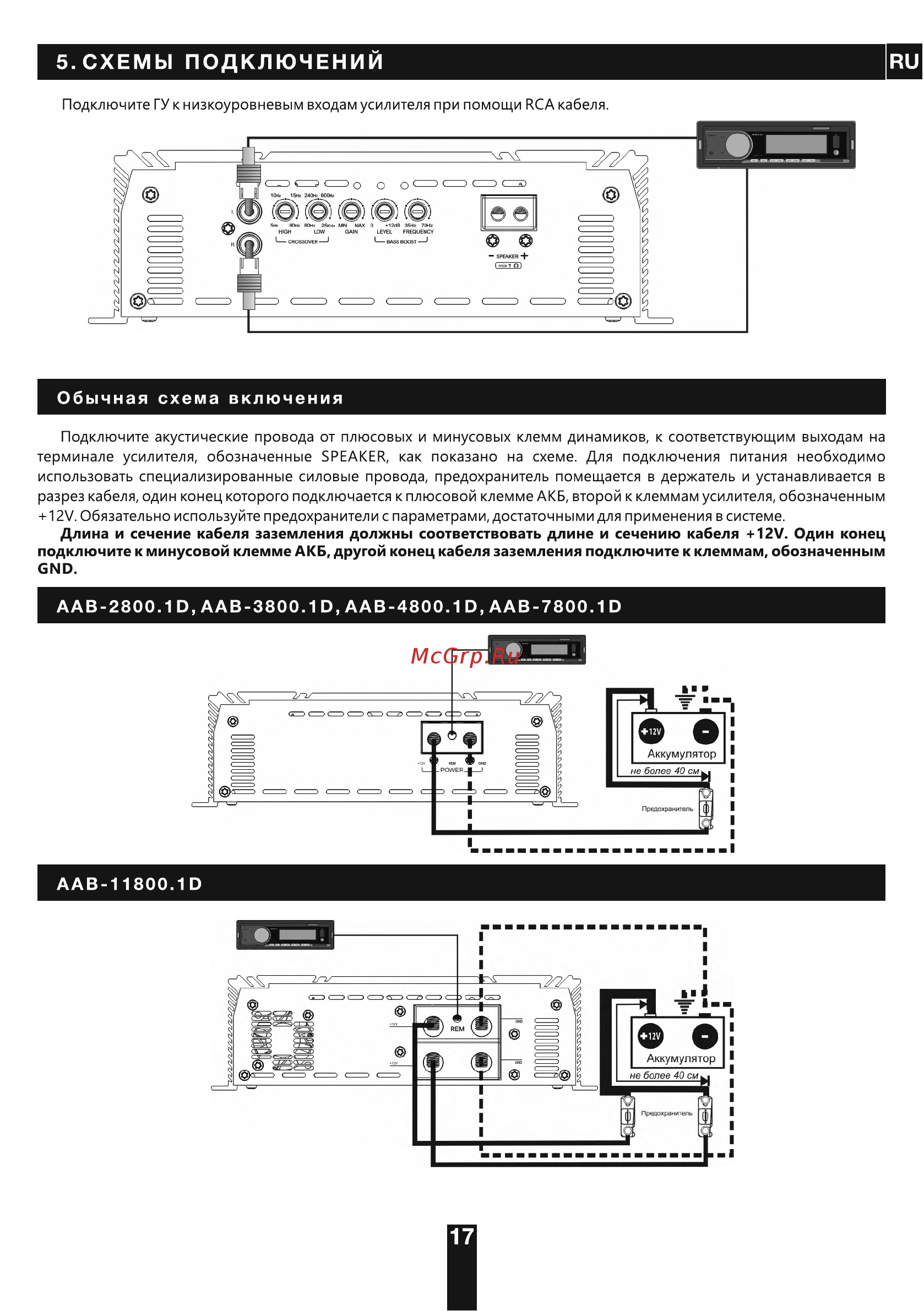

5 СХЕМЫ ПОДКЛЮЧЕНИЙ RU Обычная схема включения Подключите акустические провода от плюсовых и минусовых клемм динамиков к соответствующим выходам на терминале усилителя обозначенные SPEAKER как показано на схеме Для подключения питания необходимо использовать специализированные силовые провода предохранитель помещается в держатель и устанавливается в разрез кабеля один конец которого подключается к плюсовой клемме АКБ второй к клеммам усилителя обозначенным 12V Обязательно используйте предохранители с параметрами достаточными для применения в системе Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля 12V Один конец подключите к минусовой клемме АКБ другой конец кабеля заземления подключите к клеммам обозначенным GND AAB 2800 1D AAB 3800 1D ААВ 4800 1 D ААВ 7800 1 D AAB 11800 1D 17
