Deaf Bonce Machete MA-OGO1500.2D Sport [15/24] Ом 1 ом

Минимальное допустимое сопротивление на выходе усилителя 1 Ом.

4. СПОСОБЫ ПОДКЛЮЧЕНИЯ

4 Ом

8 Ом

Звуковая катушка

Общий импеданс

После д ов а те л ьн о е со е ди н ен и е ди н ам и ко в

8 Ом

16 Ом

4 Ом

2 Ом

Звуковая катушка

Общий импеданс

Па р ал л ел ь но е с ое д ин е ни е д ин а ми к ов

8 Ом

4 Ом

1.33 Ом

Звуковая катушка

Общий импеданс

4 Ом

1 Ом

Звуковая катушка

Общий импеданс

8 Ом

2.66 Ом

8 Ом

2 Ом

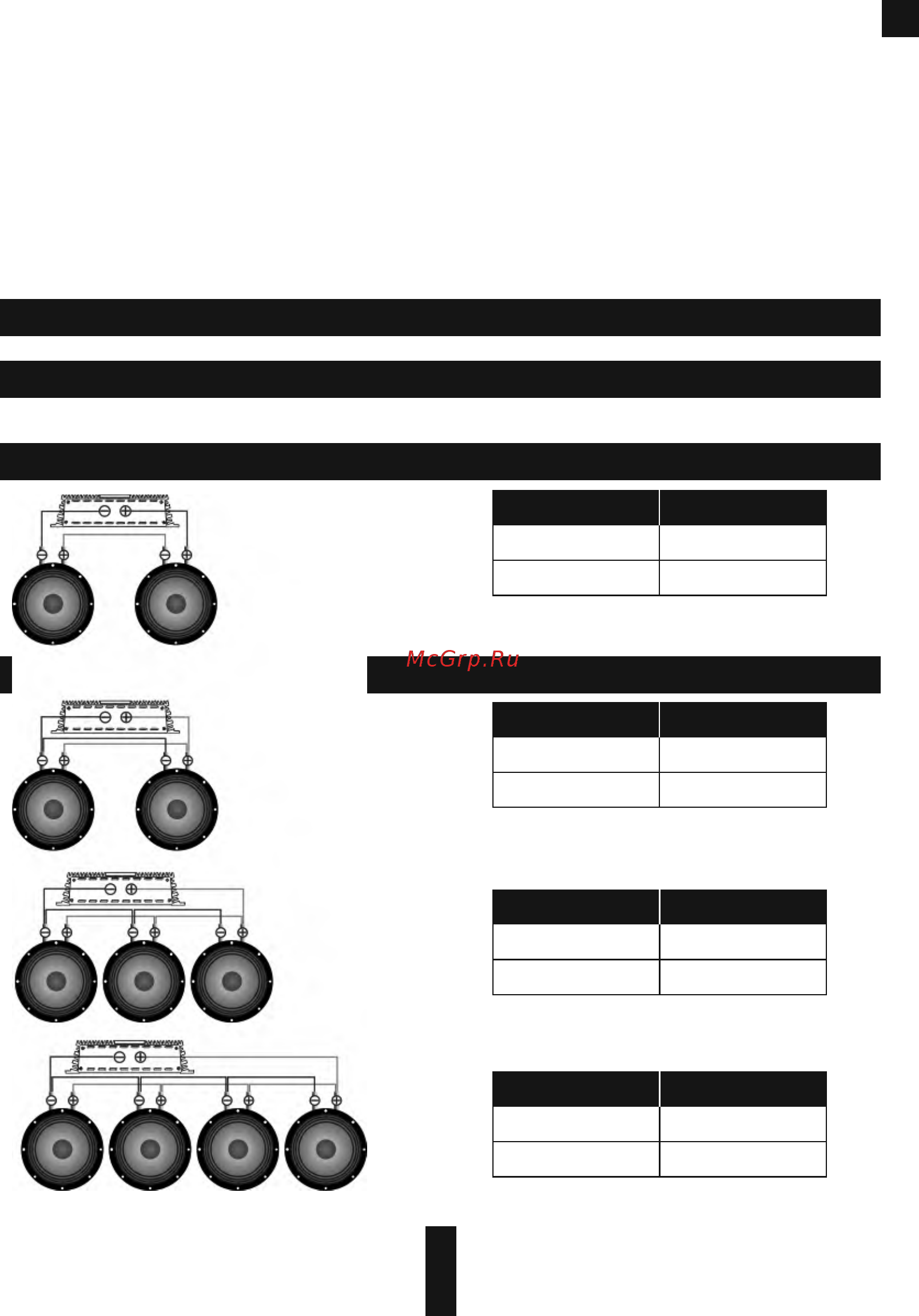

СХЕМ Ы ПОДКЛ ЮЧЕ НИЯ А КУСТИЧ ЕСК ИХ СИ СТ ЕМ (Д ИНА МИКОВ )

Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные

схемы для расчета сопротивления различных типов соединений.

9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были

выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель

в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту

лампочки, а второй оставшийся контакт лампочки к плюсовой клемме АКБ.

При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно подключить

плюсовой кабель к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из

строя усилителя при переполюсовке и нежелательных искр при подключении. Установите оставшиеся предохранители.

10. Для включения усилителя, необходимо на управляющий вход усилителя (REM) подать положительный потенциал +12

Вольт через тумблер , либо соответствующий управляющий выход (REMOTE OUT) с головного устройства (ГУ).

11. Индикатор LED на передней панели загорится зеленым, указывая, что устройство включено. Индикаторы LED

загорятся красным, если выходы будут перегружены, если сработает температурная защита, если произойдет короткое

замыкание на корпус в кабелях системы и если усилитель неисправен.

12. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального

уровня; затем, путем регулировки уровня входной чувствительности усилителя до тех пор, пока Вы не услышите искажения.
