Deaf Bonce Machete MA-OGO1500.2D Sport [19/24] 4 ом 0 5 ом

2+2 Ом

4+4 Ом

0,66 Ом

0,33 Ом

1+1 Ом

0,16 Ом

Звуковые катушки

Общий импеданс

2+2 Ом

4+4 Ом

0,5 Ом

0,25 Ом

1+1 Ом

0,125 Ом

Звуковые катушки

Общий импеданс

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому

руководствуйтесь здравым смыслом и практикуйте безопасный звук.

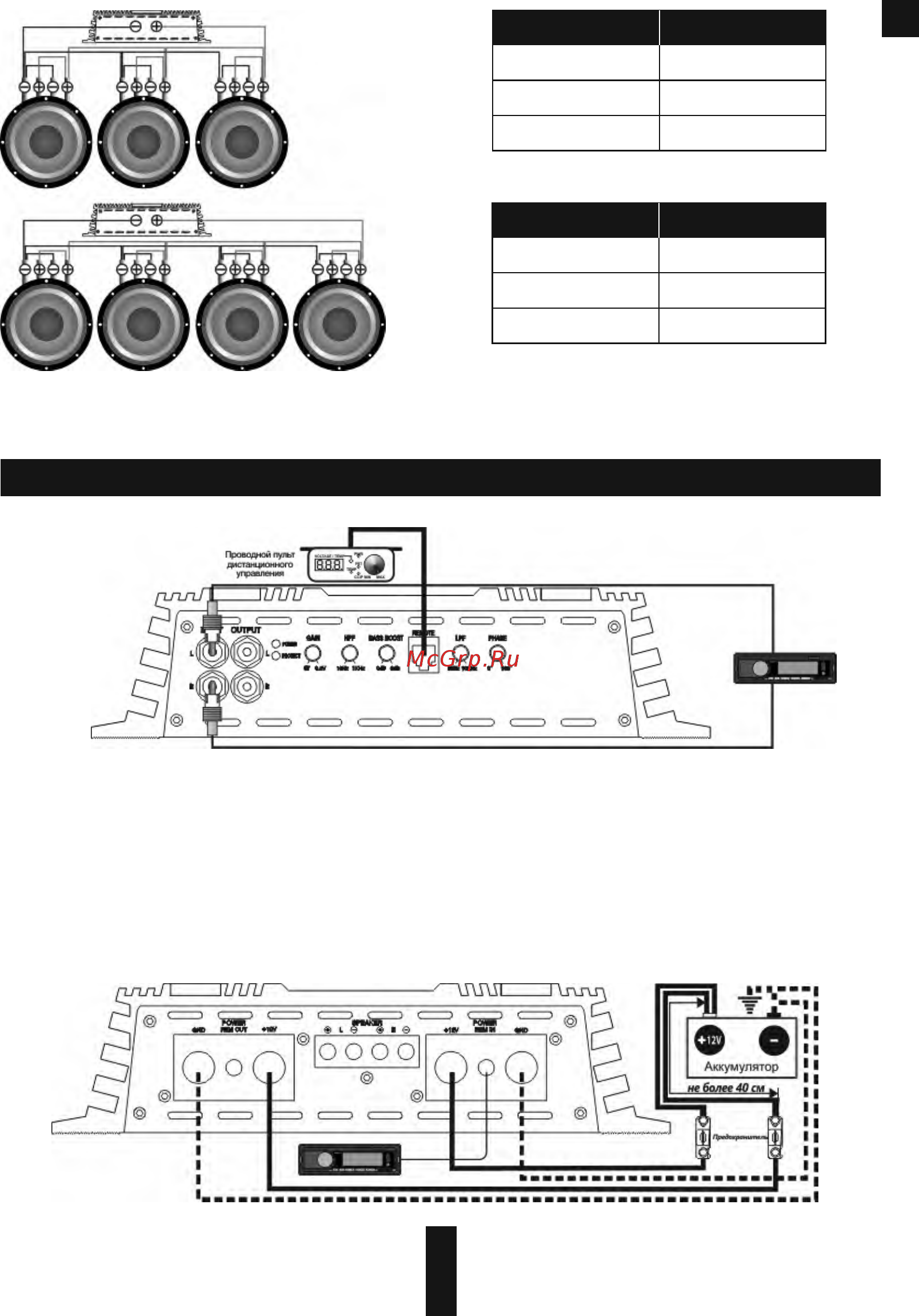

5. СХЕМЫ ПОДКЛЮЧЕНИЙ

Подключите акустические кабели от плюсовых и минусовых клемм динамиков, к соответствующим выходам на

терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения питания необходимо

использовать специализированные силовые кабели, предохранитель помещается в держатель и устанавливается в

разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным

+12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе.

Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец

подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным

GND.

Внимание!!! Минимально допустимым сопротивлением на выходе усилителя является 1 Ом. Для модели

MA-OGO1500.2D Sport рабочее напряжение составляет 9-15 Вольт.

Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля.
