Deaf Bonce Machete MA-OGO1500.2D Sport [9/24] Application of connectors and controls
![Deaf Bonce Machete MA-OGO1500.2D Sport [9/24] Application of connectors and controls](/views2/1457680/page9/bg9.png)

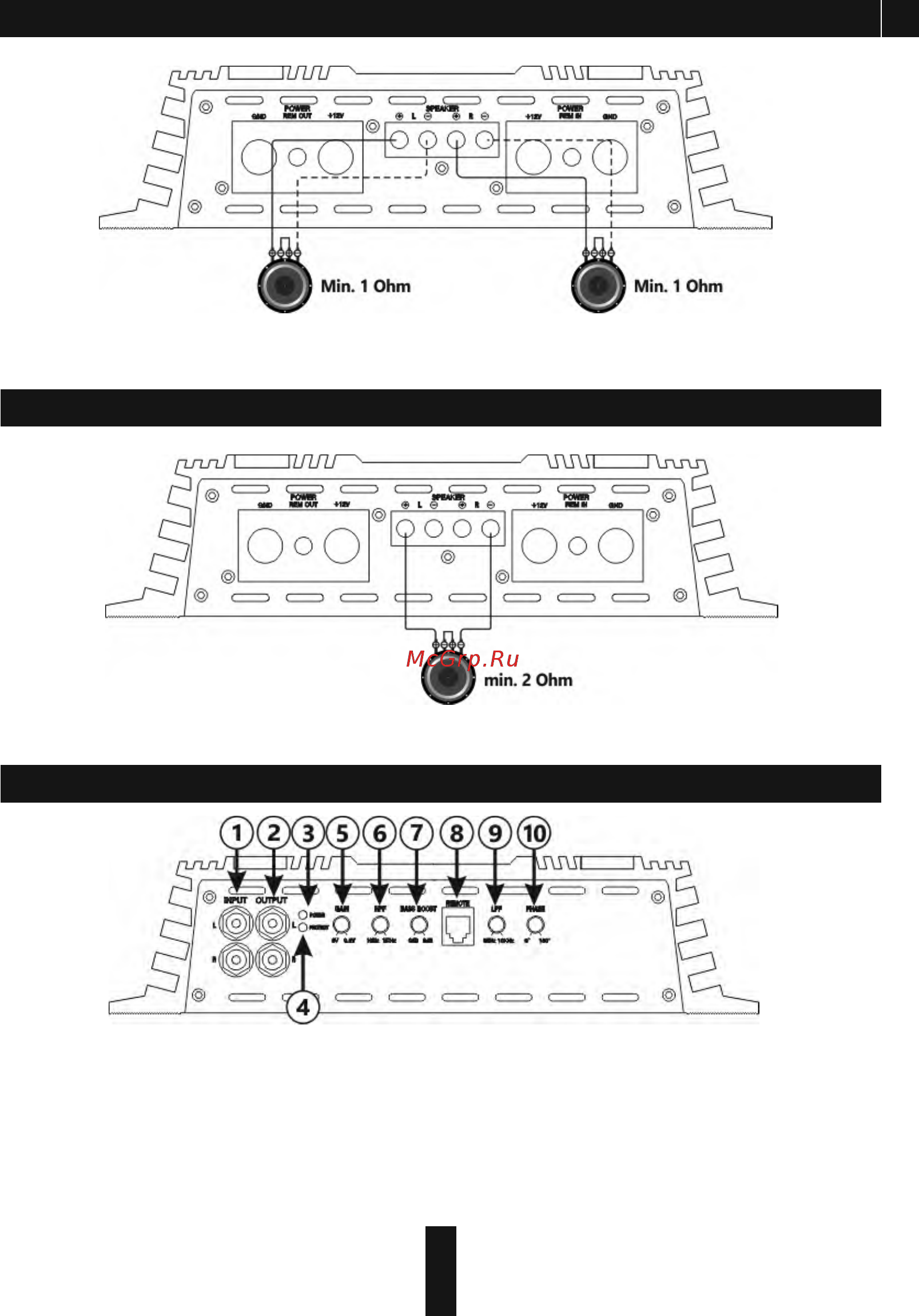

Minimum permissible load impedance in a bridged mode - 2 Ohms
Bridged wiring diagram of a two-channel amplifier to one subwoofer
1. INPUT – signal input, RCA jacks
2. OUTPUT – signal output, RCA jacks
3. POWER - LED for operation (green)
4. PROTECT - LED for protection (red)
5. GAIN – input signal level adjustment 0.2 V - 6 V
6. HPF – high pass filter 10 Hz - 1 kHz (24 dB/Oct)
7. BASS BOOST – bass level adjustment 0 - 9 dB at 45 Hz
8. REMOTE – input for connection of the bass remote control.
9. LPF – low pass filter 35 Hz -10 kHz (24 dB/Oct)
10. PHASE – phase shifter 0° - 180°
Application of connectors and controls
Standard wiring diagram of a two-channel amplifier to two subwoofer
The minimum permissible load impedance for single channel connection is 1 ohm
EN
9
