D-Link DIS-100E-5W [12/16] Настройки переключателя dip

ОПАСНО: Не смотрите напрямую в оптический разъем, так как он может быть источником

лазерного излучения.

Не включайте лазерные устройства до подключения оптоволоконного кабеля в

разъем, так как лазерное излучение представляет опасность для органов зрения.

Подключение источника питания

К коммутатору может быть подключено 2 источника питания (12 В – 58 В). Подключите провода к

контактам V+ и V- на клеммном блоке, соблюдая полярность. Затяните винты клеммных зажимов,

чтобы зафиксировать провода.

ВНИМАНИЕ: Провода на источнике питания DC также должны быть надежно зафиксированы.

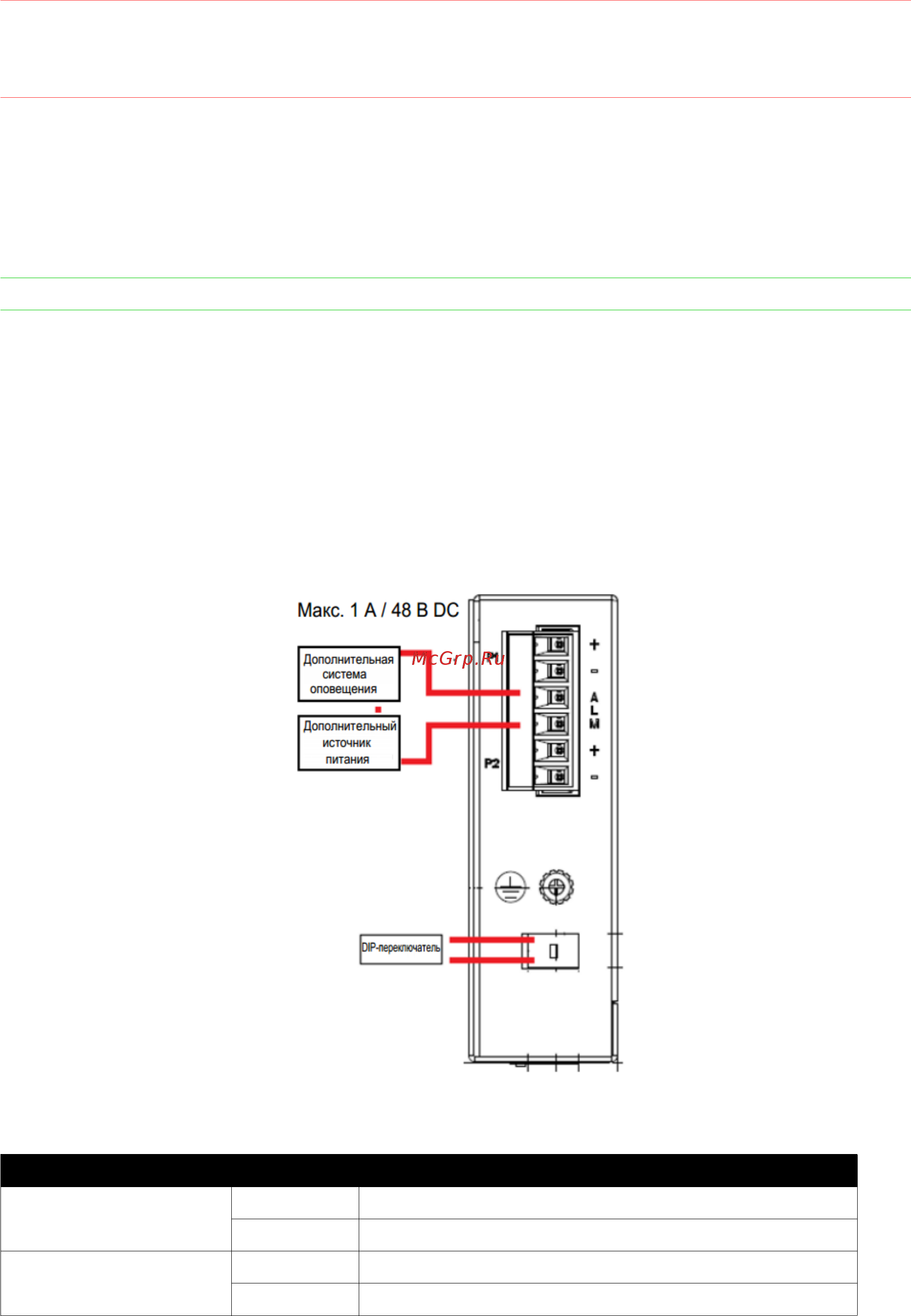

Подключение сигнального реле

Коммутатор оснащен релейным выходом 1 А / 48 В DC для оповещения о сбое питания. Выходные

контакты сигнального реле расположены в центре разъема клеммного блока DC, расположенного на

коммутаторе (показано на рисунке ниже).

После подключения проводов к контактам и установки соответствующего DIP-переключателя в

положение “ON” сигнальное реле обнаружит сбой питания и замкнет контакты.

Контакты релейного выхода изначально разомкнуты ("Normal Open").

Настройки переключателя DIP

Номер переключателя Положение DIS-100E-5W

1 ON Оповещение о сбое питания включено.

OFF Оповещение о сбое питания отключено.

2 ON Защита от широковещательного шторма включена.

OFF Защита от широковещательного шторма отключена.
