Назначение
Перед началом монтажа и использования термо-
регулятора, пожалуйста, ознакомьтесь до конца с
данным документом. Это поможет избежать ошибки и
недоразумения.
Терморегулятор предназначен для управления
холодильниками, кондиционерами, вентиляцией и
др. охладительным оборудованием. Диапазон под-
держиваемой температуры –55...+125 °С. Темпе-
ратура контролируется в том месте, где расположен
датчик температуры.
Датчик должен располагаться таким образом, что-
бы была возможность его замены в будущем.
Установка
Терморегулятор предназначен для установки внут-
ри помещений. Риск попадания влаги и жидкости в
месте установки должен быть минимален. При уста-
новке в ванной комнате, туалете, кухне, бассейне тер-
морегулятор должен быть помещен в оболочку со сте-
пенью защиты не ниже IP55 по ГОСТ 14254 (частичная
защита от пыли и защита от брызг в любом направле-
нии).
Температура окружающей среды при монтаже дол-
жна находиться в пределах –5...+45 °С.
Терморегулятор монтируется в специальный шкаф,
позволяющий производить удобный монтаж и экс-
плуатацию. Шкаф должен быть снабжен стандартной
монтажной рейкой шириной 35 мм (DIN-рейка). Тер-
морегулятор занимает в ширину три стандартных мо-
дуля по 18 мм.
Высота установки терморегулятора должна нахо-
диться в пределах 0,5...1,7 м от уровня пола.
Терморегулятор монтируется и подключается пос-
ле установки и проверки нагрузки.
Для защиты от короткого замыкания и превыше-
ния мощности в цепи нагрузки, обязательно
необходимо перед терморегулятором установить
автоматический выключатель (АВ) номиналом не
более 16 А. Он устанавливается в разрыв фазного
провода, как показано на схеме 2.
Для защиты человека от поражения электриче-
ским током утечки устанавливается УЗО (устройство
защитного отключения). Для правильной работы
УЗО нагрузку необходимо заземлить (подключить к
защитному проводнику ) или, если сеть двухпро-
водная, необходимо сделать защитное зануление.
Т. е. нагрузку подключить к нулю до УЗО.
Для подключения терморегулятора требуется:
закрепить терморегулятор на монтажной
рейке (DIN);
подвести провода питания, системы венти-
ляции и датчика;
выполнить соединения согласно данного па-
спорта.
Клеммы терморегулятора рассчитаны на провод
2
с сечением не более 16 мм . Для уменьшения
механической нагрузки на клеммы желательно
использовать мягкий провод. Зачистите концы
проводов 10 ±0,5 мм. Более длинный конец может
стать причиной короткого замыкания, а короткий —
причиной ненадежного соединения. Используйте
кабельные наконечники. Открутите винты клемм
и вставьте зачищенный конец провода в клемму.
Затяните силовую клемму с моментом 2,4 Н·м,
клемму для датчика — с моментом 0,5 Н·м. Слабая
затяжка может привести к слабому контакту и
перегреву клемм и проводов, перетяжка к повреж-
ТЕРМОРЕГУЛЯТОР
terneo xd
простое управление теплом
Технический
паспорт
Инструкция по установке
и эксплуатации
экономия
электроэнергии
комфортный
уровень температуры
Использование
ТЕРМОРЕГУЛЯТОРОВ это:
Технические данные
Схема подключения
Цифровой датчик температуры (D18) подключается
синим проводом к клемме 2, а белым к клемме 1.
Если терморегулятор перейдет в режим процентного
управления, то попробуйте подключить синим прово-
дом к клемме 1, а белым к клемме 2. Если при обеих
попытках терморегулятор не увидел датчик, обра-
титесь в Сервисный центр.
Напряжение питания (230 В ±10 %, 50 Гц) подается
на клеммы 3 и 4, причем фаза (L) определяется инди-
катором и подключается на клемму 4, а ноль (N) на
клемму 3.
Соединительные провода
нагрузки подключаются к
клемме 5 и к нулевому клем-
мнику комплект не входит).
Соединение на-
грузки с сетевым
нулем в клемме 3
НЕ ОСУЩЕСТВЛЯТЬ!
Пределы регулирования
Максимальный ток нагрузки
Максимальная мощность нагрузки
Напряжение питания
Масса в полной комплектации
Габаритные размеры
Датчик температуры
Длина соед. провода датчика
Кол-во ком-ций под нагр., не менее
Кол-во ком-ций без нагр., не менее
Темп-ный гистерезис регулируемый
Степень защиты по ГОСТ 14254
1
2
3
4
6
7
8
9
10
11
12
13
п/п
Параметр
Значение
16 А
3 000 ВА
–55...+125 °С
230 В ±10 %
100 000 циклов
1 000 000 циклов
IP20
0,5–25 °С
4 м
0,285 кг ±10 %

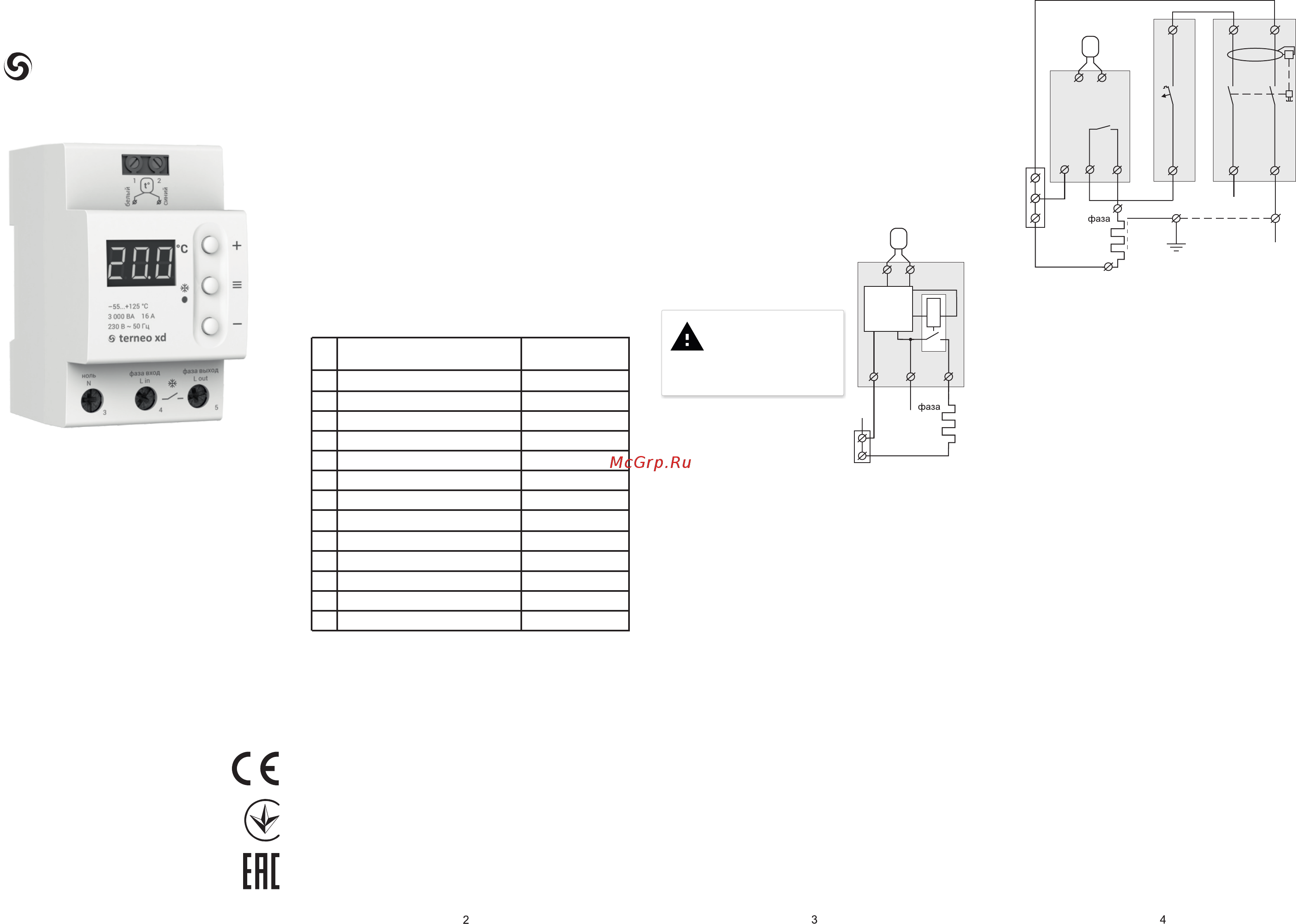

Схема 1. Упрощенная внутренняя схема и схема
подключения
Схема 2.
Подключение автоматического выключателя и УЗО
DS18B20
Комплект поставки
Терморегулятор
Датчик температуры с соединительным кабелем
Гарантийные свидетельство и талон
Техпаспорт, инструкция
Упаковочная коробка
1 шт
1 шт
1 шт
1 шт
1 шт
5
не более 86 mAТок потребления при 230 В
70 × 85 × 53 мм
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.00542
Срок действия с 21.02.2017 по 20.02.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического
регламента Таможенного союза: ТР ТС 004/2011
«О безопасности низковольтного оборудования»,
ТР ТС 020/2011«Электромагнитная
совместимость технических средств»
1
2
УЗО
АВ
нагрузка
РЕ
230 В Гц~ 50
3
датчик
синий
б
елый
t°
1 2
4
5
ноль
N
L
N
N
L
N
терморегулятор
нулевой клеммник
нулевой клеммник
ноль
Схема
питания
и
управления
230 В Гц~ 50
датчик
синий
б
елый
нагрузка
t°
N
L
1
3
2
4
5
