TERNEO xd [2/2] Включение

TERNEO xd [2/2] Включение
Пример: Необходимо, чтобы охладитель под-
держивал температуру в пределах 25...27 °С.
Выставляем:
температура уставки — 25 °С
гистерезис — 2 °С
Охладитель будет отключаться при 25 °С, вклю-
чаться при 27 °С.
Работа с аналоговым датчиком
Терморегулятор поддерживает работу с аналого-
вым датчиком NTC R10 10 кОм при 25 °С (R10) в
диапазоне температур –30... +90 °С.
Просмотр версии прошивки
Удержание средней кнопки более 6 с выведет на
экран версию прошивки. После отпускания кнопки,
терморегулятор вернется в штатный режим.
Отключение терморегулятора
Для отключения терморегулятора снимите напря-
жение с клемм 3 и 4.
дению клемм и проводов. Провода затягиваются в
силовых клеммах при помощи отвертки с шириной
жала не более 6 мм, в клеммах для датчика — не
более 3 мм. Отвертка с жалом шириной более 6 мм
для силовых клемм (более 3 мм для клемм датчика)
может нанести механические повреждения клем-
мам. Это может повлечь потерю права на гарантий-
ное обслуживание.
При необходимости допускается укорачивание и
наращивание (не более 20 м) соединительных
проводов датчика. Для наращивания длины не до-
пустимо использование двух жил многожильного
кабеля, используемого для питания нагревателя.
Наилучшим решением будет отдельный кабель к
датчику, монтируемый в отдельной трубке.
Необходимо, чтобы терморегулятор коммутиро-
вал ток не более 2/3 максимального тока указанного
в паспорте. Если ток превышает это значение то
необходимо нагрузку подключить через контактор
(магнитный пускатель, силовое реле), который
рассчитан на данный ток (схема 3).
= 2 °С
Гистерезис
27 °С
25 °С
Температура, при достижении
которой включается охладитель
Температура отключения
охладителя (tуст)
Эксплуатация
Включение
Для включения терморегу-
лятора подайте напряжение на
клеммы 3 и 4. На экране 3 с
высвечиваются три восьмерки.
Затем начинается индикация температуры
датчика.
превысит 80 °С, произойдет аварийное отключение на-
грузки. На экране будет отображаться «ПРГ» (перегрев)
до тех пор, пока температура внутри корпуса не опустит-
ся ниже 60 °С и не будет нажата одна из кнопок для раз-
блокировки терморегулятора.
При обрыве или коротком замыкании датчика тем-
пературы терморегулятор продолжает работать в
обычном режиме, но каждые 4 с появляется надпись
«Ert», означающая проблему с датчиком. В этом случае
контроль за внутренним перегревом осуществляться не
будет.
Меры безопасности
Чтобы не получить травму и не повредить терморегуля-
тор, внимательно прочтите и уясните для себя эти инструк-
ции.
Подключение терморегулятора должно проводится
квалифицированным электриком.
Не подключайте вместо датчика сетевое напряжение
230 В (приводит к выходу из строя терморегулятора).
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятор отключите напряжение
питания, а также действуйте в соответствии с «Правилами
устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на термо-
регулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте термо-
регулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремонти-
ровать терморегулятор.
Не превышайте предельные значения тока и мощности.
Для защиты от перенапряжений вызванных разрядами
молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте терморегуля-
тор вместе с бытовыми отходами.
Использованный терморегулятор подлежит
утилизации в соответствии с действующим зако-
нодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом транспорт-
ных средств (ж/д, авто-, морским, авиатранспортом).
Дата изготовления указана на обратной стороне устрой-
ства.
Если у вас возникнут какие-либо вопросы или вам будет
что-либо не понятно, обратитесь в Сервисный центр по
телефонам, указанным ниже.
ВОЗМОЖНЫЕ НЕПОЛАДКИ,
ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ
При включении терморегулятора экран и инди-
катор не светятся.
Возможная причина: отсутствует напряжение пита-
ния на клеммах 3 и 4.
Необходимо: убедится в наличии напряжения пита-
ния.
Терморегулятор перешел в процентное управле-
ние.
Возможные причины:
— неправильное подключение датчика;
— произошел обрыв в цепи датчика или темпе-
ратура вышла за пределы измеряемых температур
(–55...+125 °С);
— рядом с проводом датчика присутствует источник
электромагнитного поля, который препятствует пере-
даче данных.
Необходимо проверить:
— правильность подключения датчика;
— место присоединения датчика к терморегулятору,
а также отсутствие механических повреждений на
всей длине соединительного провода датчика;
— отсутствие источника электромагнитного поля
рядом с проводом датчика.
Режим процентного управления нагрузкой
(завод. настр. 50 %)
В режиме процентного управления экран будет по-
казывать процент времени, когда нагреватель вклю-
чен в 30–минутном циклическом интервале. Про-
центное соотношение можно изменять, кнопками «+»
или «–» в диапазоне 10...90 %.
При первом включении это зна-
чение равно 50 % «50П», при этом
нагреватель в 30-минутном интер-
вале времени будет включен на 15
минут.
Контроль температуры нагрева в этом режиме
будет недоступным.
На экране отображается «ЗНЕ».
Возможные причины:
— короткое замыкание в цепи
датчика;
Необходимо проверить:
— место присоединения дат-
чика к терморегулятору, а также отсутствие механи-
ческих повреждений на всей длине соединительного
провода датчика.
Защита от внутреннего перегрева
Терморегулятор оснащен защитой от внутреннего
перегрева. В случае, если температура внутри корпуса
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru

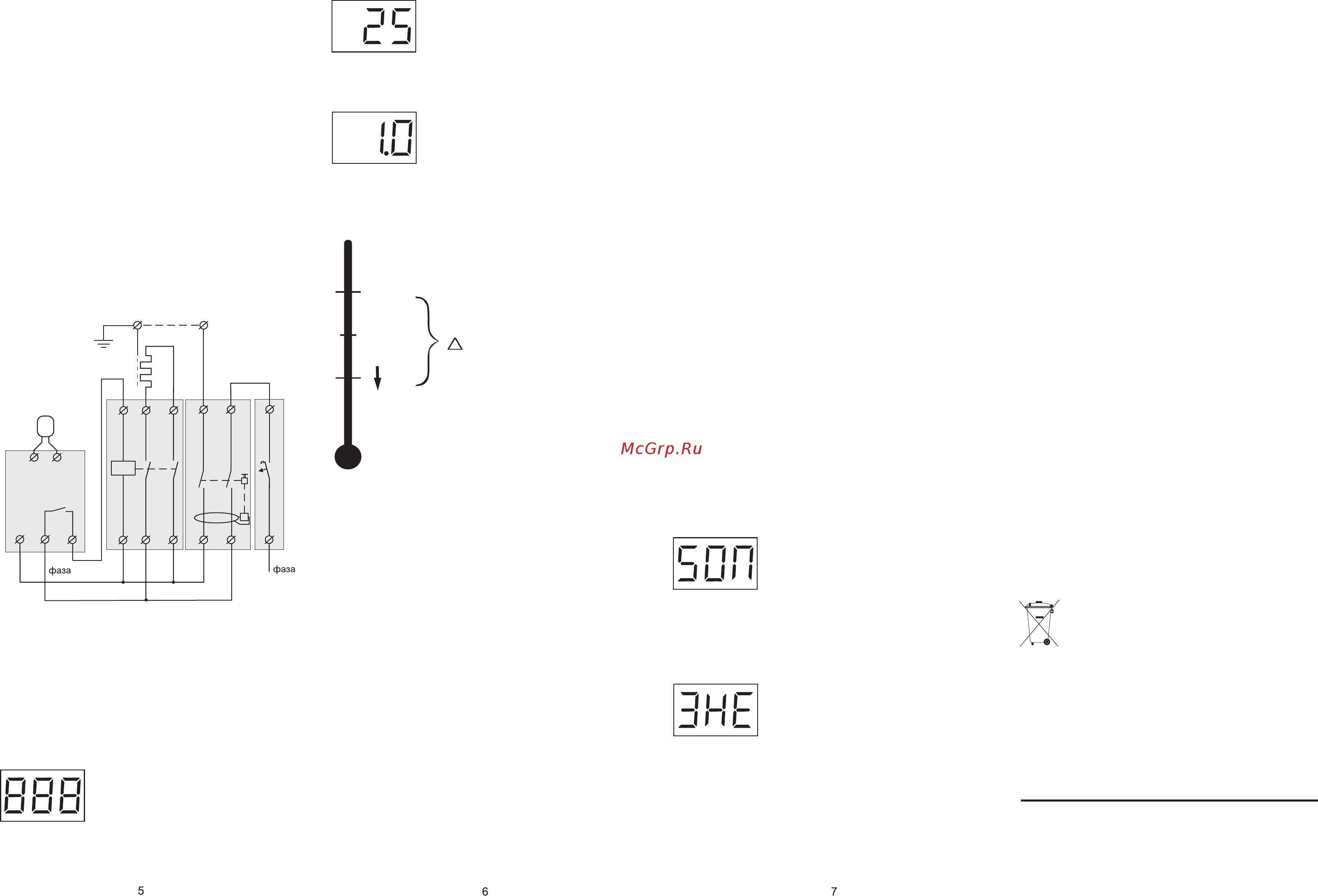

Схема 3. Подключение через магнитный пускатель
ноль
1
УЗО
2А2
А1
1 3
4
АВ
нагрузка
2
N
N
РЕ
N
L
3
датчик
синий
бе
лый
t°
1 2
4
5
ноль
N L
терморегулятор
Температура уставки (завод. настр. 25 °С)
Для просмотра и изменения
нажмите на «+» или «–». Следу-
ющее нажатие на «+» увеличит
уставку, на «–» — уменьшит.
Гистерезис (завод. настр. 1 °С)
Гистерезис — это разница меж-
ду температурой включения и
отключения нагрузки.
Для просмотра гистерезиса
нажмите на кнопку « ».
Следующее нажатие на «+» увеличит гистерезис, на
«–» — уменьшит.
≡
v170901
