D-Link DGS-3000-52L [18/25] Установка резервного источника питания в шасси

Ниже описывается процесс подключения DPS-500A/500DC к коммутатору.

 Отключите коммутатор от основного источника питания переменного тока.

 Подключите 14-контактный разъем кабеля DPS-CB150-2PS к DPS-

500A/500DC, а 2-контактный разъем кабеля к порту RPS на коммутаторе.

 С помощью стандартного кабеля питания переменного тока подключите DPS-

500A/500DC к основному источнику питания переменного тока. Горящий

зеленым светом индикатор на передней панели DPS-500A/500DC будет

означать, что подключение успешно выполнено.

 Убедитесь, что переключатель OFF/ON на задней панели коммутатора

находится в положении ON.

 Подключите коммутатор к источнику питания переменного тока и включите

питание DPS-500A/500DC.

Программная настройка коммутатора не требуется при данном способе установки.

Установка резервного источника питания в шасси

Шасси DPS-800

Шасси DPS-800 высотой 1U позволяет установить до двух резервных источников

питания в стандартную 19-дюймовую стойку для оборудования.

ПРИМЕЧАНИЕ: DPS-800 поддерживает резервные источники питания

DPS-500A и DPS-500DC.

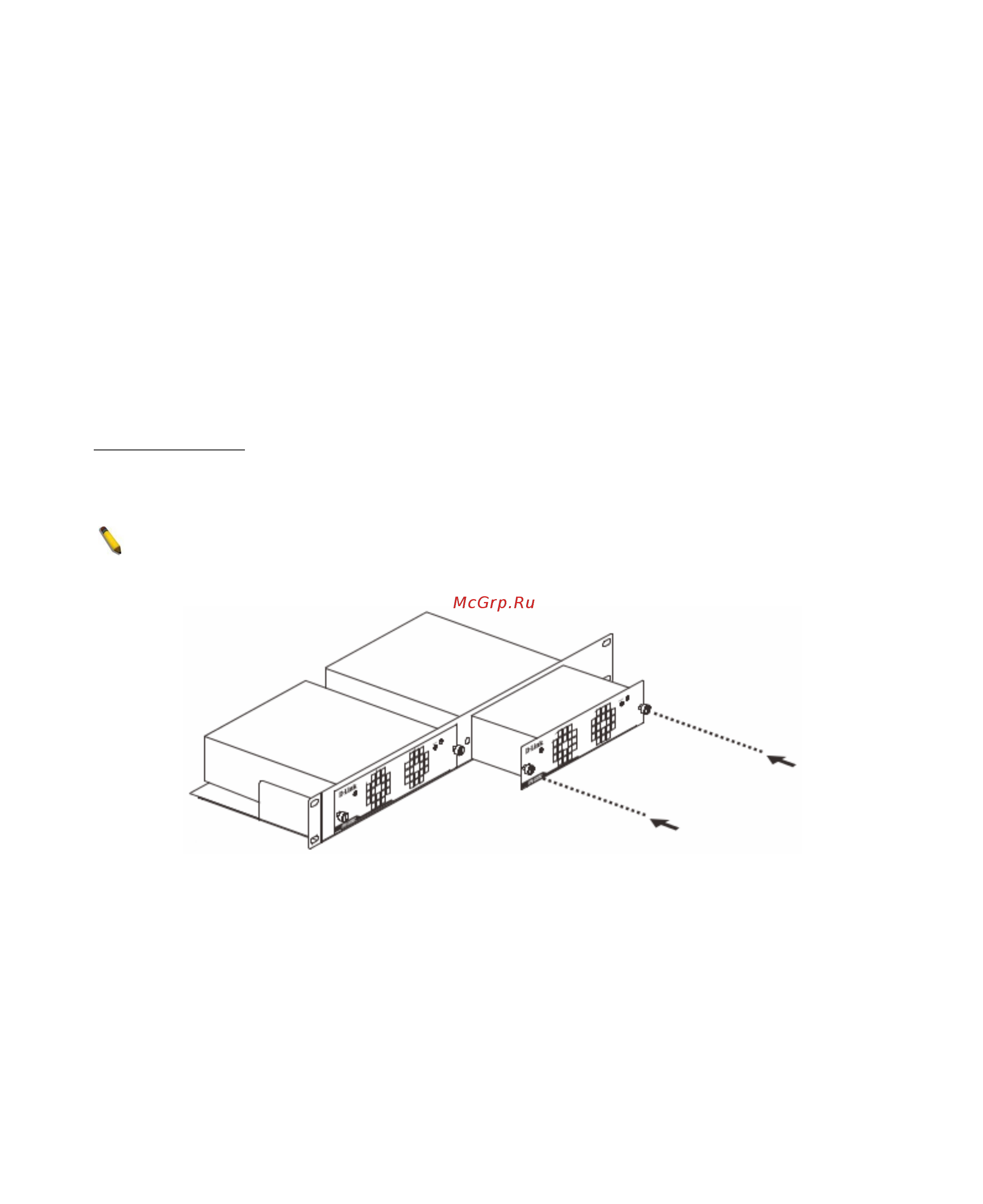

Рисунок 11 — Установка DPS-500A в DPS-800
