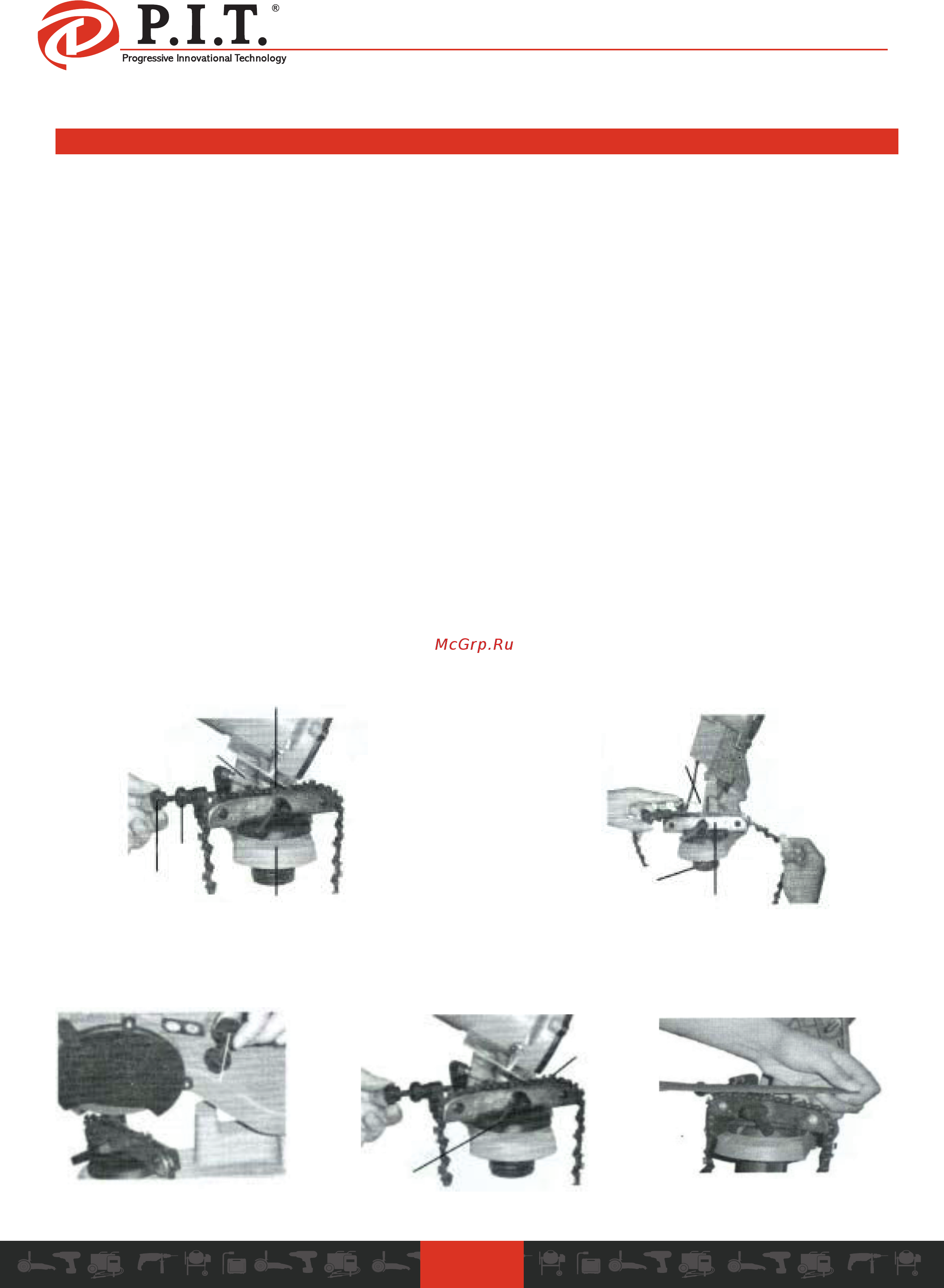

СТАНОК ДЛЯ ЗАТОЧКИ ЦЕПЕЙ Работа со станком 1 Очистите цепь перед заточкой Промойте ее не горючим растворителем Не используйте бензин для сушки 2 Поднимите стопор цепи и закрепите ее в направляющие цепи рис б 3 Опустите стопор цепи так чтобы он разместился на зубе с которого вы хотите начать рис 5 4 Ослабьте крепежный круг чтобы дать всему корпусу провернуться Поверните корпус до соответствующего градуса необходимого для угла зуба Цепи бывают разных размеров с разными градусами углов заточки Чтобы определить нужный градус заточки проверьте его в инструкции пользователя Когда градус установлен затяните крепежный круг рис 5 6 5 Опустите верхнюю часть так чтобы шлифовальный круг едва касался зуба цепи 6 Держите его в такой позиции пока не закрутите ограничительный болт так чтобы шлифовальный круг доходил вниз только до этой точки ри с 7 7 В зависимости от количества материала который вы хотите передвигать можно убрать затянуть или ослабить стопорный болт и установить стопорную гайку Стопорный болт имеет стопорную гайку которая определяет как много материала будет передвигаться Установив стопорную гайку полностью затяните стопорный болт 8 Зажмите цепь в направляющие цепи путем поворачивания ручки рис 8 Ручка должна быть расположена так чтобы вы могли легко расслабить и затянуть ее Вам будет необходимо ослаблять ее всякий раз когда вы будете передвигать цепь на следующее звено и затягивать ее чтобы заточить каждое звено 9 Если цепь затачивалась неоднократно ограничители глубины паза могут нуждаться в углублении плоским напильником рис 8 9 Пропилите вниз каждый паз пока они не будут ниже уровня режущих зубов рис 7 рис 8 4 рис 9
