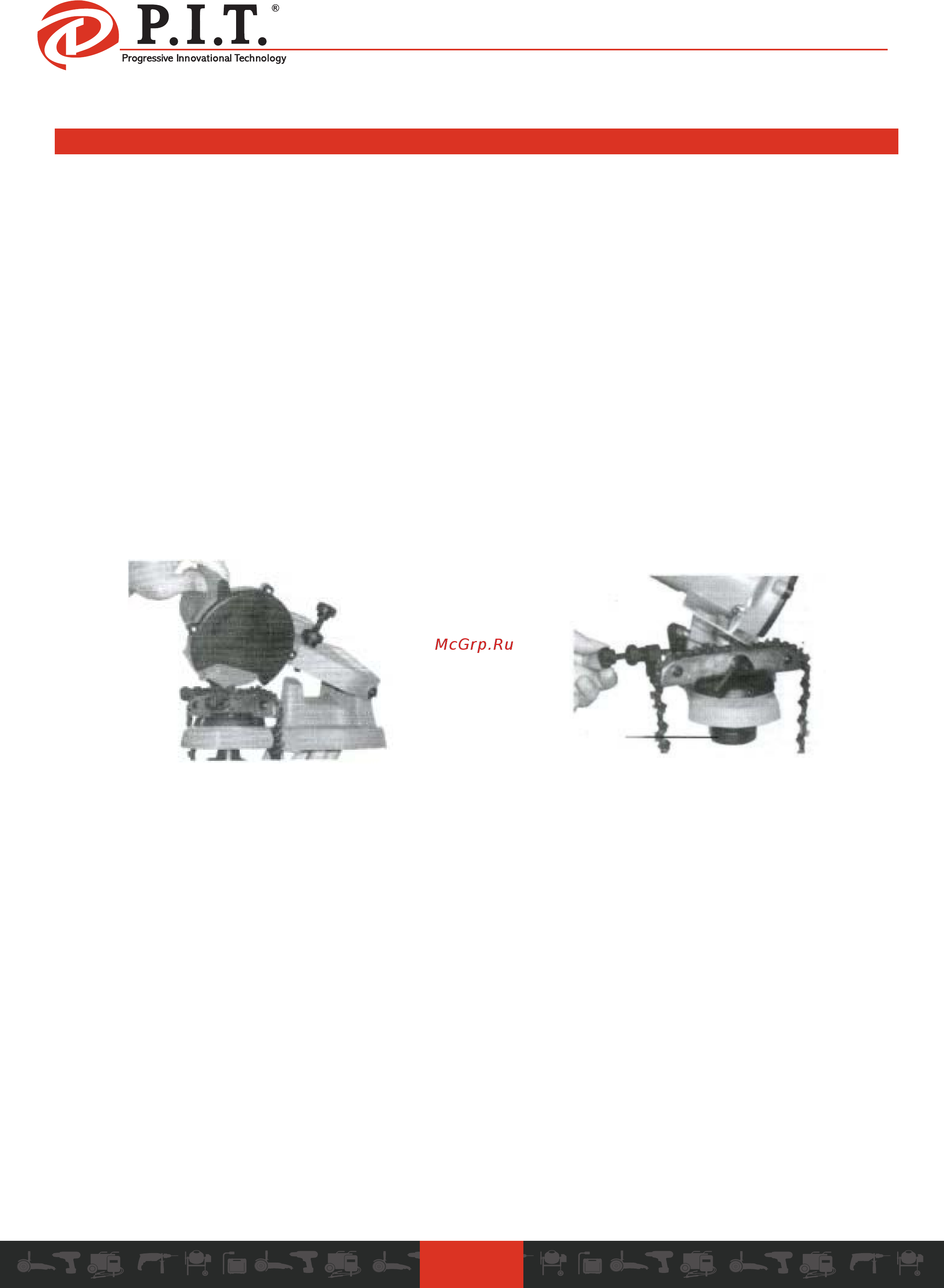

СТАНОК ДЛЯ ЗАТОЧКИ ЦЕПЕЙ Technology Заточка 1 Включите силовой шнур 4 и нажмите на зеленую кнопку на панели выключателя З чтобы включить инструмент 2 Медленно опускайте шлифовальный круг рис Ю Если вы заметите небольшие ошибки в ваших настройках выключите устройство и отсоедините шнур питания 3 После заточки одного зуба выключите инструмент Поднимите верхнюю часть ослабьте ручку и передвиньте цепь так чтобы в стопоре цепи расположился следующий зуб Включите устройство и продолжайте затачивать следующий зуб Повторяйте этот процесс пока вы не заточите все зубья под этим углом 4 После того как вы закончили затачивать все зубья цепи выключите инструмент нажав красную кнопку на панели выключателя З и отсоединив шнур 5 Ослабьте крепежный круг и установите угол так как будто первый зуб который не был заточен расположен в стопоре цепи и установлен рис 11 6 Как вы проделали с первой половиной цепи опустите верхнюю часть так чтобы шлифовальный круг едва касался зуба цепи и укрепите в этом положении 7 Послетого как вы повторите все пункты по заточке ваша цепь готова к установке на пилу Крепежный круг 5
