При нажатии кнопки звучит 4 тональный звуковой сигнал.

9. Сирена.

При нажатии кнопки усилитель выдает непрерывную сирену, при ее отпускании сирена

затухает.

10. Селектор громкоговорителей.

Переключателями выбирается любая из пяти групп громкоговорителей, либо все группы

одновременно.

11. Сетевой выключатель.

При нажатии кнопки включается вся система.

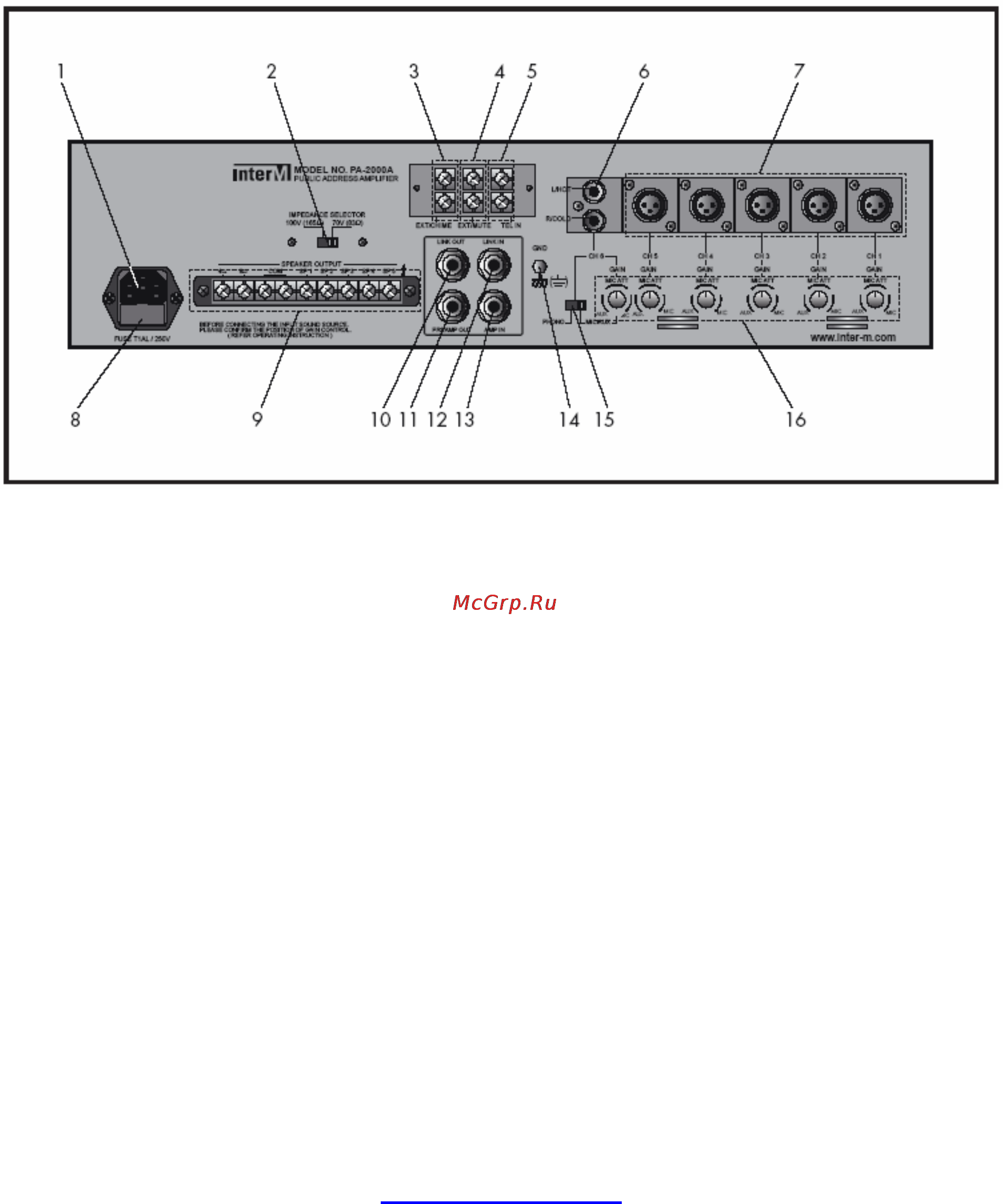

Задняя панель с органами управления

1. Сетевой шнур

2. Селектор выходного напряжения

Предназначен для переключения напряжения низкочастотного выходного сигнала.

42 ом (100 V) или 21 ом (70 V)

3. Разъем Exit chime

Когда этот разъем шунтируется, включается 4 тоновый сигнал привлечения внимания.

4. Разъем Exit mute

Когда этот разъем шунтируется, сигналы каналов CH3 - CH6, тюнера приглушаться, а

сигналы каналов CH1-CH2 и сигнал привлечения внимания не приглушаются. Вы

можете использовать этот разъем для дистанционного управления.

5. Телефонный входной разъем

Разъем предназначен для подключения к офисной АТС имеющей аудио выход.

6. Входной аудио разъем канала СН6

7. Входные разъемы

Входные разъемы каналов СН1 – СН5.

8. Предохранитель

Для моделей PA- 6000А на 100V/120V – 6.3A/250V, на 220V/240V – 3.15A/250V.

9. Клеммная колодка для подключения громкоговорителей

Клеммная

колодка (под винт) предназначена для подключения групп громкоговорителей

по группам (5 групп). Возможно подключение громкоговорителей по низко омному

выходу 4 ома, 8 ом или высоко омному выходу (42 ома или 21 ом).
