Woson TANZO E18 touch [17/57] Внешние габариты
![Woson TANZO E23 touch [17/57] Внешние габариты](/views2/1462520/page17/bg11.png)
Steam Sterilizer Operation Manual
E18 E23 Model REV-A Page 16 of 55

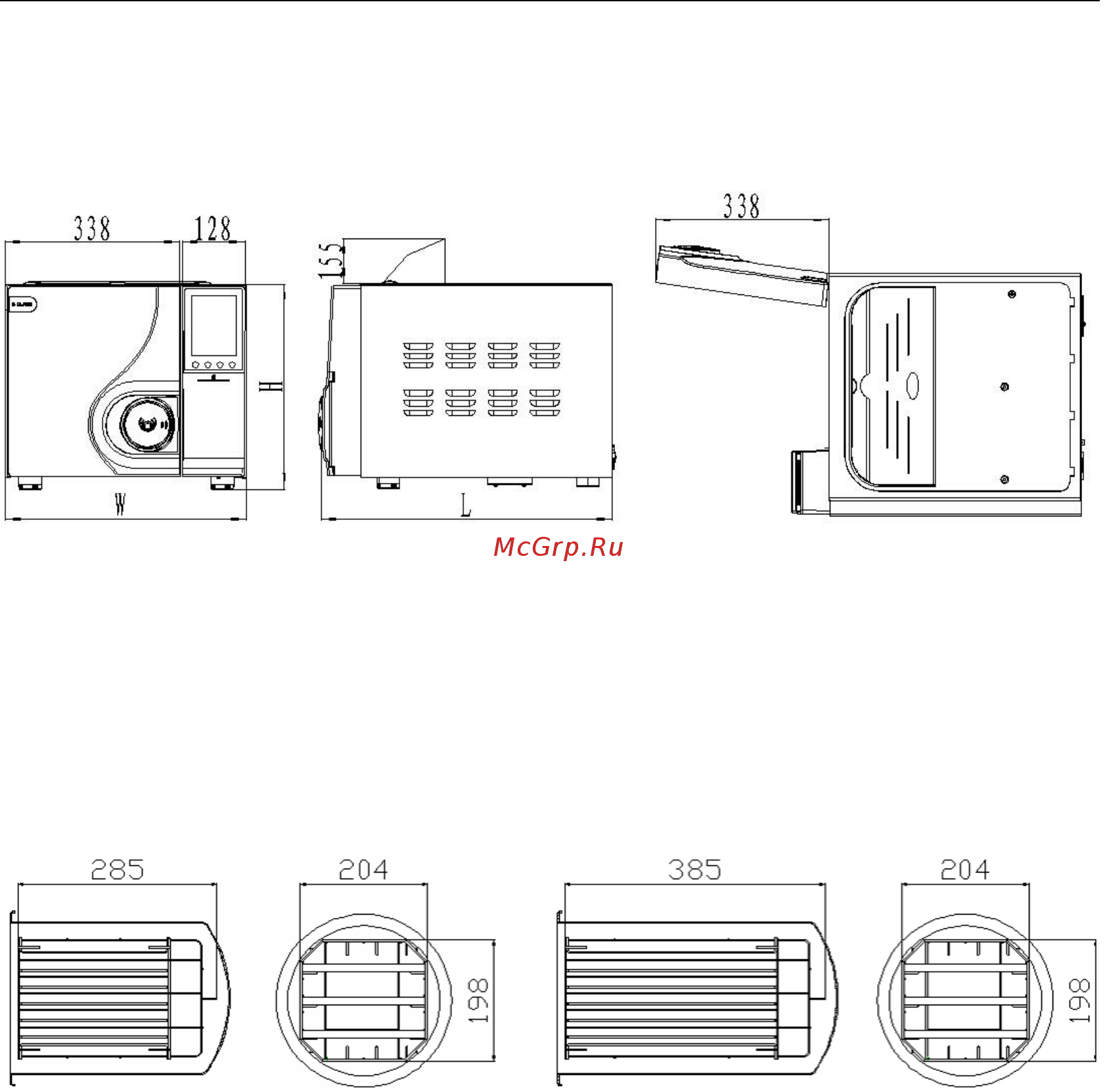

4.3 Внешние габариты
Е18
Е23
Габариты с закрытой дверью
557×471×401
667×471×401
Габариты с открытой дверью
827×471×401
987×471×401
4.4 Объем камеры
Объем камеры приведен на рисунках ниже
Е18
Е23
4.5 Спецификация
Основные характеристики
Номинальное напряжение: 220V-230В переменного тока,50Гц
Номинальная мощность: Е18 – 1500ВА, Е23 – 1700ВА
Плавкий предохранитель: T10A
Рабочая температура: 5～40℃
Момент силы: 4000 Н/м
2
Шумность :< 50дб
Максимальная нагрузка на лоток: 1000гр
Частота слива воды: раз в день сливайте воду, если во время работы увидите
сообщение «waste water over» (накопилась отработанная вода)
Максимальная длительность использования загрузочного теста: 90мин
Максимальное тепловое излучение при температуре 20℃~26℃:<2000Дж
