www.koreastar.ru
ЕДИНЫЙ ЦЕНТР ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ
8(800) 333 55 81
БЕСПЛАТНО
ЗВОНОК И РОУМИНГ ДЛЯ МОБИЛЬНЫХ И СТАЦИОНАРНЫХ ТЕЛЕФОНОВ

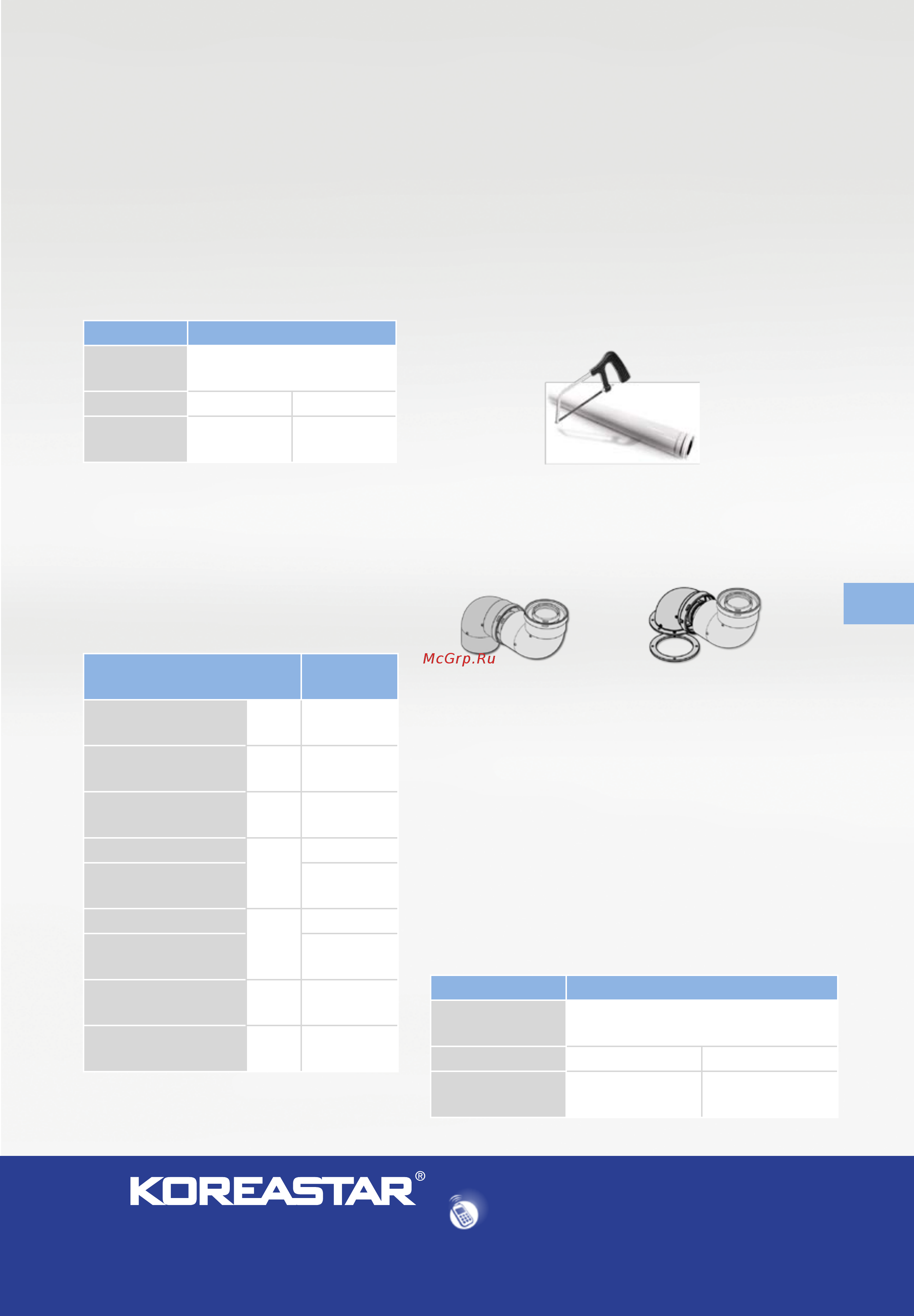

Допустимая длина систем
дымоудаления у котлов
KOREASTAR c закрытой
камерой сгорания.
Допустимая длина соосных (коаксиальных)
систем дымоудаления
Система Ø 60/100
Максимальная
длина системы
5 м
Длина системы 0 – 2 м 2 – 5 м
Используемая
диафрагма
Ø 45 нет
При подборе системы дымоудаления необходимо
учитывать потери давления в дополнительных эле-
ментах. Потери давления даются3у43к3 в табличной
форме в «Эм» (эквивалентный метр).
Таблица потерь давлений в элементах коакси-
альных систем дымоудаления
Элементы системы Ø 60/100 Потери
давления в Эм
Удлинитель коаксиальный
L -1,0 м.
KIT
0583
1,0
Удлинитель коаксиальный
L - 0,5 м.
KIT
0584
0,5
Удлинитель коаксиальный
L - 0,25 м.
KIT
0585
0,25
Колено коаксиальное 90⁰
KIT
0586
1,0
Два коаксиальных колена
90⁰ подряд
3,0
Колено коаксиальное 45⁰
KIT
0563
0,5
Два коаксиальных колена
45⁰ подряд
1,5
Начальный элемент
KIT
0561
—
Конечный элемент
L -1,0 м.
KIT
0562
1,0
Один эквивалентный метр сосной системы дымоу-
даления равен потере давления на прямом участке
коаксиального дымохода Ø 60/100 мм, длиной 1000 мм.
Сумма потерь давлений на всех элементах системы дымоудаления не
должна превышать её допустимую длину.
Согласно СП 42-101-2003, длину горизонтального участка дымового
канала от отопительною газоиспользующего оборудования с герме-
тичной камерой сгорания при выходе через наружную стену следует
принимать не более 3 м.
Разрешается укорачивать прямые трубы со стороны, на которой нет
горловины. У соосного трубопровода внутренняя и внешняя труба
всегда укорачиваются на одинаковую длину. Для того, чтобы умень-
шить длину концевой трубы необходимо укоротить, как трубу выпуска
Ø 60, так и трубу впуска Ø 100, обе со стороны котла, на одинаковую
длину.
При необходимости (при подгонке длины, использовании оставшихся
обрезков, небольших изгибах и отклонениях трассы в соединениях
между деталями и т.п.) дымоход дополнительно уплотняется силико-
новой замазкой, а при необходимости и клеевой массой.
Не рекомендуется одно колено напрямую соединять с другим коле-
ном. Для стабилизации потока газа всегда необходимо между колена-
ми вставлять участок прямой трубы (минимум 0,5 м. для колена 90° и
0,2 м. для колена 45°).
В случае если приходится соединять два колена 90° друг за другом,
без минимального участка для стабилизации, то при расчёте длины
дымохода необходимо учитывать, что в этом случае потеря давления
в каждом колене увеличивается в два раза.
Допустимая длина раздельных
систем дымоудаления
Система Ø 80х80
Максимальная длина
системы
60 Эм
Длина системы 0 – 20 Эм 20 – 60 эм
Используемая диа-
фрагма
Ø 43 нет
23
