Koreastar Premium Atmo 13A White [30/72] Отвод конденсата и дымовые газы

Koreastar Ace 10A [30/72] Отвод конденсата и дымовые газы

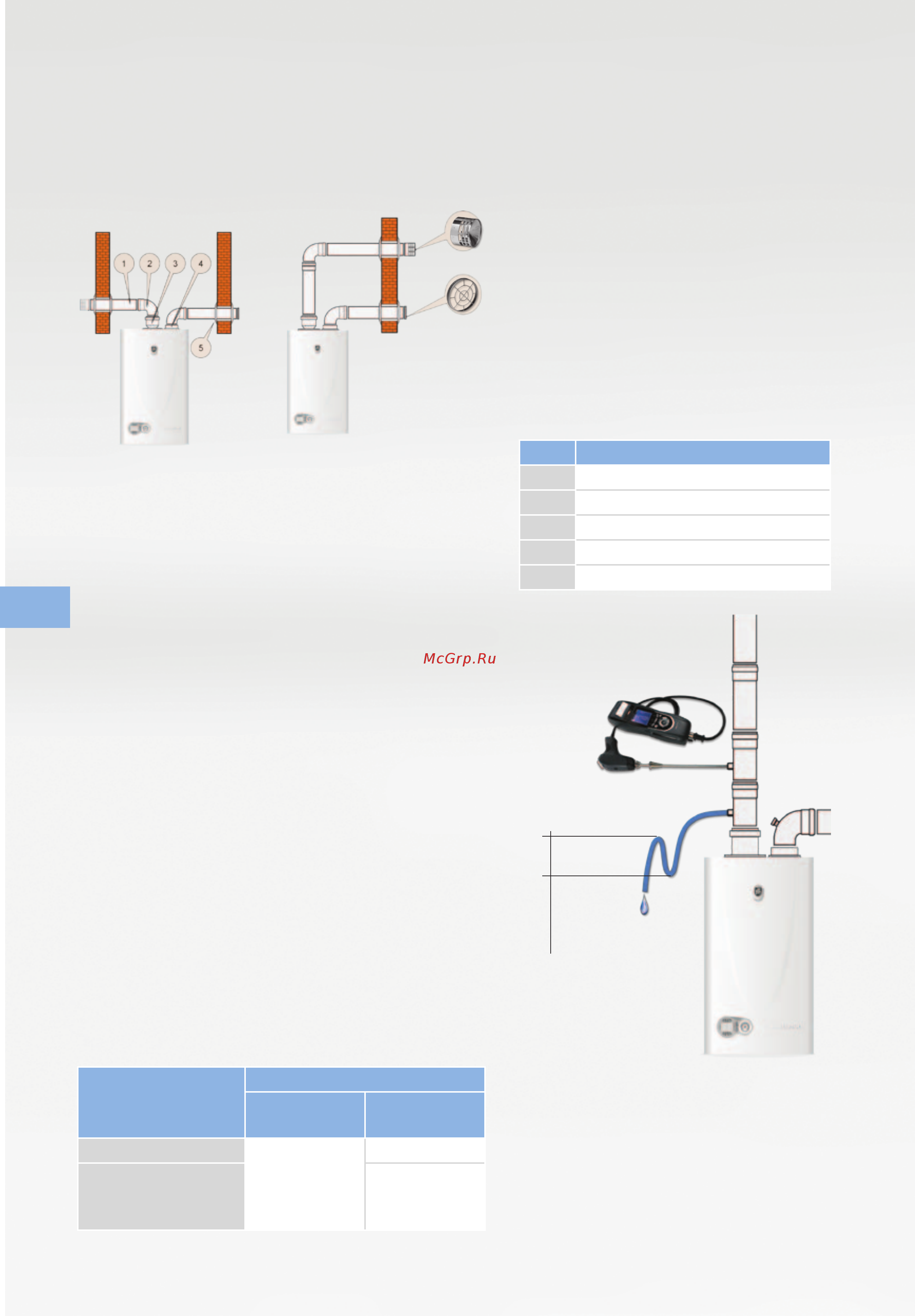

1. Труба – удлинитель, Ø 80 мм, L = 500 мм.
2. Колено коаксиальное 90⁰, Ø 80 мм.
3. Патрубок-переходник дымоотводящий Ø 60х80 мм.
4. Патрубок воздухозаборный, проходной Ø 80 мм.
5. Декоративная силиконовая накладка, Ø 100 мм.
1. Конечный элемент
трубы дымоудаления
(искрогаситель)
2. Конечный элемент
воздухозаборной
трубы (защитная
решётка)
Отвод конденсата
и дымовые газы
Для отвода конденсата необходимо использовать гибкие трубки (шлан-
ги) небольшого сечения, с помощью которых делается водяной затвор,
или просто устанавливается классический сифон. Высота водяного столба
в сифоне около 20 мм. Водяной затвор препятствует выходу дымовых
газов через шланг и снижению их давления, что может повлиять на ра-
боту маностата котла. Конец шланга выводится в общий домовой водо-
сток, который преимущественно является щелочным (наличие мыльных
растворов). Кислотная среда конденсата в нём нейтрализуется.
Приспособление для отвода конденсата не входит в комплект трубопро-
вода.
Согласно ГОСТу 20548-87 «Котлы отопительные водогрейные теплопро-
изводительностью до 100 кВт», п.п. 1.4, объемное содержание оксида
углерода и оксидов азота (в пересчете на NO2) в сухих неразбавленных
продуктах горения в пересчете на нормальные физические условия
(температура - 0 °С, давление - 760 мм рт. ст.) и коэффициент избытка
воздуха, равный 1, не должно превышать значений, регламентирован-
ных данной таблицей.
Вид топлива
Природный газ,
сжигаемый:
Содержание, мг/м
оксида углерода
(СО)
оксидов азота в
пересчете на (NO
2)
В атмосферных горелках
119
240
В горелках с принудитель-
ной подачей воздуха для
горения
144
2
1
Согласно ГОСТу Р 51733-2001 «Котлы газовые цен-
трального отопления, оснащённые атмосферными
горелками, номинальной тепловой мощностью до 70
кВт»:
П. 3.6.1 Оксид углерода. При условиях испытания, ука-
занных в 4.6.1, концентрация оксида углерода (СО) в
сухих не разбавленных воздухом продуктах сгорания
не должна превышать, %:
0,05 — при работе котла на эталонном газе при
нормальных или особых условиях;
0,20 — при работе котла на предельном газе для
неполного сгорания.
П. 3.6.2 Оксиды азота. В зависимости от предельного
содержания оксидов азота (NO x ) в сухих не разбав-
ленных воздухом продуктах сгорания котлы подраз-
деляют на пять классов в соответствии с таблицей.
Класс
Предельная концентрация NOX, мг/(кВт х ч)
1 260
2 200
3 150
4 100
5 70
Класс выброса по NOх – 3 (<150 мг/кВтч)
Трубки для отвода конденсата
не могут быть изготовлены
из мягкого ПВХ.
Мин. 20 мм
Раздельные системы
индивидуального дымоудаления
Горизонтальная система 80х80
30
