www.koreastar.ru
ЕДИНЫЙ ЦЕНТР ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ
8(800) 333 55 81
БЕСПЛАТНО
ЗВОНОК И РОУМИНГ ДЛЯ МОБИЛЬНЫХ И СТАЦИОНАРНЫХ ТЕЛЕФОНОВ

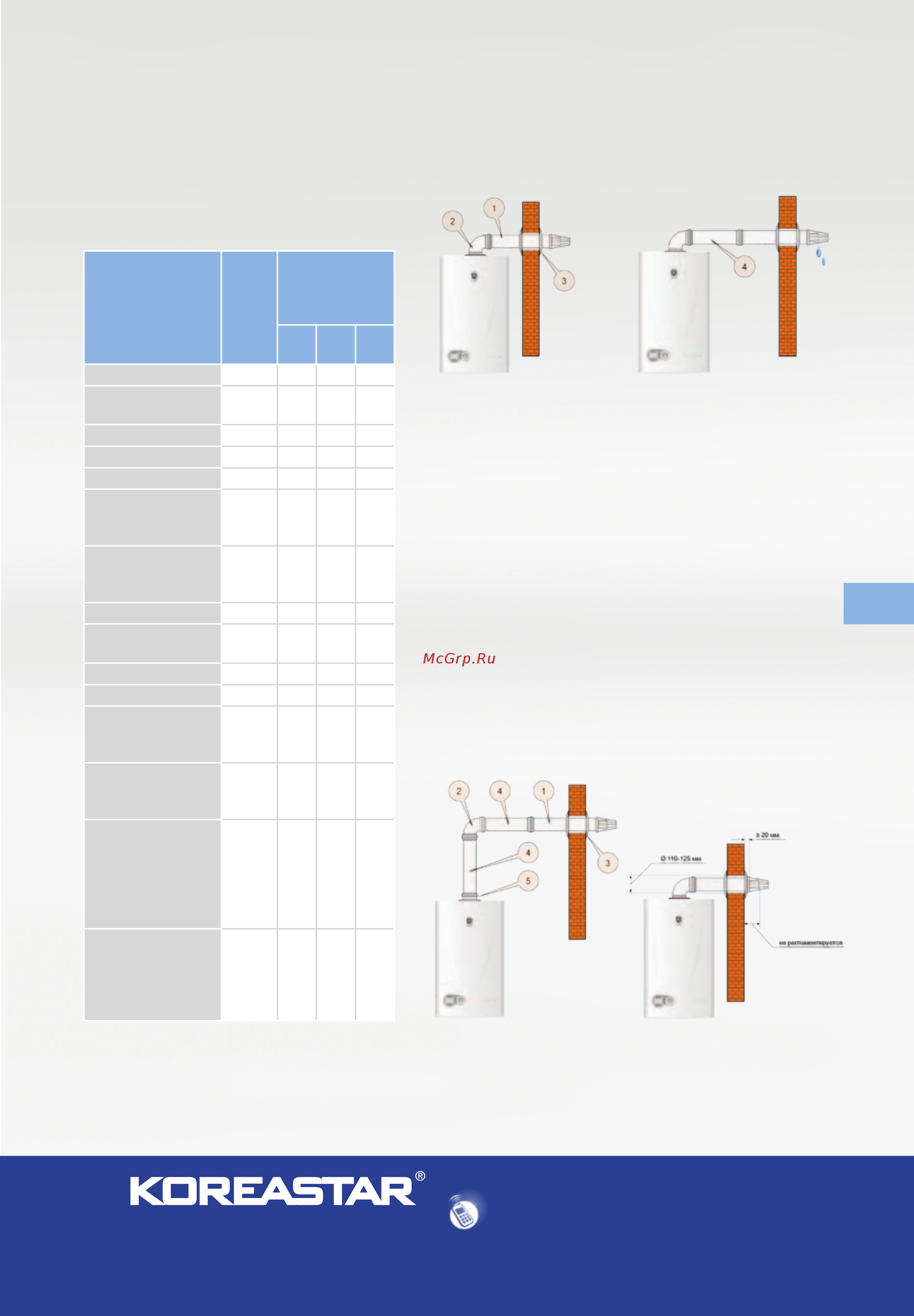

Горизонтальная система 60/100
1. Труба коаксиальная концевая Ø 60/100 мм, L=1000 мм.
2. Колено коаксиальное 90⁰, Ø 60/100 мм, с фланцем.
3. Декоративная силиконовая накладка, Ø 100 мм
4. Удлинитель коаксиального дымохода, Ø 60/100 мм, L=1000 мм.
Расстояние от дымоотвода до стены или потолка из негорючих матери-
алов следует принимать не менее 50 мм. При конструкциях наружного
слоя стен или потолков из горючих материалов расстояние до них следует
принимать не менее 250 мм.
Горизонтальные трассы (ось которых располагается в горизонтальной
плоскости, за исключением первого колена для присоединения к при-
бору) прокладываются с уклоном:
– наружу (по направлению от прибора), если речь идёт о выходе
(гори-
зонтальный) во внешнее пространство – не менее 3% (3 мм на 1000 мм)
– внутрь (по направлению к прибору), если речь идёт о выходе в общий
дымоход.
Ось трубопровода от прибора к дымоходу никогда не должна снижаться!!!
Комплект в упаковке, код: KIT 0582 Код: KIT 0582 + KIT 0583
Таблица рекомендуемых отступов от места выброса
продуктов сгорания в атмосферу через наружную
стену газифицируемого помещения без устройства
вертикального канала от отопительного газоисполь-
зующего оборудования с герметичной камерой сго-
рания и устройством для принудительного удаления
продуктов сгорания.
Место расположения
устья дымохода
Мини-
мальные
рас-
стояния
(мм.)
Мощность отопи-
тельного газо-
использующего
оборудования
от 4 до
7 кВт.
от 7 до
16 кВт.
от 16 до
35 кВт.
Под окном A 300 500 600
Под вентиляционным
отверстием
B 300 500 600
Под карнизом C 300 300 300
Под балконом D 300 300 300
От прилегающего окна E 400 400 400
От прилегающего
вентиляционного
отверстия
F 600 600 600
От труб или спусков
горизонтальных/вер-
тикальных
G 300 300 300
От угла строения H 300 300 300
От изгиба (внутренне-
го угла)
строения I 300 300 300
От уровня земли L 400 1500 2500
Между центрами
отверстий дымовых
каналов по вертикали
M 500 1000 1500
Между центрами
отверстий дымовых ка-
налов по горизонтали
N 500 800 1000
От глухой фронталь-
ной стены соседнего
здания (без от-
верстий, проёмов
и
устьями дымовых
каналов в R – 3 м.)
O 1500 1800 2000
От фронтальной с тены
соседнего здания (с от-
верстиями, проёмами
и устьями дымовых
каналов в R – 3 м.)
P 2500 2800 3000
При выводе устья дымового канала близко к мате-
риалам, чувствительным к воздействию продуктов
сгорания (карнизы и водостоки из пластика, дерева и
т.д.), расстояние между ними должно быть не менее
500 мм.
Соосные (коаксиальные) системы
индивидуального дымоудаления
1. Труба коаксиальная концевая, Ø 60/100 мм, L=1000 мм.
2. Колено коаксиальное 90⁰, Ø 60/100 мм.
3. Декоративная силиконовая накладка, Ø 100 мм.
4. Удлинитель коаксиального дымохода, Ø 60/100 мм, L=1000 мм.
5. Соединительный патрубок коаксиального дымохода, Ø 60/100
29
