Nakamichi NGXD1600.1 [6/12] Схема подключения акустических систем

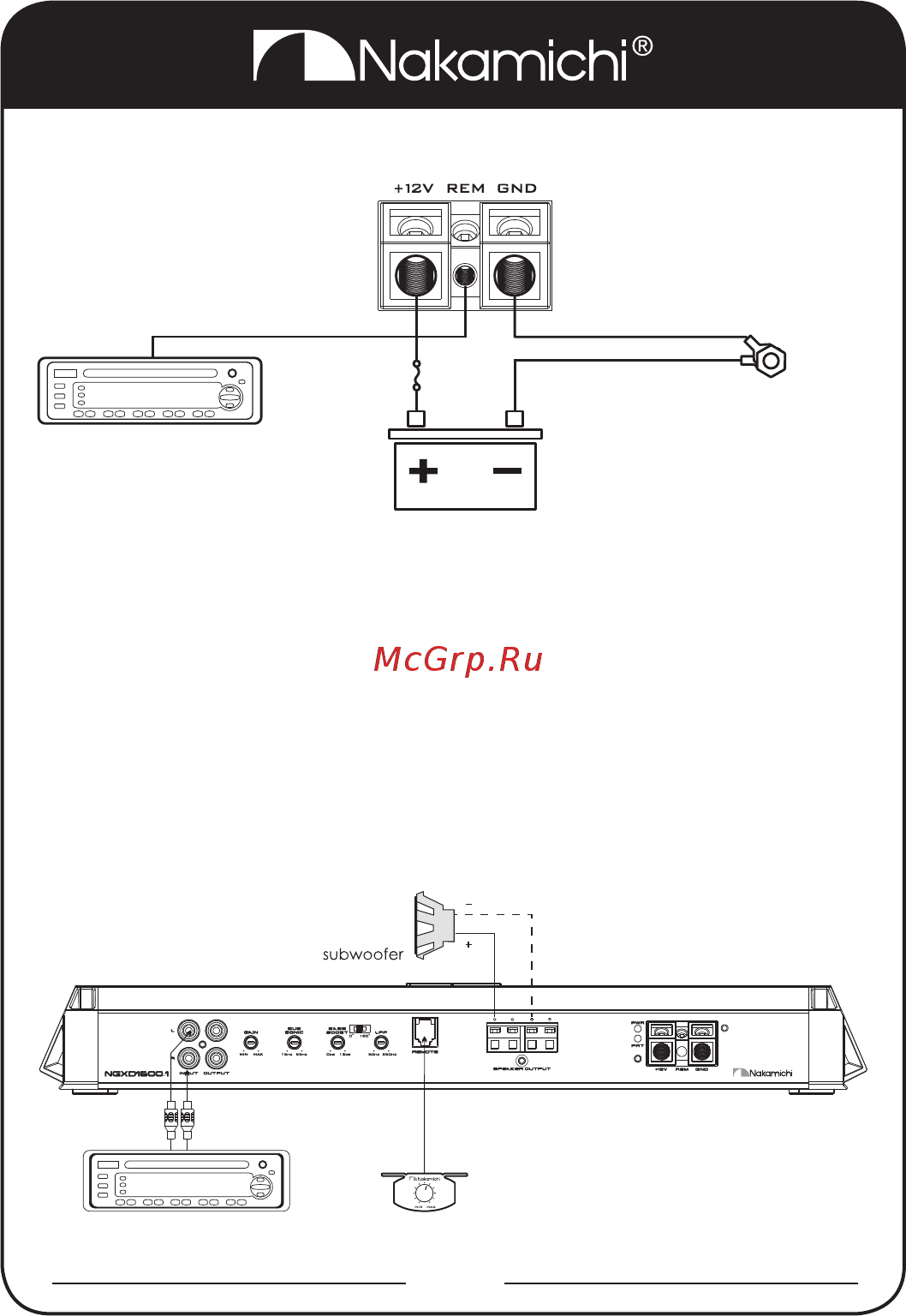

СХЕМА ПОДКЛЮЧЕНИЯ ПИТАНИЯ

Головное устройство

Аккумулятор

На корпус автомобиля

FUSE

REMOTE OUT +12V GND (–)

Примечание

Подключите провод питания +12V только после того, как подключите все

остальные провода. Убедитесь, что провод заземления надежно закрепленен

на металлической части автомобиля. Ненадежный контакт может привести

к выходу устройства из строя.

REMOTE: Усилитель включается автоматически при подаче сигнала +12 V

с головного устройства на вход REMOTE.

В случае, если данный разъем на магнитоле уже используется для включения

другого устройства (например, радио-антенной), можно подключить провод

усилителя к этому же разъему. В таком случае усилитель и радио-антенна будут

включаться одновременно.

СХЕМА ПОДКЛЮЧЕНИЯ АКУСТИЧЕСКИХ СИСТЕМ

PHASE

Головное устройство Регулятор громкости

PHASE

1– 4 Ω
